Doblador de voltaje 555 (1 / 7 paso)

Paso 1: Materiales y diagrama

El circuito es bastante sencillo de construir. Usted puede construirlo en un protoboard para un suministro de energía temporal o soldadura sobre un PCB y utilizarlo con baterías para un compacto, ligero peso y fuente de energía portátil.

Componentes

• C1 100nF condensador de cerámica
• C2 1nF condensador de cerámica
• Los condensadores electrolíticos C3/4 4.7uF
• 2/D1 1N4004 diodos
• 39Kohm R1 resistor
• 555 temporizador IC

Usted también necesitará algún gancho encima del alambre para los enlaces

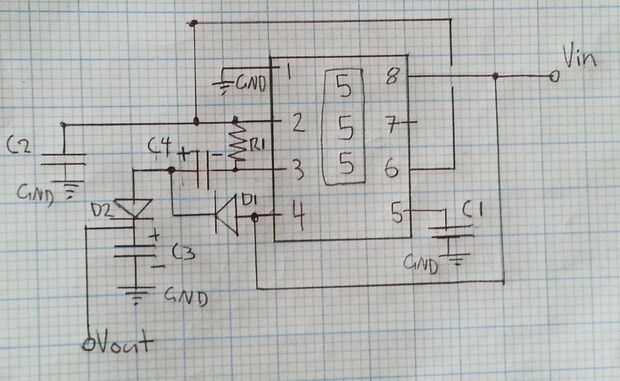

Seguir el esquema arriba para detalles de cableado o siga las instrucciones de la placa
