Doblador de voltaje 555 (6 / 7 paso)

Paso 6: Los enlaces

Ahora hay que sumarle los links (con cable de conexión)

También haremos esto en pasos

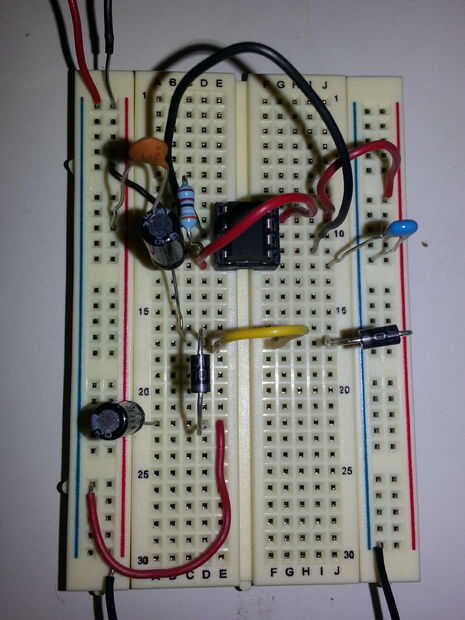

1. Agregue un enlace entre el pin bandas de D1 (que es el conectado a Vin) y el pin no bandas de D2 (esto también conectará D1 a la patilla positiva de C4) - este es el enlace amarillo
2. Añadir un enlace de pin IC 4 a pin 8
3. Añadir un enlace de pin IC 8 en el riel de Vin
4. Añadir un enlace de pin IC 2 a pin 6
5. agregar un enlace desde el pin 1 de IC izquierda GND
6. Añadir un enlace del bandas pin de D2 (o el positivo de C3) a Vout

Y hemos terminado!
