Doblador de voltaje 555 (7 / 7 paso)

Paso 7: Prueba Final

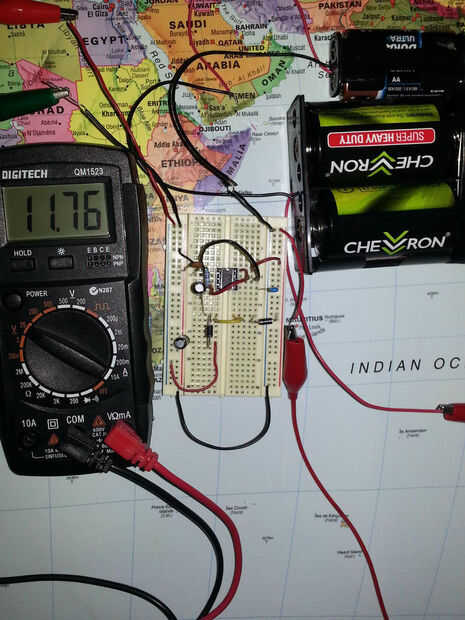

Conecte una fuente de alimentación 4-20V (las baterías funcionan bien) a Vin (terminal positivo a negativo a GND de Vin)

Utilice un multímetro para medir el voltaje en Vhacia fuera (Vout es el terminal de salida positivo y GND será negativo)

Si el circuito no funciona Asegúrese de que compruebe todas las conexiones y componentes

-Nota que esto sólo se duplicará para tensiones de entrada superiores sobre 4V (se consigue un aumento de tensiones más bajas pero no doble)
