Paso 3: Siga el esquema y la soldadura

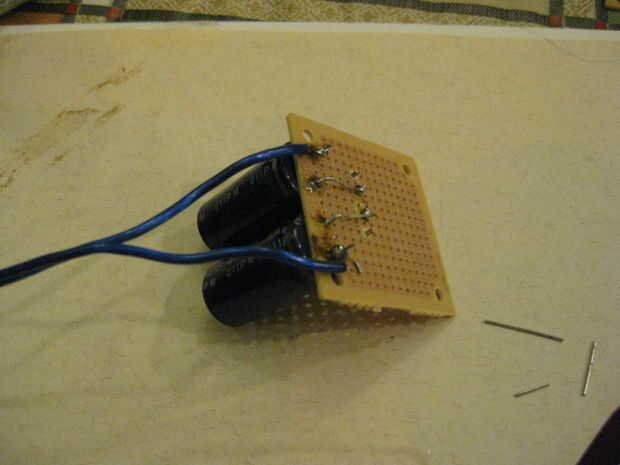

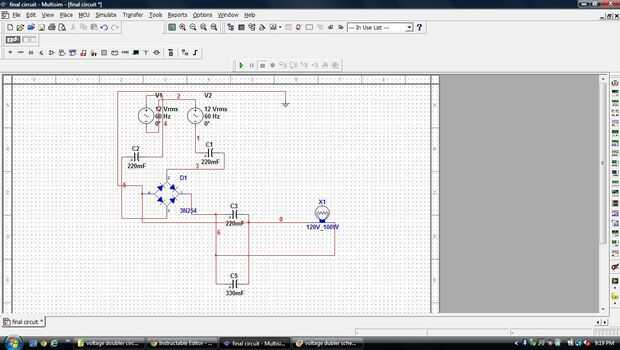

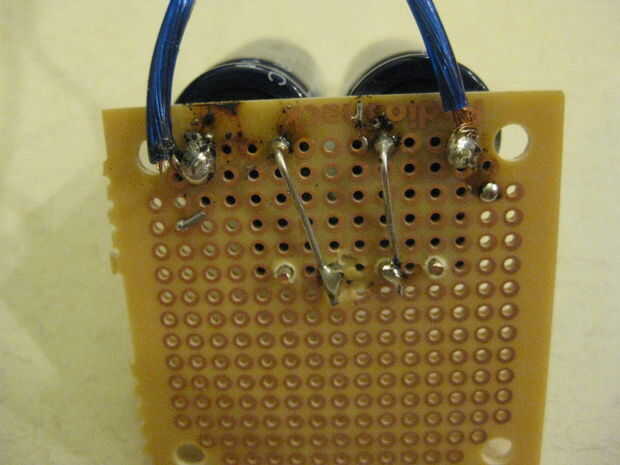

Los dos tapones azules son para el aire acondicionado de entrada y el 2200mfd. Son polarizadas pero ya que es voltaje aire acondicionado creo que importa mucho. Esto corrí a través del software del circuito de multisim y no le importaba así que creo que estoy bien. Las tapas del lado del aire acondicionado están en serie con el circuito, significando una tapa por alambre. así soldar un cable a una pata de la tapa y luego la otra pierna a la pata de entrada de aire acondicionado de rectificador de la soldadura. Repita con la otra tapa a la otra pata de la CA del rectificador.

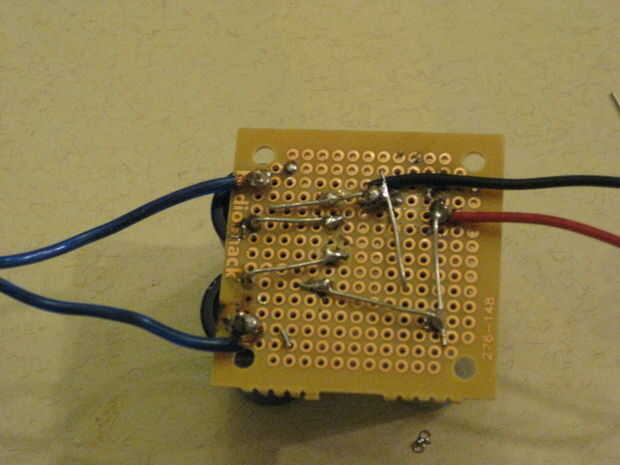

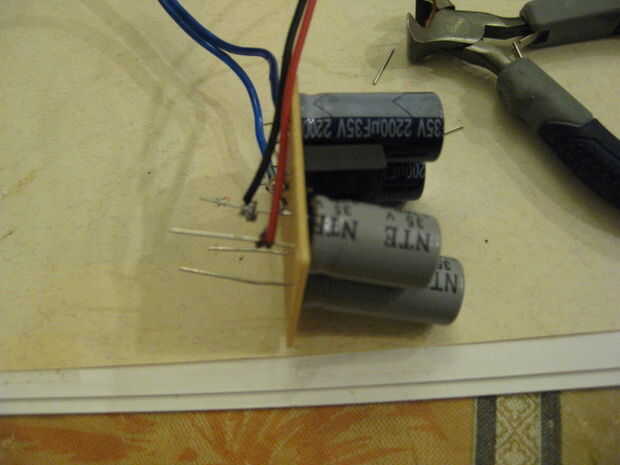

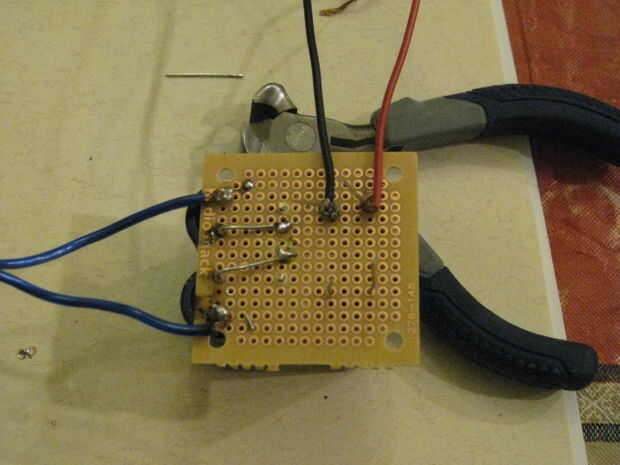

Si sólo tenía el circuito hecho desde este punto y poner los cables de salida en el rectificador sería lo sí de doble voltaje y probablemente trabajaría, pero no será una onda de voltaje de dc horizontal verdadera. En este punto es una onda medio va de 0 - 24 voltios y repitiendo en el ámbito de la o. Por esta razón he añadido las tapas en la salida. Hacen la ola una línea agradable dc recto. Pongo las dos tapas (mfd 2200 y 3300) en paralelo a darme de 5500mfd. Es usted qué capacidad quiere aquí, figura más mejor. de todos modos, les de la soldadura en paralelo luego soldarlos en paralelo al rectificador significa todos positivos a los positivos y los negativos a negativos. por último soldar un cable positivo al positivo de la tapa y un negativo con el cable negativo. Asegúrese de que usted verifique su trabajo después de haber terminado para asegurarse de que no conduce se cruza y no hay polaridad en el lado dc de salida se invierte.
