Doble 7 segmentos poco cambio pantalla (3 / 5 paso)

Paso 3: Buscar valores hexadecimales de dígitos

Para encontrar los valores de los dígitos que hice un gráfico para H a través de A como este es el orden que se enviará el registro de desplazamiento.

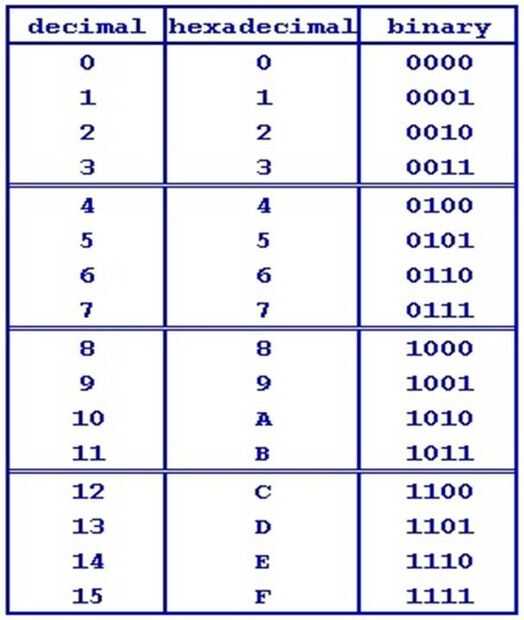

Cada dígito deberá tener un 0 o un 1 asignado para cada sección H a través A. Por ejemplo un 2 sería 01011011. Luego divide el código en grupos de 4 bits, 0101 y 1011. Luego usé la tabla para convertir esto en un valor hexadecimal. Así, el código hexadecimal para el dígito 2 es 0x5B. Lo hice para todos los dígitos 0 a 9. Esto está incluido en el código en el paso siguiente.
