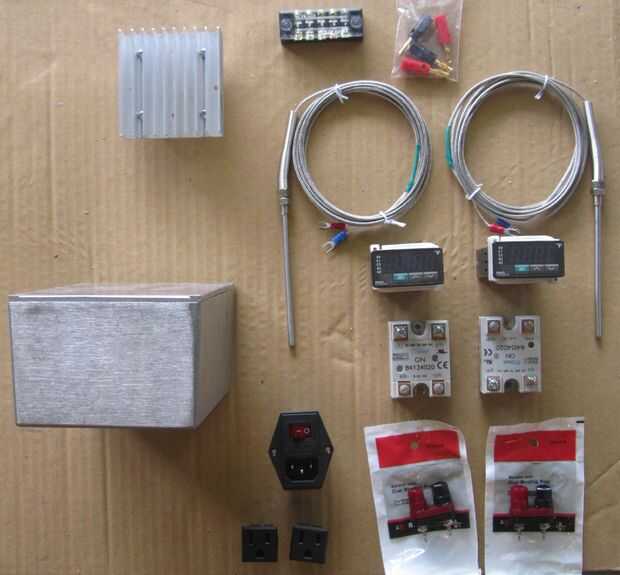

Paso 1: Materiales y equipos necesarios
1 - cuadro proyecto
Para mi cuadro de proyecto elegí aluminio por varias razones diferentes:
Fuerza
Durabilidad
Conductora - porque la caja es de metal, es fácil de proporcionar una base común para los componentes
Conductas calientan - esto es importante en orden a la mecha el calor lejos de los relés de estado sólido para evitar daños
Medí mi componentes para asegurarse de que lo harán todos ajuste cuando se instala así que tome esto en consideración al elegir su caja porque sus componentes pueden ser de diferentes dimensiones que las que usé.
2 - C14 Módulo de entrada
Elegí esta para la entrada de energía porque los cables C13 que para él son fáciles de venir por (utilizado en computadoras de escritorio y algunos monitores) y éste particular se funde y tiene un interruptor integrado.
3 - 5 posición de bornes de tornillo
Usé esto para facilitar el hacer conexiones de circuito.
4 - disipador de calor
Utiliza para disipar el calor generado por los relés de estado sólido (SSRs).
5 - relés de estado sólido (2)
Puesto que la mayoría de los componentes aquí es de las cosas que tenía a mintiendo alrededor de mi tienda, clasificación de los ress usé para cambiar 50A @ 240 VAC con una entrada 3-32VDC. Se trata de manera más que suficiente capacidad para manejar más olla ollas o platos calientes.
6 - controladores de temperatura proporcional-Integral-derivado (PID) (2)
Este es el controlador de microprocesador utilizado para supervisar y controlar las temperaturas de cocción. Una vez más, tuve dos de estas mintiendo sobre y había utilizado para este proyecto. Fueron rescatados (junto con los SSRs) de una máquina que lamina chatarra vieja.
7 - K-tipo termopares (2)
Mi PID puede ser calibrada para varios tipos de entradas de sensor de temperatura pero por ahorrar unos cuantos dólares, yo fui con ellos.
8 - tomas banana / Binding Posts
Compré estos de Radio Shack, asegurándose de que a los que son color cifrado para mantener la polaridad correcta con mi termopares.
9 - ficha banana
Enchufes para el termopar conduce a facilitar la conexión al controlador. Con el enlace estoy usando estos mensajes no son exactamente esenciales pero añaden un agradable toque.
10 - silicona grasa térmica pasta compuesto
Normalmente utilizado en CPU pero funciona bien entre los SSRs y cuadro de proyecto en el interior y entre el disipador y el cuadro de proyecto en el exterior.
11 - cable y terminales para realizar las conexiones de la encrespadura
12 - soldadura y soldador
