Paso 3: Realizar el corte y perforación de los orificios...

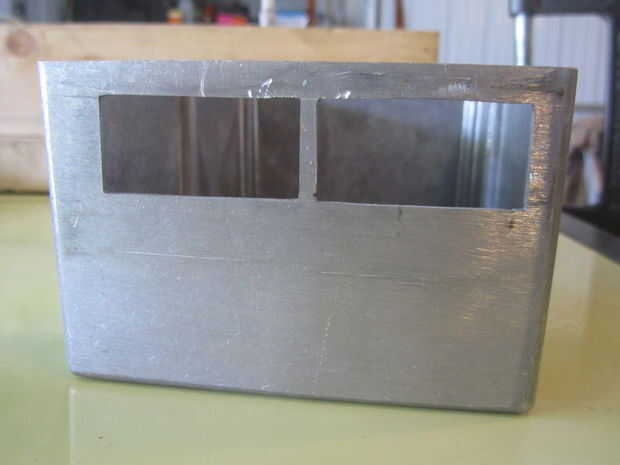

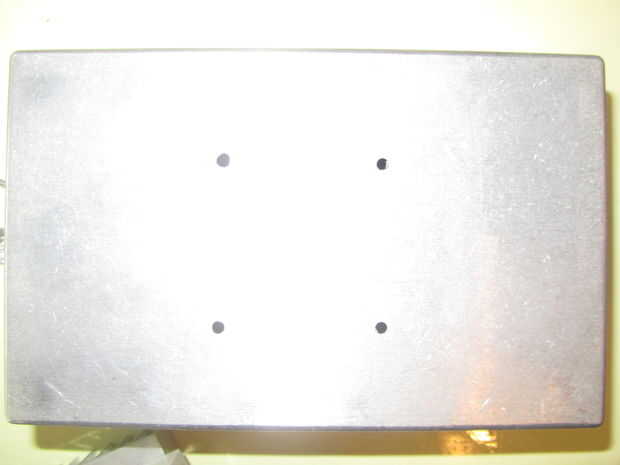

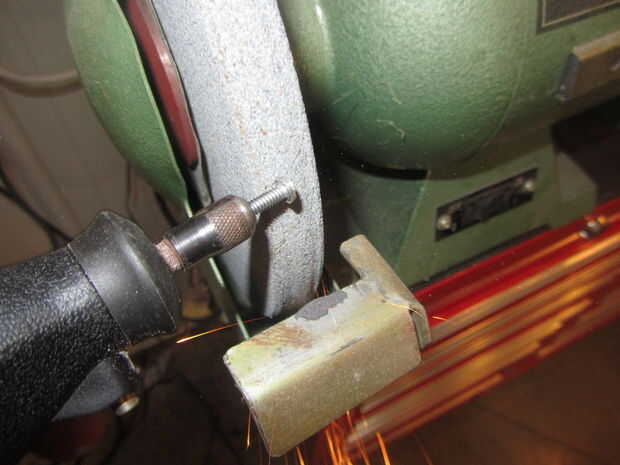

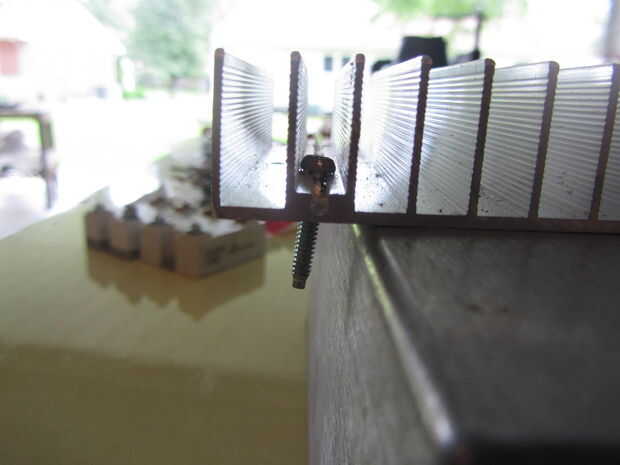

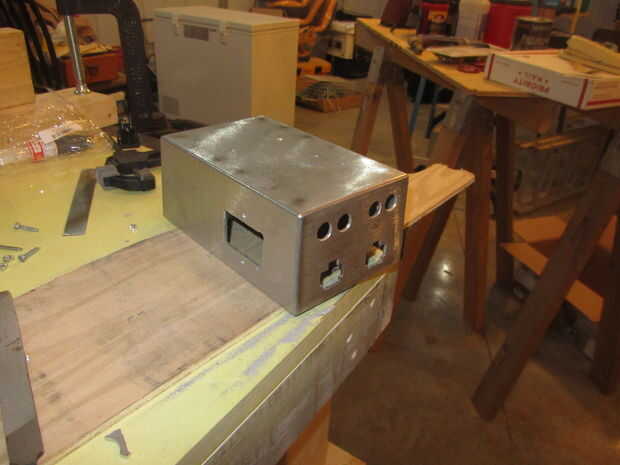

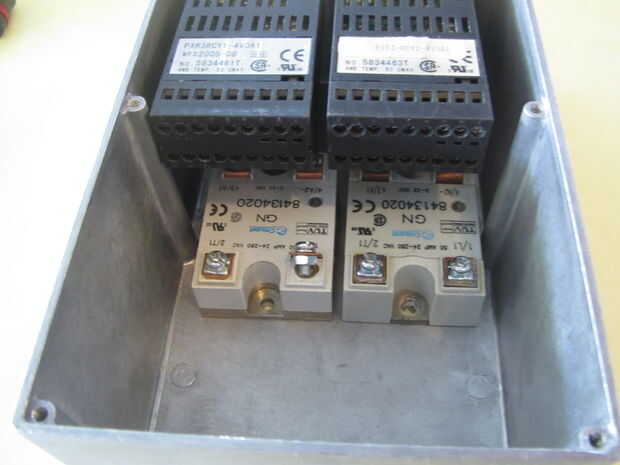

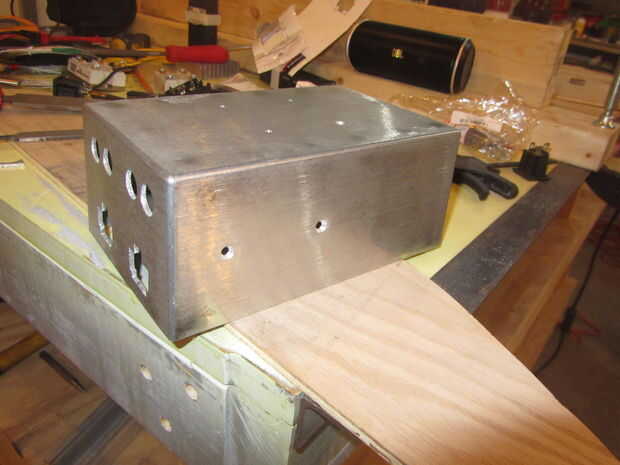

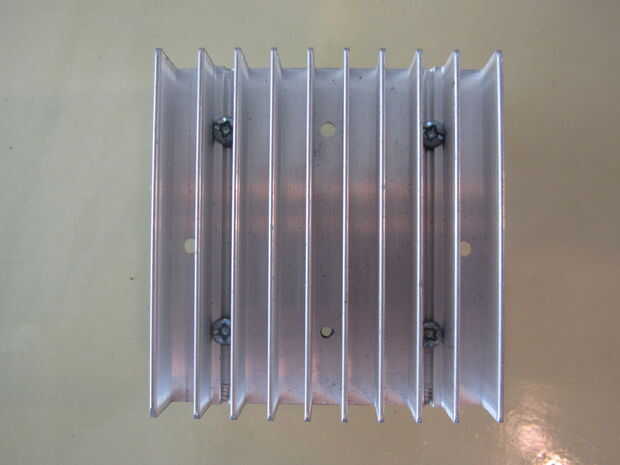

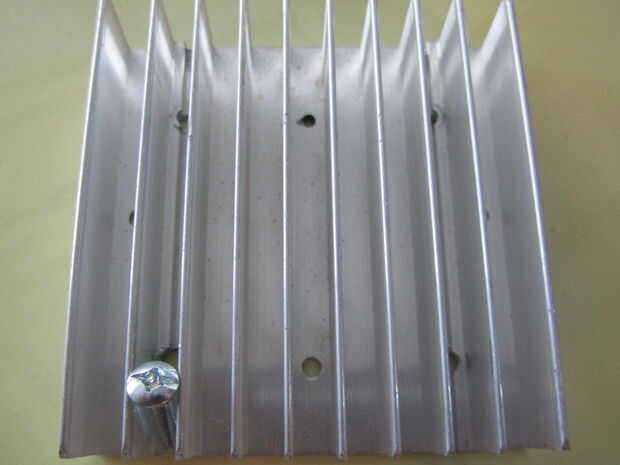

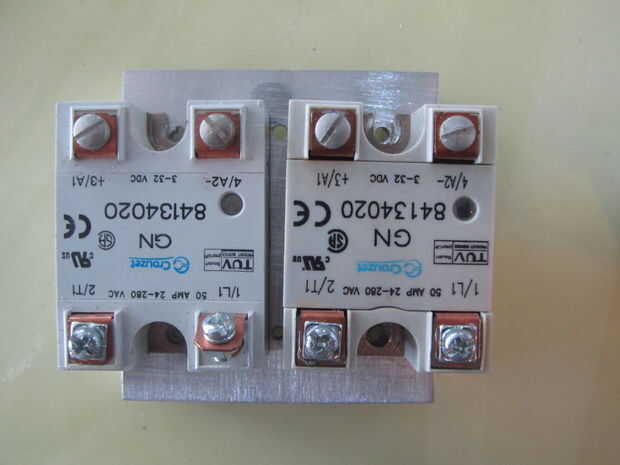

Mediante las plantillas, cortar los agujeros para mi PID, mi tomas Edison, mi banana jacks/vinculante puestos, el tablero de bornes y el módulo de entrada C14. Para la colocación correcta de mis disipadores de calor y SSRs, yo primero los orificios perforados entre las aletas del disipador de calor para que coincida con mi SSRs dejando un poco de espacio entre el SSRs. Usé el disipador de calor como una plantilla para perforar los agujeros en la parte superior de la caja de mi proyecto. Como una nota aquí, intencionalmente puse mi SSRs en la parte superior de la caja de mi proyecto para ayudar en la disipación de calor de los SSRs. Ahora usted debe recordar, estoy usando tantas partes a la mano como sea posible para completar este proyecto. Las cabezas de los tornillos que tenía la intención de utilizar para asegurar el disipador térmico y los relés de estado sólido a la caja de no encajar en las aletas. Yo simplemente tiraron en mi herramienta Dremel, lo prendia y tierra las cabezas hacia abajo en mi amoladora de banco hasta que se encajen entre las aletas.
