Paso 5: Cableado lo todos juntos...

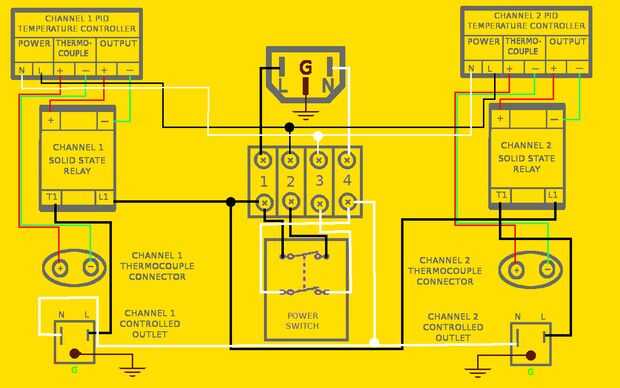

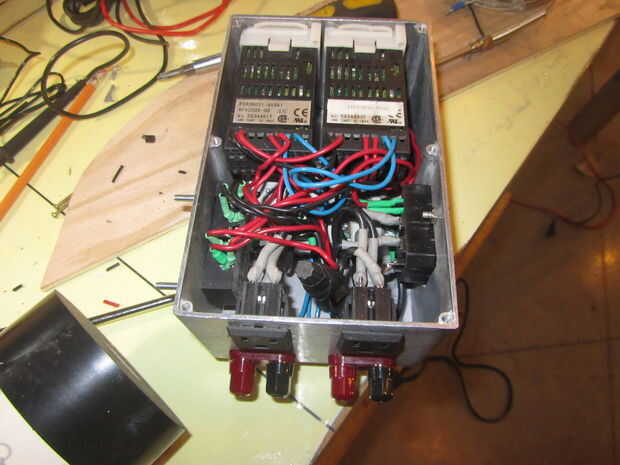

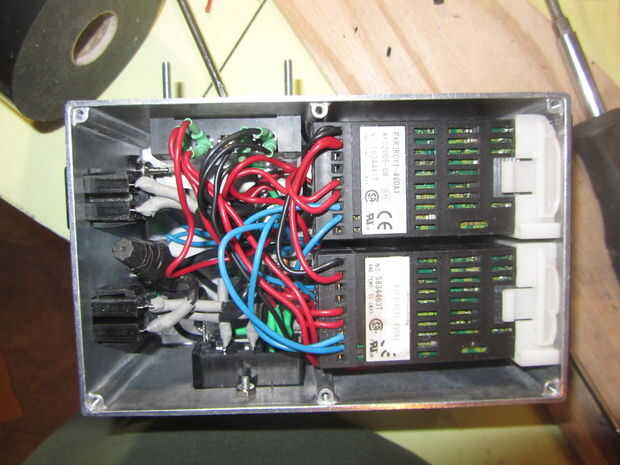

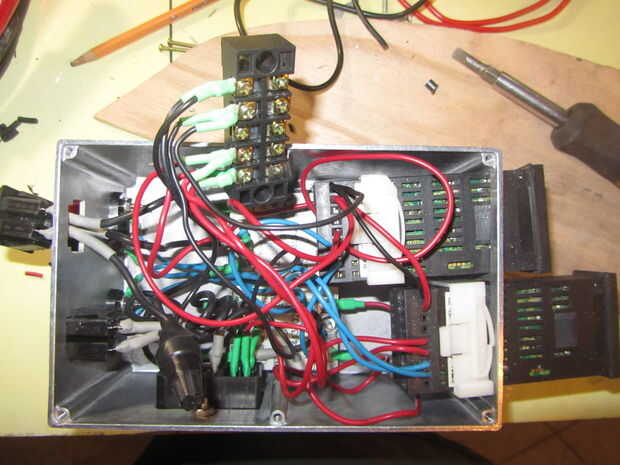

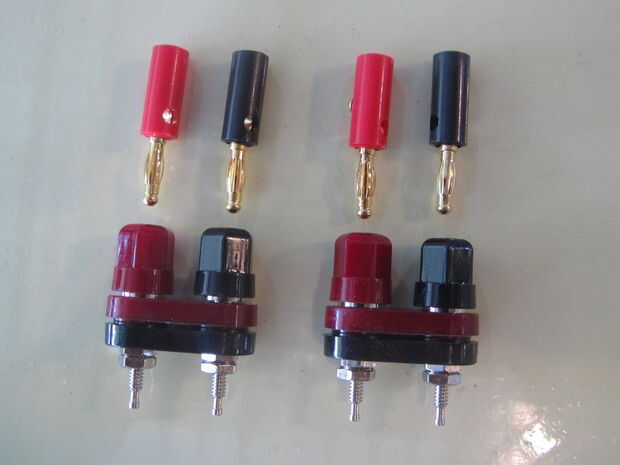

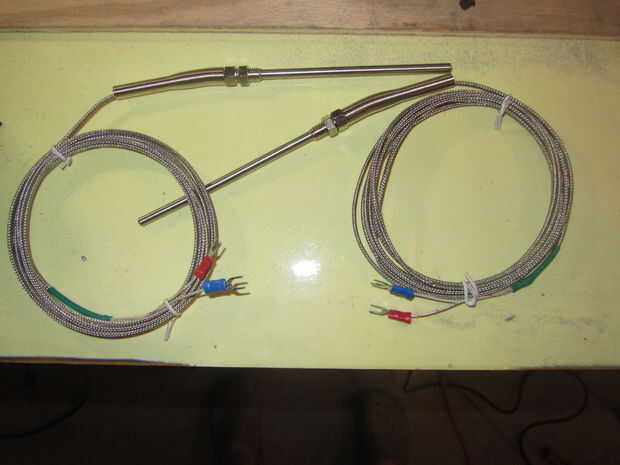

Yo soy un fan de terminales tipo como puedo soldarlos como les de la encrespadura. También me encanta la durabilidad y la mirada aseada de la tubería del encogimiento del calor. Aunque dibujé mi esquema utilizando diferentes colores para el cableado, tenía solamente un número limitado de colores del cable en mi tienda así que no pude código de color los diferentes circuitos de mi controlador. Cuando he instalado el tomas Edison, tuve un hipo leve. Si el conector usa en ella caben muy bien tendido sacar la toma desde la caja de mi proyecto cuando desenganche por el espesor de la pared de la caja de aluminio en proyecto no permitiendo la retención de las lengüetas en las tomas para bloquear correctamente. He arreglado esto metiendo un tornillo pequeño entre el zócalo y las pestañas para añadir más tensión para evitar que esto suceda. Una otra nota, yo insistiré en seguridad bastante así que observe la polaridad con la toma de corriente y las conexiones del enchufe y por todos los medios, use un ohmímetro para asegurarse de que usted tiene buena tierra conexiones entre el módulo de entrada, las salidas y el cuadro de proyecto de aluminio. El control de circuitos de mi controlador son de bajo voltaje y baja corriente, así que usé un cable de calibre 18 para ellos, pero los circuitos de potencia, una vez más, él (en parte de la necesidad debido a mi limitada variedad de alambre tamaños disponible en mi tienda) sobreexplotado utilizando cable calibre 12. Estoy bastante seguro de podido con tan pequeño como calibre 16, pero no tengo ningún reparo con el más pesado. Al finalizar de cableado, puse cinta aislante de vinilo pesado sobre las conexiones de PID en el caso de vibración con el tiempo puede frotar a través del aislamiento del cable. Antes de insertar los cables en los terminales de tornillo de PID, estañado para fortalecer la conexión y menor resistencia. Recortado los terminales de los cables de termopar dejando la porción dentada que soldada para mejorar la resistencia. I luego enlazado a la banana se conecta observando la polaridad de los colores (rojo +, negro-).
