Doble Cardan conjunto Asamblea (4 / 4 paso)

Paso 3: Montar el aparato

1. Inserte el U conjunto-engranaje de la base principal

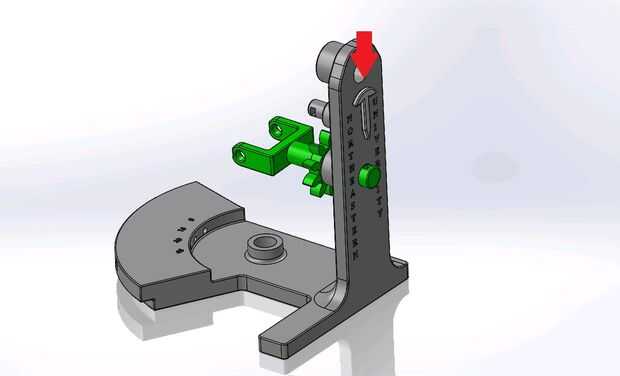

2. Inserte el perno de la flecha en el U conjunto-engranaje

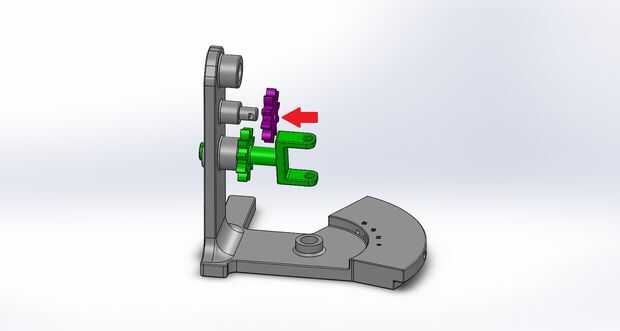

3. Inserte el engranaje de la echada de 1.25 eje integrado en la base principal
4. Inserte el perno de la flecha en el eje integrado
5. Inserte la base principal de la doble entrada de eje Cardan

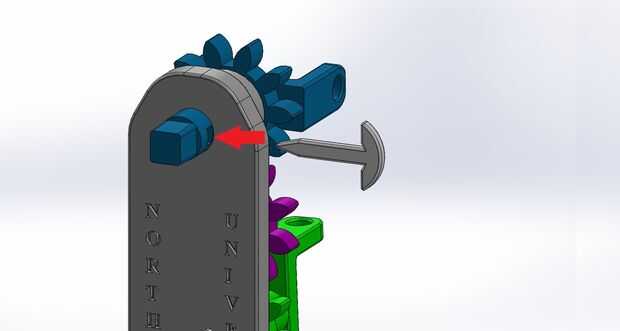

6. Inserte el perno de la flecha en la entrada de doble cardán
7. Inserte el mango de la manivela sobre la doble Cardan eje entrada
8. Inserte la articulación de la U en el eje común U
9. Inserte las dos clavijas de empuje U conjunto asegurar U conjunto en el eje 1 º
10. Inserte el eje conjunto de engranaje U sobre el conjunto de U
11. Inserte las dos clavijas de empuje U conjunto asegurar la articulación de U en el segundo eje
12. Inserte la articulación de la U en el eje cardán doble
13. Inserte las dos clavijas de empuje U conjunto asegurar U conjunto en el eje 1 º
14. Inserte la Junta cardán doble sobre la articulación de la U
15. Inserte las dos clavijas de empuje U conjunto asegurar la doble Cardan conjunto U articulación
16. Repita los pasos 10 y 11 para garantizar el eje del cardán doble

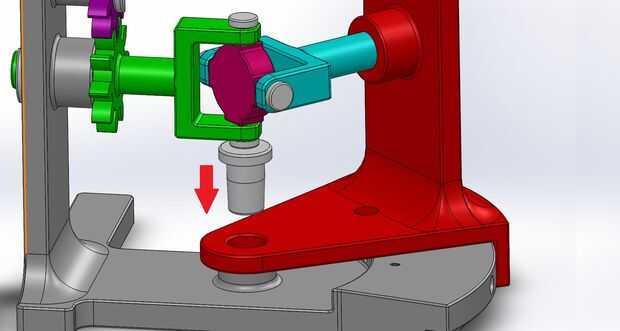

17. Inserte la Base de pivote sobre los ejes del eje conjunta de U y el eje del cardán doble simultáneamente
18. Inserte los pernos de la flecha en los ejes de conjunta de U y doble Cardan
19. Inserte el pasador de pivote en la Base de pivote
20. Inserte el perno localizador de ángulo en la Base de pivote

¡ Felicidades! Ahora tienes una Asamblea conjunta de CV completamente funcional!
