Paso 2: El eje de inclinación
Dado que el grado máximo de movimiento para el eje de inclinación podría ser 90°, aunque es un poco menos en verano y mucho menos en invierno, decidí usar una longitud corta de la varilla roscada para el mecanismo de transmisión.

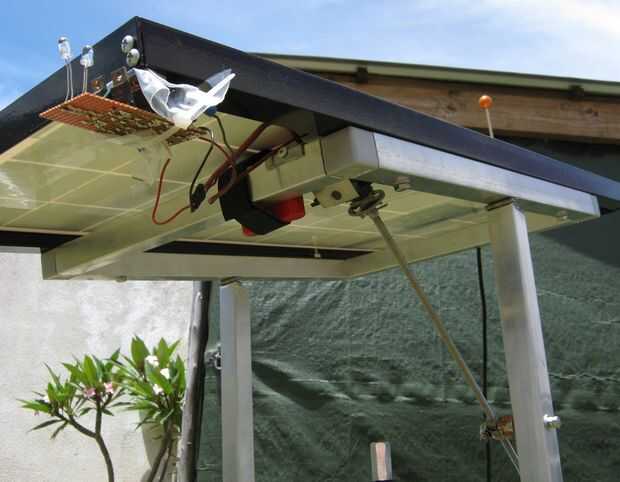

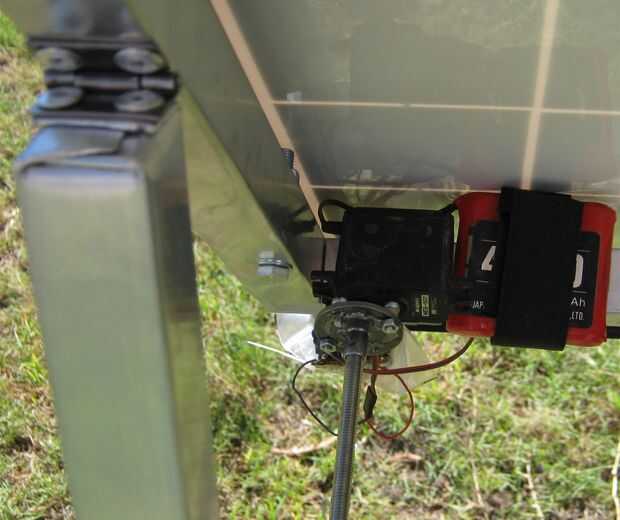

Quería el montaje del motor y el montaje de lanzadera para girar para permitir el arco cambiante de la estructura del panel al hacer pivotar desde vertical a horizontal. El motor que rota una varilla roscada de acero inoxidable M6 fue colocado debajo del panel para mantener fuera la lluvia y fue montado sobre una bisagra para girar. El lado de la lanzadera a través del cual viaja la varilla roscada, fue montado en un cojinete y atornilladas a la estructura.

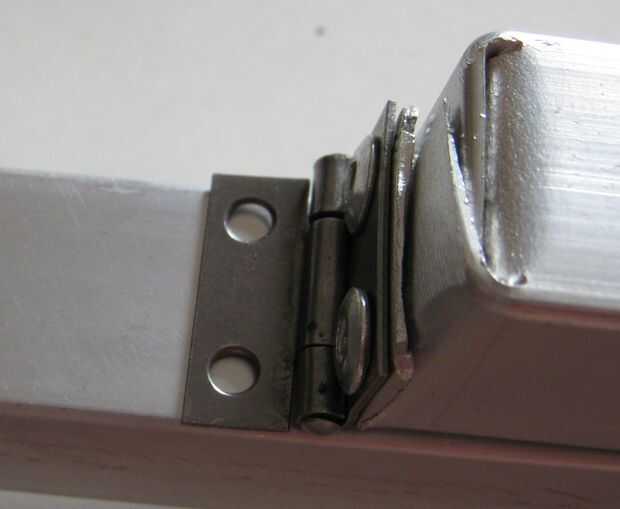

El panel hace pivotar libremente sobre 2 bisagras pequeña Unidas a los brazos verticales.
Usé tubería cuadrada 25mm para los brazos vertical también.

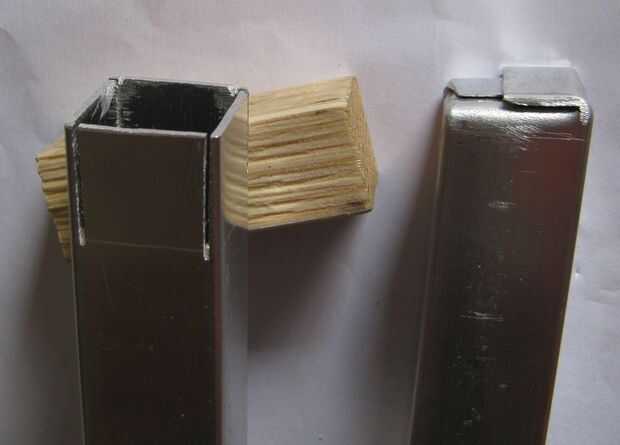

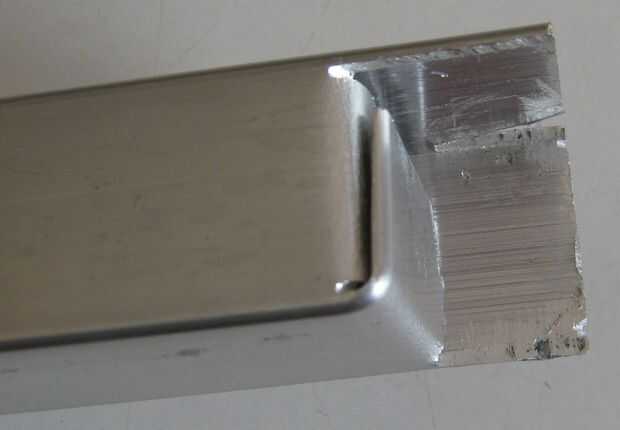

Cortes de sierra en cada esquina me permitieron doblar sobre el aluminio suave para que las bisagras podrían ser remachadas pop.
