Doble el alcance de su TV-B-Gone (4 / 10 paso)

Paso 4: Preparar original emisor de IR

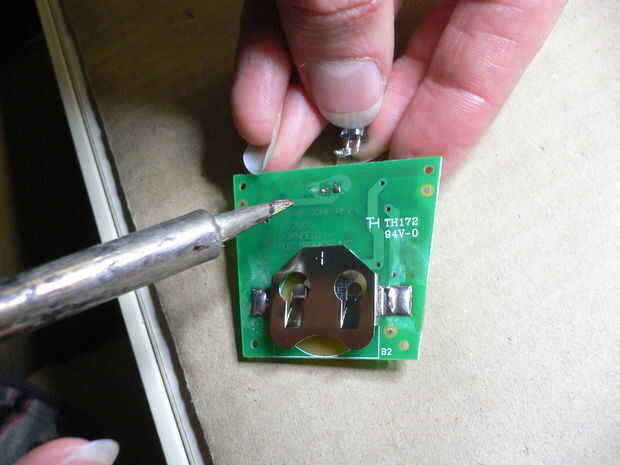

Desoldar el emisor de infrarrojos de la PCB. Para ello, retener la parte de plástico del emisor IR con los dedos de una mano y tire suavemente, mientras con la otra mano para derretir los pads de soldadura en el PCB con un hierro de soldadura. Tendrá que ir hacia adelante y hacia atrás, primera fusión una almohadilla y tirando suavemente, luego la otra almohadilla de fusión y tirando suavemente, y luego de nuevo a la primera, etc., hasta que salga el emisor. (Ver foto 1).

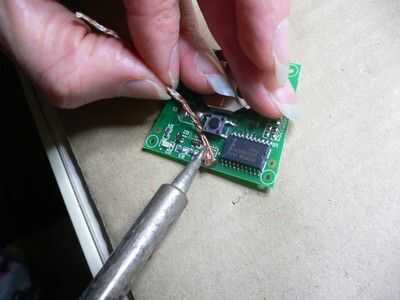

Usar mecha de soldar (o un lechón de la soldadura) abrir los dos agujeros en la PCB para el emisor. Podrá ver a través de los orificios. (Ver foto 2).

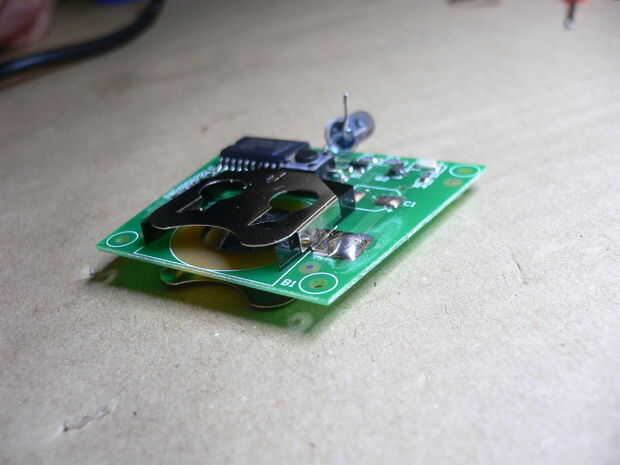

Doble hacia arriba el cable negativo del emisor de IR como se muestra en la foto. (Ver foto 3).

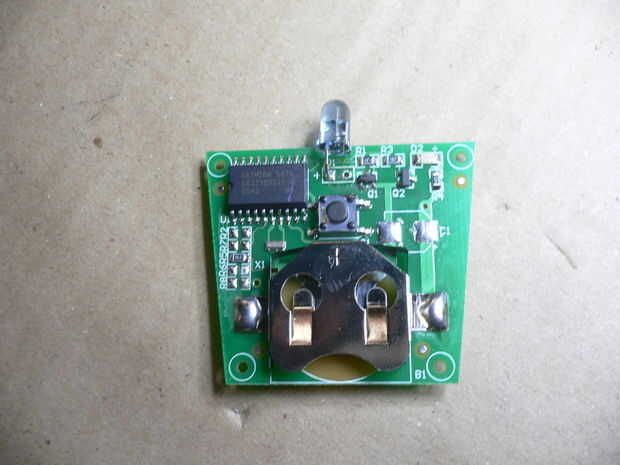

Suelde el cable positivo del emisor de IR (que no dobla para arriba) en el botón marcado "+" como se muestra en la foto. Ahora el emisor de IR es en la misma posición fue en originalmente, pero con el plomo negativo doblado para arriba. (Ver fotos 4 y 5).
