Doble el alcance de su TV-B-Gone (5 / 10 paso)

Paso 5: Instale 2 º emisor de IR

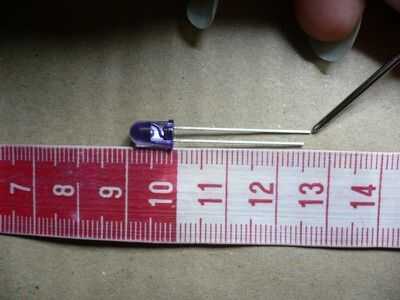

Emisores de infrarrojos vienen con un cable más largo que el otro. El cable más largo es el positivo y el cable más corto es negativo. (Ver la primera foto).

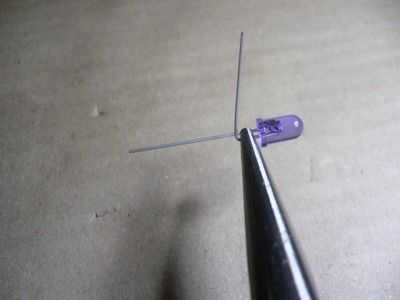

Doble hacia arriba el cable negativo (el cable más corto) del emisor de IR como se muestra en la foto 2. Debe haber aproximadamente 1/8" de plomo asomando desde el emisor antes de la curva (como se puede ver en la foto 2).

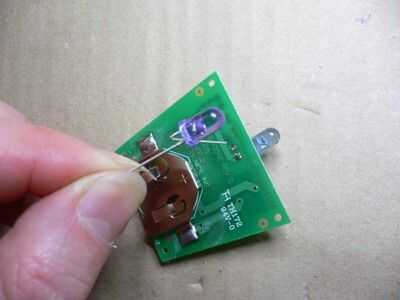

Empuje el cable negativo (uno que acaba doblado) en el cojín de vacío del emisor sobre el PCB y lo de la soldadura. Asegúrese de soldadura en el lado opuesto de la PCB de la original emisor de IR. (Ver foto 3).

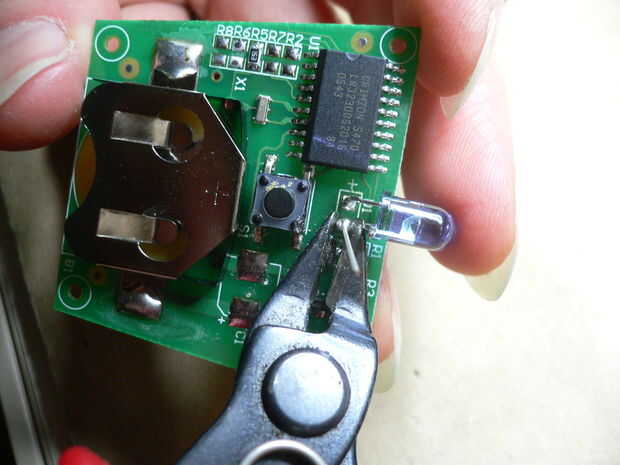

Enganche el cable sobrante que se pega para arriba a través de la placa. (Ver foto 4).

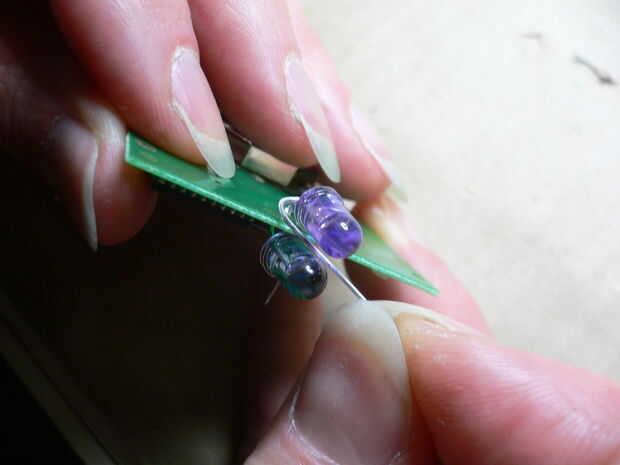

Doble el cable positivo del nuevo emisor alrededor como se muestra en la foto 5.

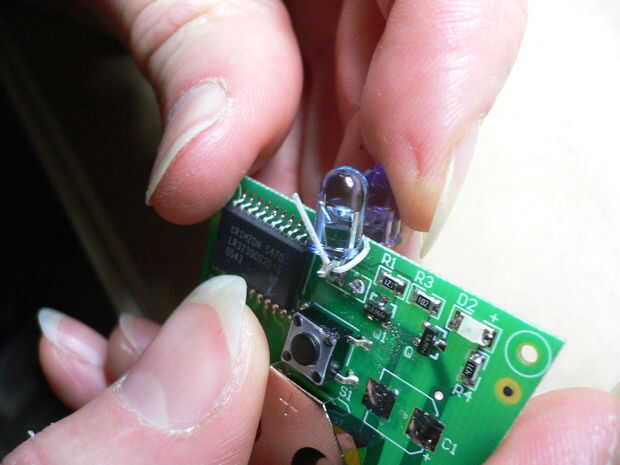

Continuar doblando el cable positivo del nuevo emisor en el doblado para arriba plomo del emisor original como se muestra en la foto 6.

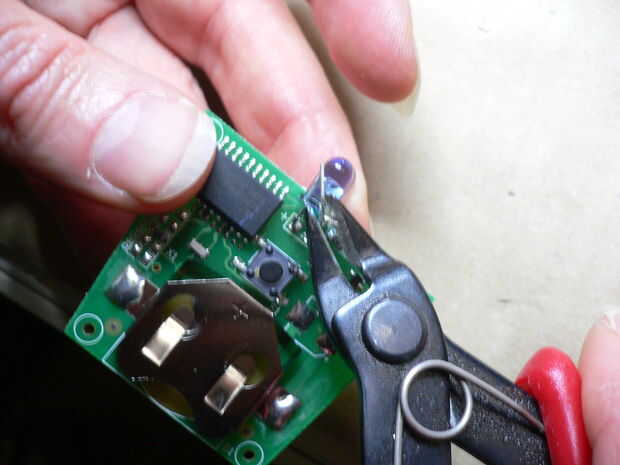

Esta conexión entre el cable positivo del nuevo emisor de IR y el cable negativo del emisor IR original de la soldadura. Luego se corta el cable sobrante. (Ver foto 7).
