Doble estator inteligente unidad de turbina de viento (Tutorial) (2 / 7 paso)

Paso 2: Marco y cola

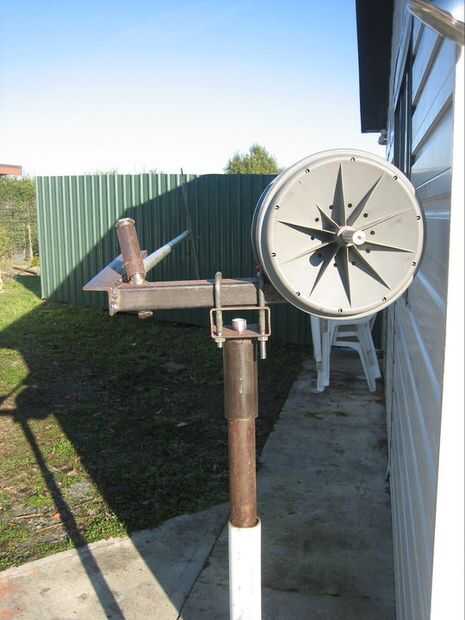

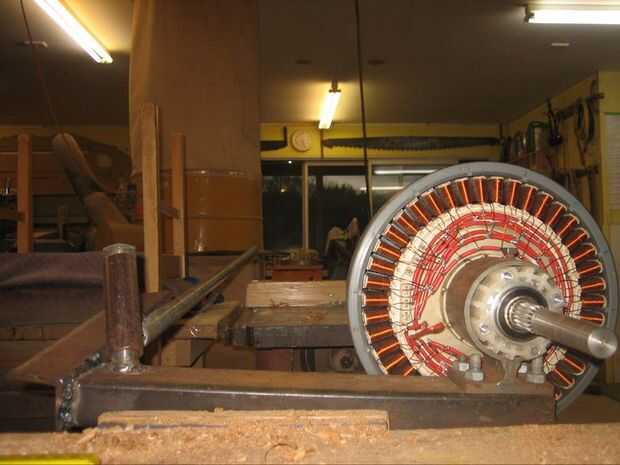

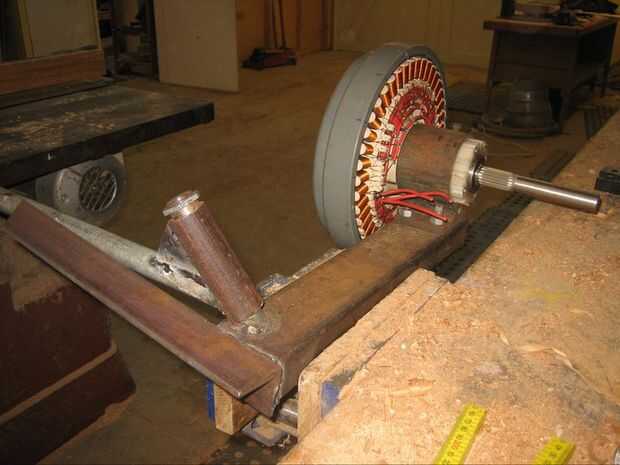

El marco está hecho de 75mmX50mm acero hueco, con una sección de ángulo soldada en un extremo para actuar como un descanso para la cola y una sección de uno de los ejes del motor de lavadora de unidad inteligente ha sido soldada en un ángulo de 30 grados hacia atrás y al lado del estator para proporcionar el enrollador de la cola. El montaje de rodamientos para los generadores está hecho de alguna acción plana y material redondo con un tornillo para bloquear el rodamiento conjunto pulg para hacerlo más simple que haría manera con el montaje que hicieron y hacen los pernos en u sobre el conjunto de cojinete y trabar en el marco. el giratorio es un pedazo de la sección de caja de 75mmX50mm con una longitud de 150mm de 50mm en diámetro pipa soldada con autógena en la parte inferior de la rótula. Esto es todo celebrado por dos pernos en u para permitir el ajuste para el enrollador.

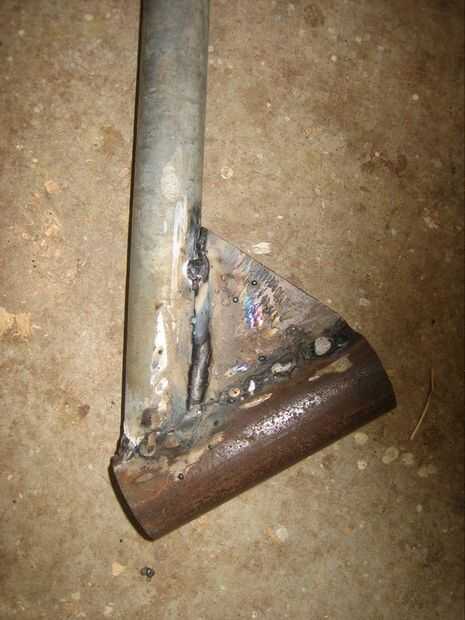

La cola es el tubo de 200mmX20mm acero soldado con autógena a una sección de tubo de 30mm diámetro en un ángulo de 55 grados con un refuerzo para la fuerza interior, éste es el extremo giratorio. El otro extremo tiene un pedazo de madera o chapa atornillada a él, esto tiene que ser cerca de 700 m m cuadrado al menos.
