Doble estator inteligente unidad de turbina de viento (Tutorial) (6 / 7 paso)

Paso 6: electrónica

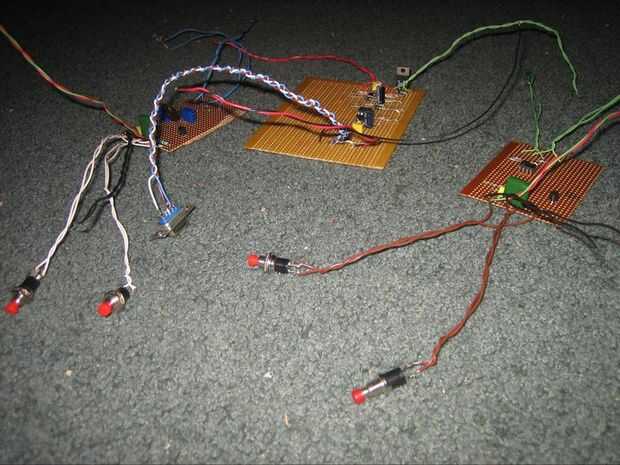

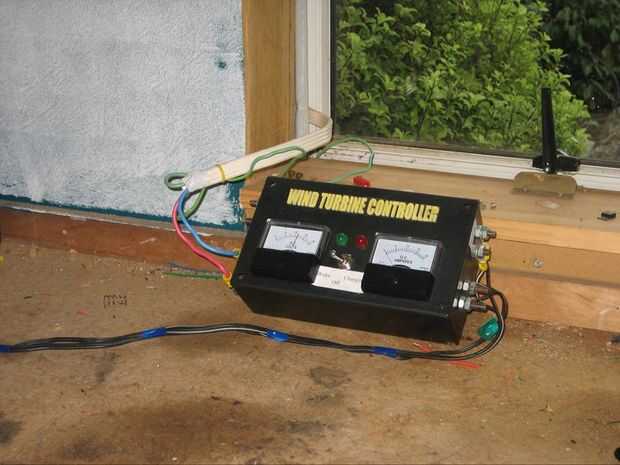

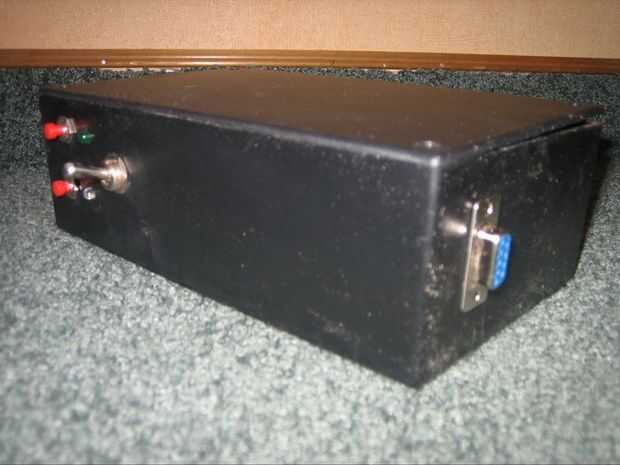

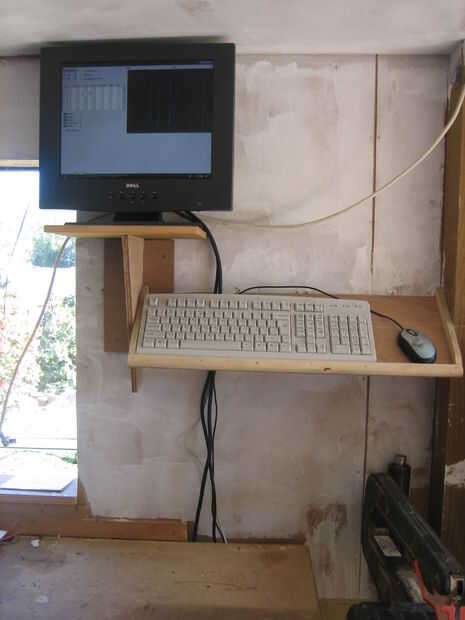

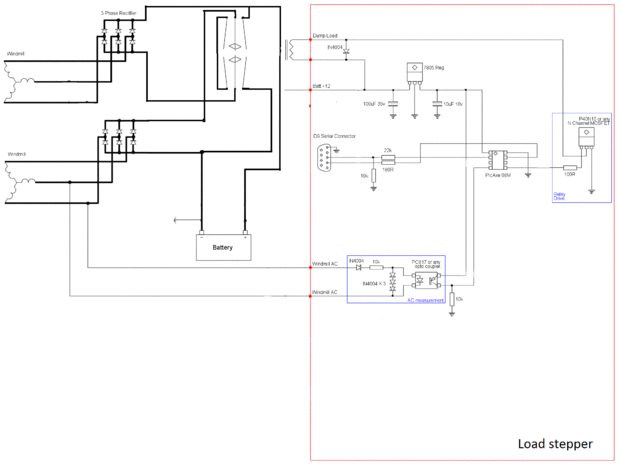

La electrónica armé todo yo mismo, los diseños para el controlador de carga son de http://www.mdpub.com/555Controller/index.html es un diseño muy simple pero funciona bien y cambiando la corriente nominal del relé, puede cambiar grandes cantidades de corriente. también incluí una bitácora para registrar todos los datos de mi turbina de viento, que el diseño fue de http://www.thebackshed.com/Windmill/PicLog.asp que esto fue muy divertido ya que incluye programación y fue una prueba de mi habilidad. el último componente electrónico de mi turbina eólica de fue un paso a paso de gen, diseñó y construyó este mismo que su función era cambiar los dos alternadores, en serie en baja del viento así que obtuve un baja velocidad de carga del viento y cuando el viento sería cambiar los dos alternadores en paralelo para dar capacidades corriente y carga máxima. Esto hizo que esta turbina muy eficiente. Los pasos del gen tenían que conectar con las rpm del generador porque la tensión fue fijada por las baterías y tenía que ser programables para que sea calibrado para conseguir que cambie en el mejor momento. Instructables para este proyecto se puede encontrar aquí
