Paso 7: Hacer la Cruz apoyos para los carretes de manguera
2) organizar el apoyo de la Cruz superior por lo que se puede trazar superior 2 de carrete de manguera agujeros directamente en el ángulo de montaje. Mantenga constante para marcar dos agujeros antes de que sueltes (yo usé el filo de un tornillo largo). Mientras todavía sostiene el hacer constante ángulo una longitudinal marque en el interior / desventaja del ángulo donde la enrolladora de manguera inferior de la plataforma. Usted tendrá que asegurarse de que sus dos agujeros para el perno en u accesorio son ahora bastante por debajo de esta línea puede instale a las arandelas y enroscar las tuercas para sujetar la Cruz superior apoyo a la abrazadera superior.
3) arreglar la parte inferior transversal apoyo por lo que se puede trazar la devanadera inferior 2 agujeros directamente en el ángulo. Otra vez, mantenerla firme para marcar dos agujeros antes de dejar ir.

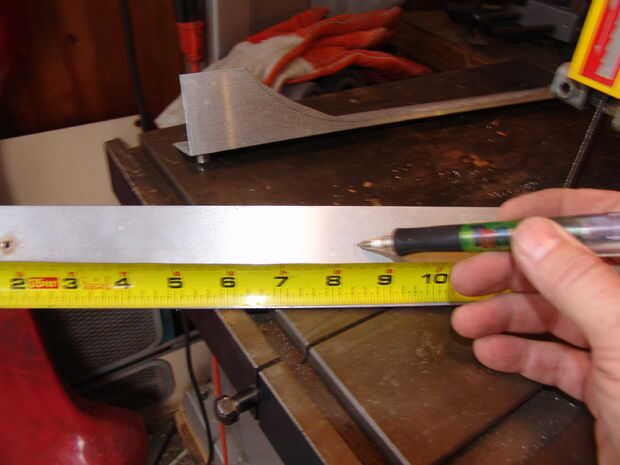

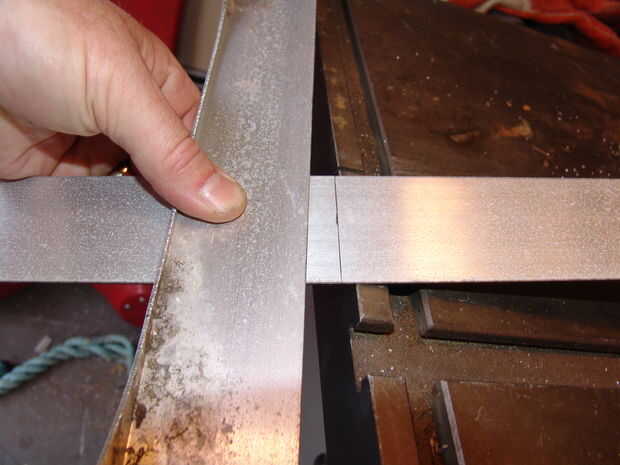

4) medida ahora el centro de cada cruceta en el lado que el Polo se enfrentan y márquelo.

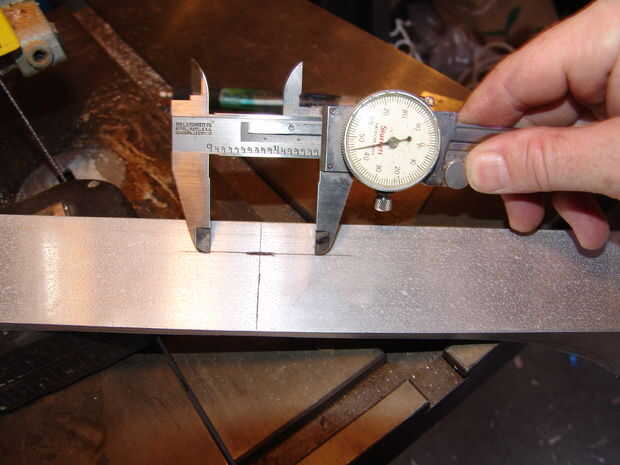

5) ahora medir la distancia de centro a centro de perno de la U, dividirla por dos y marque esta distancia en ambos lados de la marca en #4 arriba. Estas dos marcas será el centro de cada agujero de taladro (2) que se harán para permitir que los soportes transversales a montarse en el perno en u.

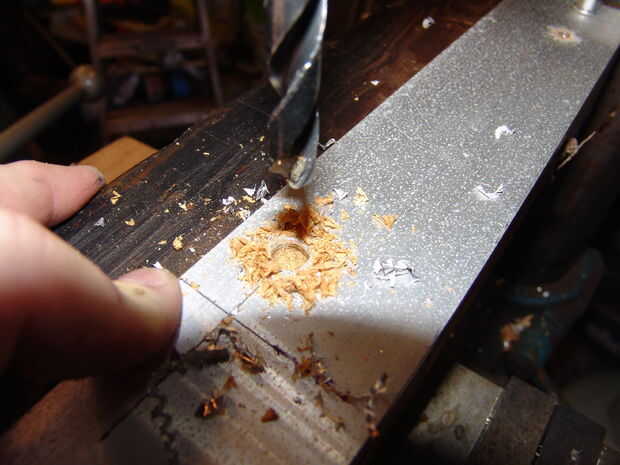

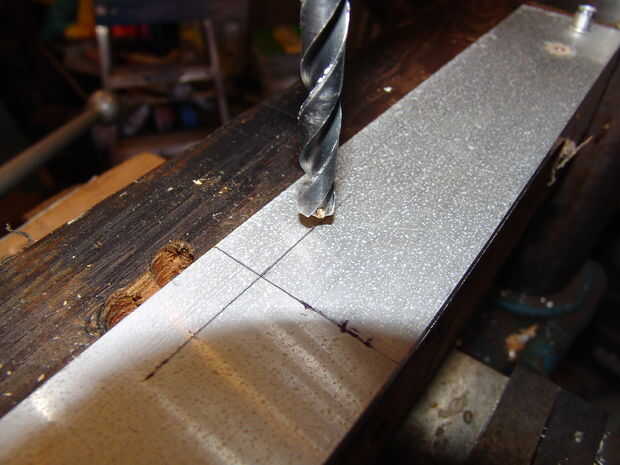

6) ahora perfore todos los agujeros marcados en #'s 2,3,4 y 5 arriba. Desbarbe los orificios según sea necesario. Ajuste de prueba todo antes de ir.

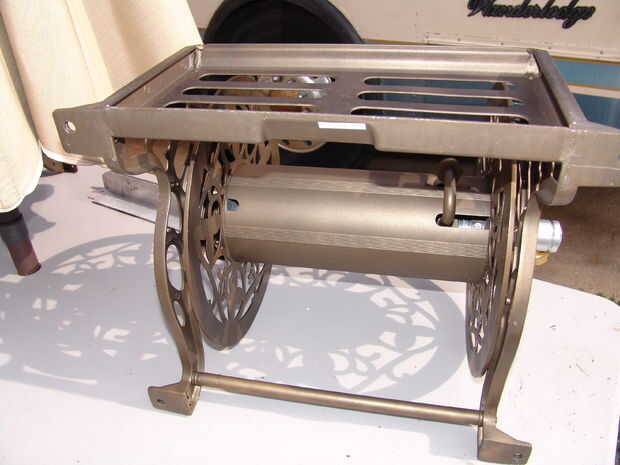

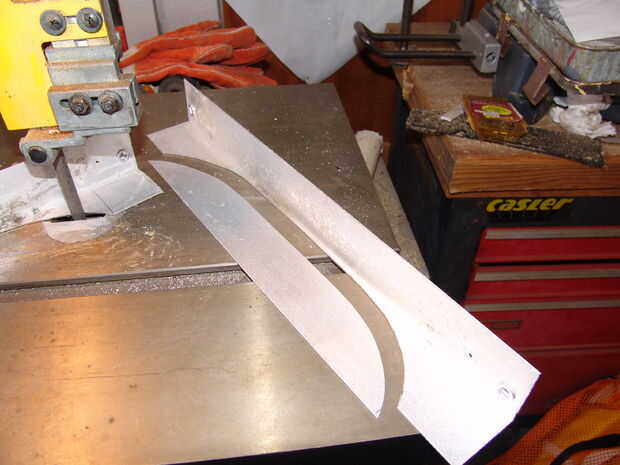

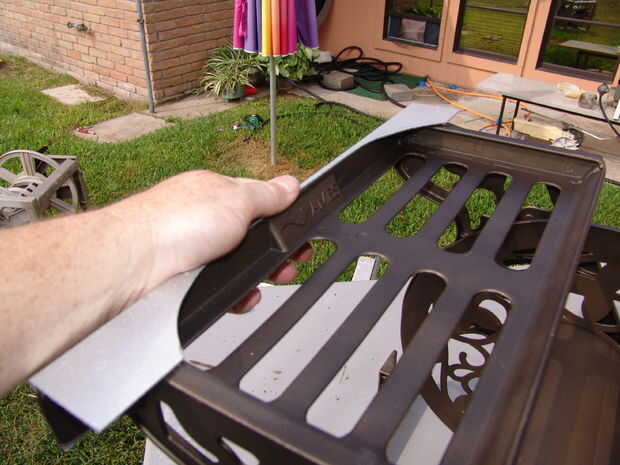

7) el tamaño de ángulo de aluminio, que opté por usar limitado el uso de la devanadera estante superior cuando la Cruz fue montado en soporte y decidí recuperados de la zona de plataforma por recortar una sección de la abrazadera superior. Lo hice por ojo lo balling. Las imágenes muestran los detalles. Si usted necesita hacer esto y hacerlo ahora. Quitar las rebabas si es necesario.

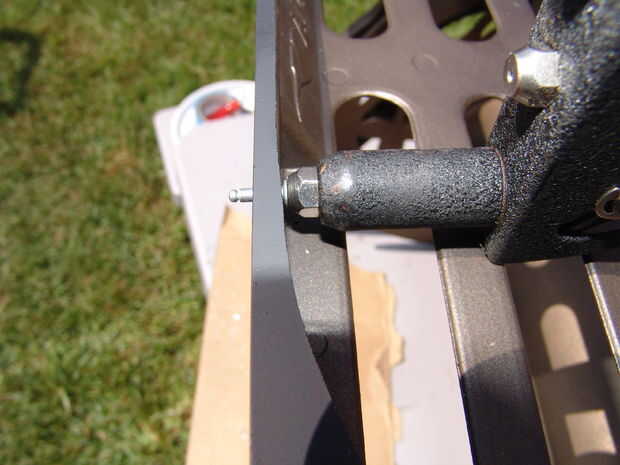

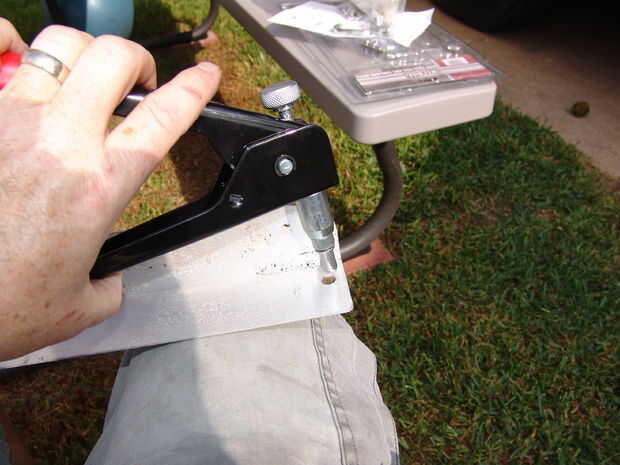

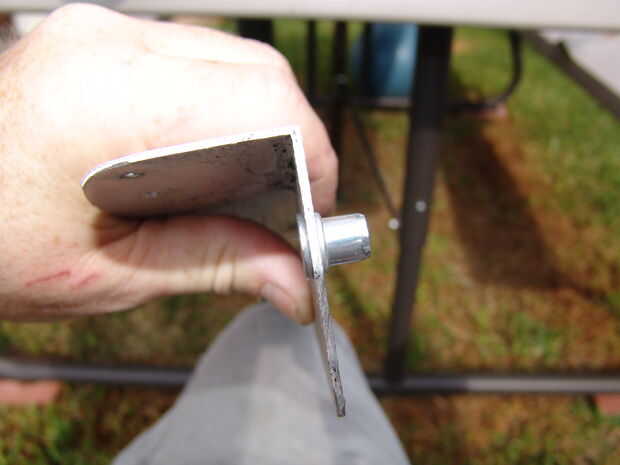

8) si está utilizando pernos con tuercas regulares (en lugar de tuercas rivit) puede omitir este paso. Si desea Utilice tuercas de rivit luego Monte las tuercas rivit sobre los soportes transversales (dos cada uno) como se muestra en las fotos.

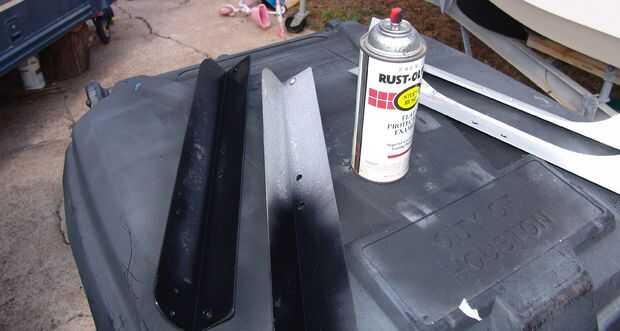

9) ahora es el momento para pintar todo negro plano por lo que parece fresco. Buscar cool es prioridad #1. Ver también fotos de este paso.

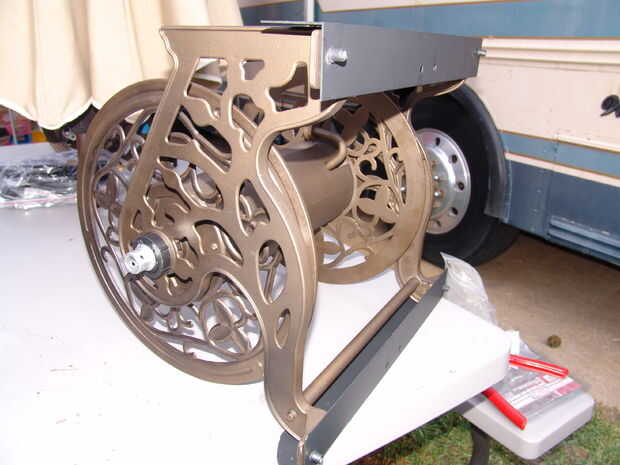

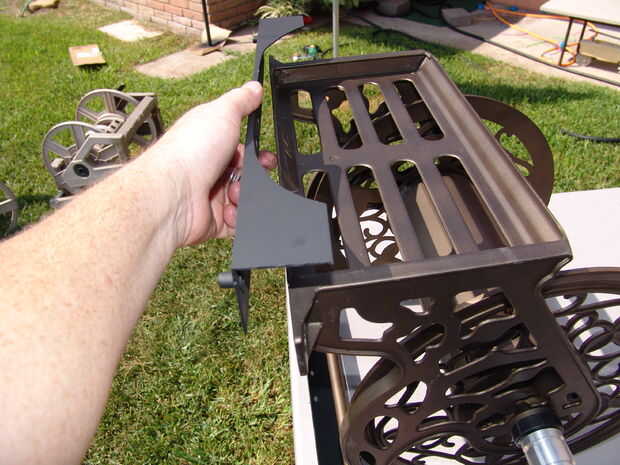

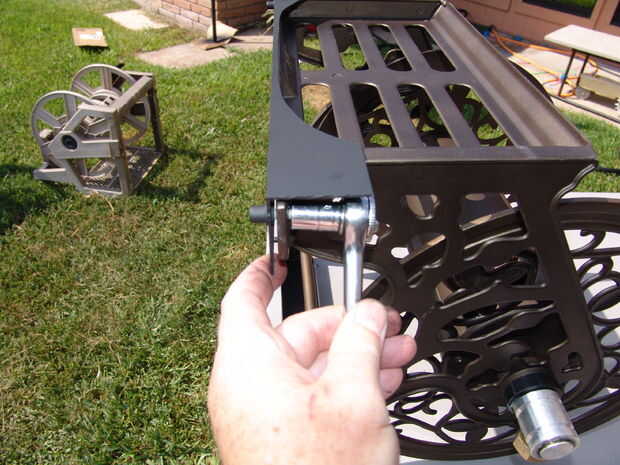

10) una vez que la pintura esté seca ahora puede montar el top cruzado y abajo soportes transversales a cada carrete de manguera.

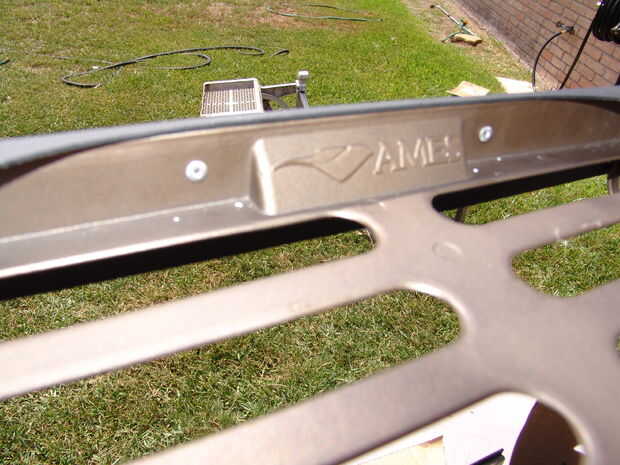

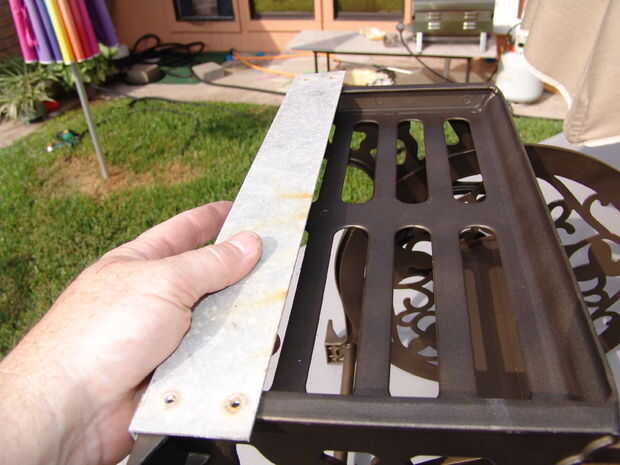

11) encontré que la Cruz superior apoyo fue desviar más de lo que me ha gustado por el corte que hace mejor utilizar el estante superior del carrete de la manguera y decidió poner dos remaches pop para corregir la desviación y más mantenerla para el carrete de la manguera. Ver las fotos. Esto funcionó bien.
12) si todo fue hecho correctamente ahora han dos enrolladores con los soportes transversales montado y listo para el apernado a los pernos en U.
