¿Doble giratorio poste montado jardín enrolladores (8 / 10 paso)

Paso 8: Montaje de los carretes de la manguera al polo

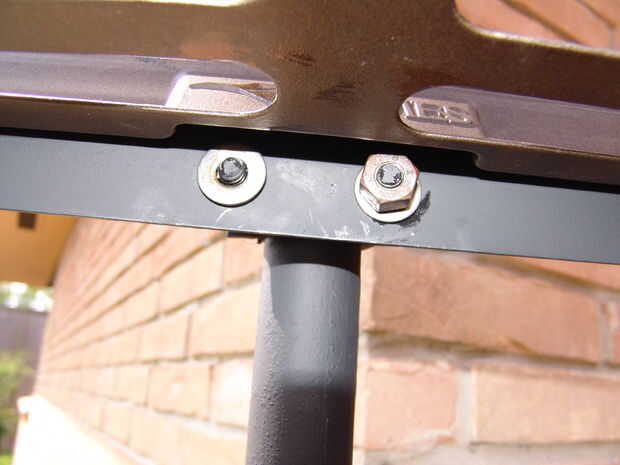

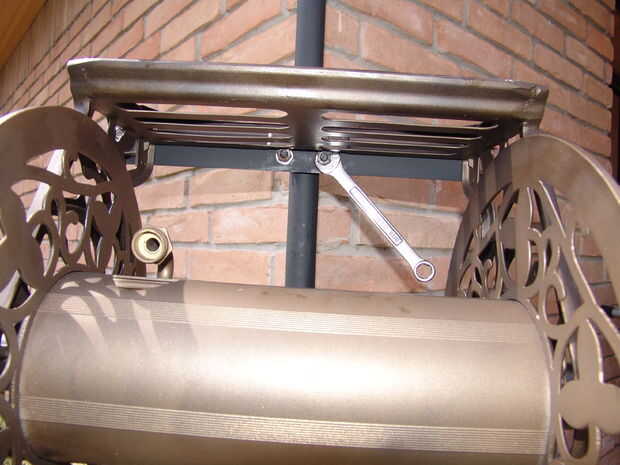

1) uno de los carretes de la manguera y Monte (con arandelas y tuercas) el travesaño superior a la abrazadera superior que coloca en la posición de carrete de manguera superior.  Mover la abrazadera superior hacia arriba o hacia abajo según sea necesario para alinear la parte inferior Cruz los orificios del soporte con la parte inferior de perno en u y luego, utilizando las arandelas y tuercas, Monte el botton Cruz apoyo a la abrazadera inferior.  Ver fotos.

Consejo: Una vez que sabía donde los pernos en U ser montar a caballo en el poste había lubricada esa zona con grasa.

2) la parte inferior de perno en u de la enrolladora de manguera superior ahora se debe montar con éxito y ser libre para girar de un lado a otro sin ninguna dificultad.  Si no es fácil de girar le necesita a Desenroscar las tuercas en el paso #1 arriba Afloje las tuercas restantes que sostienen los pernos en U al polo.

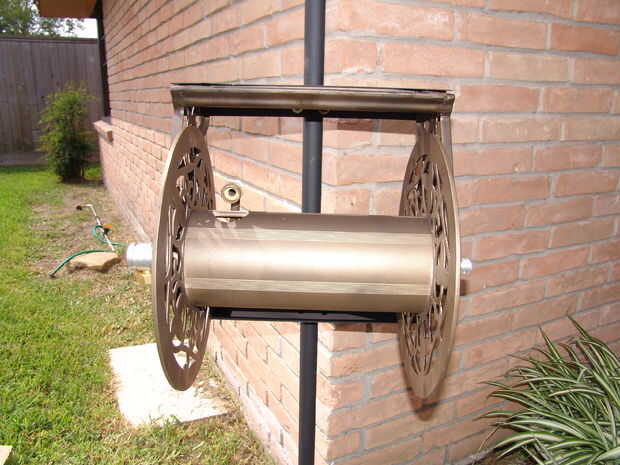

3) si no está ya instalado es necesario instalar la manivela del carrete de la manguera.  Ahora Compruebe la altura del carrete manguera superior girando la palanca.  Si se siente bien consulte con su esposa, esposo, hijos o quien necesite utilizar esta obra del genio científico y asegurarse de que funciona para ellos también.  Recuerda cuando monte que la manguera de jardín que allí será un esfuerzo importante para "carrete" la manguera así que piensa en esto cuando está comprobando la altura.  Ajustar la altura necesaria con su fiel llave allen y collar de parada del carrete de la manguera superior en movimiento.  Cuando todo el mundo es feliz hacia #4.

4) Repita los pasos 1-3 anterior para montar la manguera inferior del carrete.
