Paso 4: Configurar el interruptor Dual con pfodWifiConfigV1
Una vez que el FioV3 ha sido programado con el bosquejo de pfodSwitchPower_FioV3_WiFi.ino , puede configurar sus parámetros WiFi y portNo StaticIP/DHCP y el servidor a través de pfodWifiConfigV1.
Para hacer esto primero instalar la aplicación gratuita para Android pfodWifiConfigV1 de Google Play. Si no tienes Google Play en tu teléfono móvil puede instalar la aplicación desde SlideMe. Si no tienes un móvil Android todavía puede hacer la configuración de una computadora usando Telnet.
Continuación, inicie la aplicación pfodWifiConfigV1.

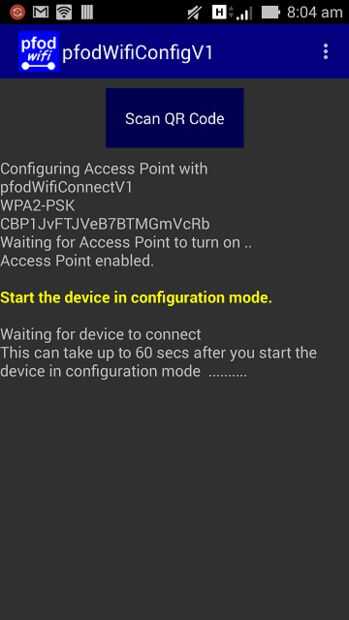

Luego presione el botón de escaneo de código de QR y escanear el código QR adjunto para el doble interruptor. Este código se utiliza para abrir un punto de acceso en tu móvil.
Nota: algunos proveedores de red intentan impedir que crear un punto de acceso en tu móvil, dependiendo de su contrato. Si la aplicación de pfodWifiConfigV1 no puede crear un punto de acceso en tu móvil tienes que usar la opción de Telnet para configurar su dispositivo.
Ahora con el poder apagado, presione ambos botones en el interruptor doble y conecte la alimentación. Ambos botones parpadeará durante 10 segundos, indicando que se encuentra en modo de configuración. Cuando el parpadeo se detiene la WiFly probar y conectar con su punto de acceso móvil. (Nota: Si el cable FioV3 USB está enchufado en el ordenador se retrasa el inicio de la intermitente durante unos 10 segundos mientras que la conexión USB se clasifica hacia fuera.)

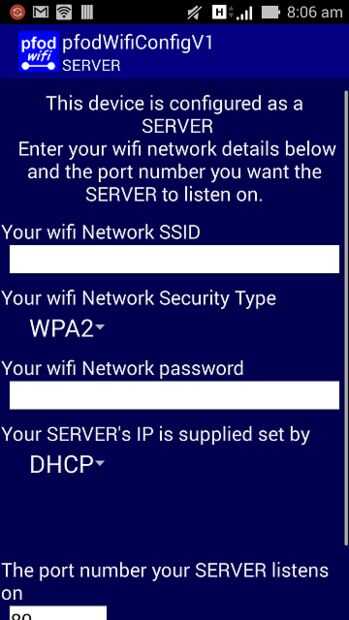

Cuando el interruptor doble se conecta al punto de acceso temporal de tu móvil, la pfodWifiConfigV1 muestra las configuraciones disponibles según lo definido en el bosquejo. En este caso la configuración disponible es como un servidor DHCP o StaticIP y portNo para el servidor escuchar en.
Si desea utilizar DHCP, haga clic en la gota STATICIP y cambiar a DHCP.
Aquí hay un ejemplo que rellena con datos ficticios. (Como se muestra en las instrucciones de doble interruptor anteriores, esta unidad es la realidad configuración de 10.1.1.102:4984 )

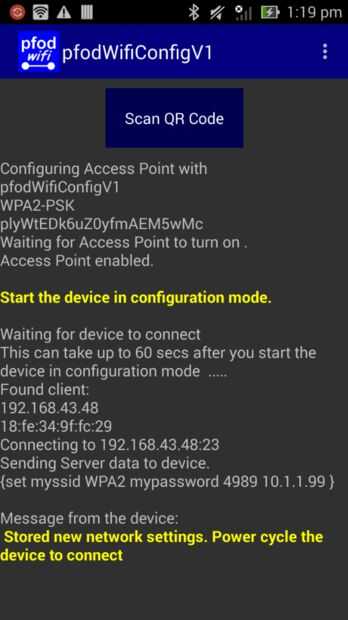

Haga clic en "Hecho" envía los datos para el doble interruptor para ser guardado en la EEPROM y aparece la pantalla final del anterior.
Tenga en cuenta el simple mensaje de texto enviado a la ESP8266
{set myssid WPA2 micontraseña 4989 10.1.1.99}
Si se utiliza telnet para configurar el módulo, este es el tipo de mensaje que se envíe. Véase la definición del Protocolo de pfodWifiConfigV1 para el formato de los comandos {sets.
Luego encender el interruptor doble se conecte a su red local y comience a escuchar en 10.1.1.99:4989 para las conexiones pfodApp. Como se muestra en las instrucciones de doble interruptor anteriores, esta unidad es la realidad configuración de 10.1.1.102:4984.
