Doble Led intermitente - Simple primer proyecto electrónico (2 / 4 paso)

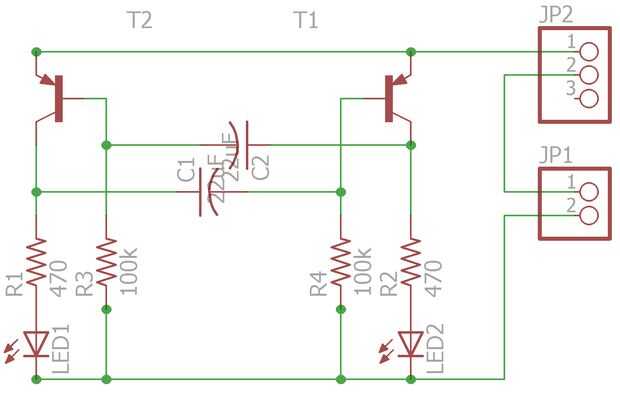

Paso 2: Piezas y esquema

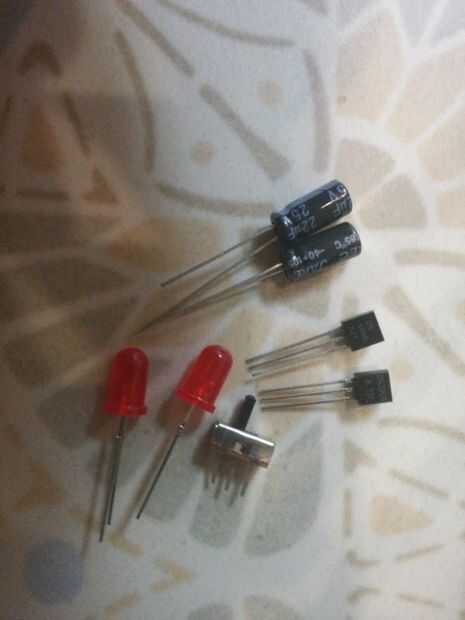

Para construir este proyecto que se necesita:

Resistencias 2 x 470 ohmios

Resistencias de 2 x 100K ohmios

(Usted puede conseguir las resistencias del Sparkfun, tiene resistencias de 500, incluyendo lo que necesitamos, y es bueno tener)

Capacitores de 22uF x 2 (los de eBay o amazon, puede obtener por sobre 0.3 $)

Transistores PNP de X 2

2 x 5mm LEDs (cualquier color que te gusta)

1 X mini interruptor SPDT

Clip 1 x pila de 9v (sólo la Sparkfun vende con conectores en el extremo, retire con cortadores / stripers de alambre)

Lista de deseos de Sparkfun: http://sfe.io/w125173

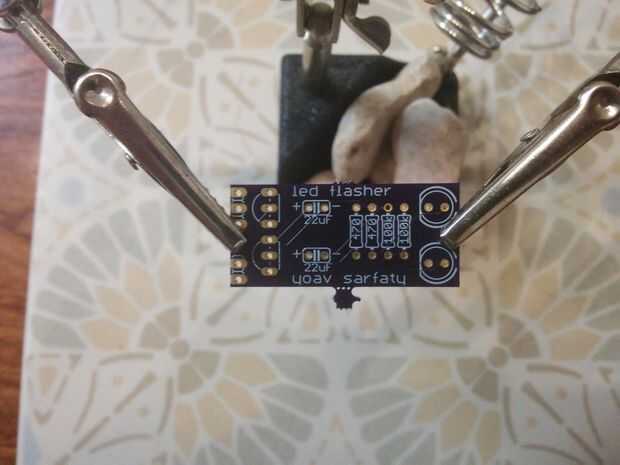

Usted también necesitará una junta a soldar, puede usar un protoboard (siga el esquema) o pedir uno de http://oshpark.com (uso del archivo de brd).
