Paso 1: El Hardware - tecnología
Portátil Thinkpad T23
Adaptador USB inalámbrico 130 de D-Link DWA
Dynex™ - tarjeta de 2 puertos USB 2.0 PCMCIA para portátil
Tarjeta CF de 8GB con adaptador de coche del ordenador portátil
4GB USB flash drive
Hub de 4 puertos USB genérico
Kit de la pantalla táctil con adaptador USB
Lenovo L171P LCD Monitor
Cable de extensión
El portátil Thinkpad T23 tenían en mano había visto mejores días. La placa base sólo había sido reemplazada el disco duro había muerto por segunda vez, el CD-ROM ha dejado de leer, y los plásticos habían sido pegados sin éxito varias veces. Para un ordenador portátil, fue más allá de su primer. Pero para una nueva vida como un marco de Fotos Digital, se acaba de empezar. La pantalla LCD de 14,1" puede manejar hasta 1024 x 768 y 32 bits de color. Excelente para fotos. El procesador, un viejo PIII de 1,13 GHz y 512 MB de RAM son justo por encima del estado de netbook, y todavía el portátil pesa más de 5 libras. Todavía funciona, sin embargo, ahora para tener listo.
El disco duro del ordenador portátil fue malo, así que lo reemplacé con una tarjeta CF de 8GB con un adaptador del ordenador portátil. He leído todas las historias de horror de la utilización de tarjeta compact flash para un disco de sistema operativo, pero tiré la precaución al viento. Además, la unidad de CD era hosed, así que fui allí alguna idea para un sistema operativo Live CD. Me quité el plástico de la pantalla LCD y restos de la palma. Mantuve el plástico del fondo intacto para mantener el Motherboard, Tarjeta madre, ventiladores y la batería. sí, yo estoy manteniendo la batería en el portátil, en caso de apagón. Mi tech tiene batería back-ups, así que tiré la precaución al viento otra vez. Que aumentar el peso total, pero exceso de ingeniería los marcos con el peso en la mente.
Tuve que mantener el teclado conectado, porque el botón de encendido está integrado en el teclado. Estoy dejando la parte posterior del marco abierto para el acceso al botón de encendido, si la necesidad se presenta.
Ahora no vino el Thinkpad T23 con tarjetas inalámbricas o puertos USB 2.0; sólo dos puertos USB 1.1. El adaptador USB inalámbrico en mi cofre del tesoro de la tecnología es un D-Link DWA 130. Prefiere un puerto USB 2.0. Así que, cogí un Dynex™ - 2-Port USB 2.0 tarjeta PCMCIA para portátil. Yo también lanzó en un genérico 4GB USB flash drive para espacio de intercambio en el segundo puerto USB 2.0. Yo también he pedido un kit de la pantalla táctil de e-bay. Tomó para siempre llegar de China, pero valió la pena. La pantalla táctil conectada a uno de los dos puertos USB 1.1 viejo. El otro puerto 1.1 es hogar de un hub de 4 puertos genérico que tuve en mi pila de piezas. He colocado el hub de 4 puertos en la parte inferior del marco. Esto ha venido práctico para conectar unidades USB, teclados, ratones y similares.
El Kit de pantalla táctil vino de China, por lo que el envío fue más que el juego real. Sólo me podía permitir un juego para 14,1" LCD pantalla de la portátil. Esto es desafortunado, pero realizable. El kit de pantalla táctil para lo otros 17" LCD pantalla más caro debido a que es de mayor tamaño. Tener una pantalla táctil está bien por ahora, aunque tener dos pantallas con una interfaz táctil sería tan genial. La pantalla táctil viene con el vidrio sensible presión, placa de controlador de interfaz USB y cable USB. El vidrio se intercala entre la mata de núcleo de espuma del marco y el LCD del ordenador portátil. La tarjeta controladora se fija dentro de la estructura y el cable al puerto USB 1.1 en el portátil.

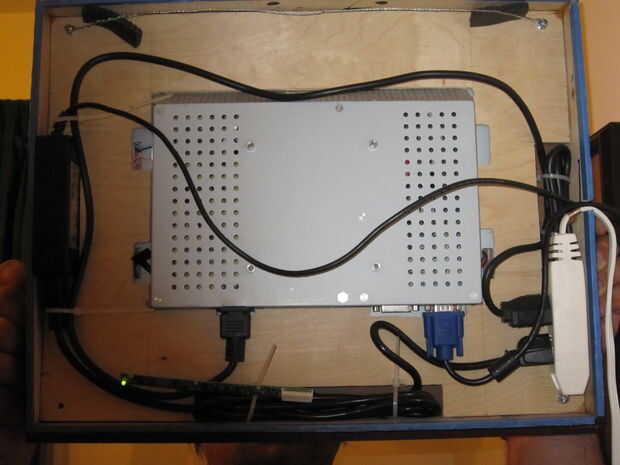

Las otras casas de marco el Monitor de LCD Lenovo despojado y el adaptador de alimentación portátil. El monitor externo es 17" visible con resolución de 1280 x 1024. Tuve dos pantallas a la misma resolución de 1024 x 768. Con todos los adaptadores y tal en el marco del ordenador portátil, había poco espacio para el ladrillo de la energía del ordenador portátil. Quería minimizar la cantidad de cables colgando fuera de los marcos, así que los cables de alimentación del monitor y el adaptador de alimentación portátil enrollado y conectado a la extensión dentro del segundo marco. El cable de extensión es el único cable visible y que cuelga de los marcos de la foto. Hay dos otros cordones entre los marcos; el portátil corriente continua desde el ladrillo de la energía y el cable VGA. Ésos son invisibles desde la parte delantera y oculta entre los cuadros.
