Paso 1: PCB y Asamblea
IC1 y IC2 - regulador 7805 serie
IC3 - regulador 7812 serie
Q1 - Transistor de NPN MJ2955
R1 - resistencia de 1 ohmio/.5 watt
R2 - resistencia de 10 ohmios/.5 watt
C1 y C2 - 4700 uF / condensador electrolítico de 16 voltios
Disipador de calor

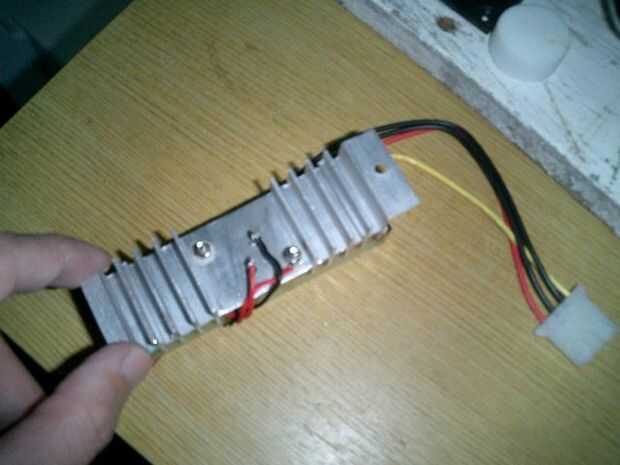

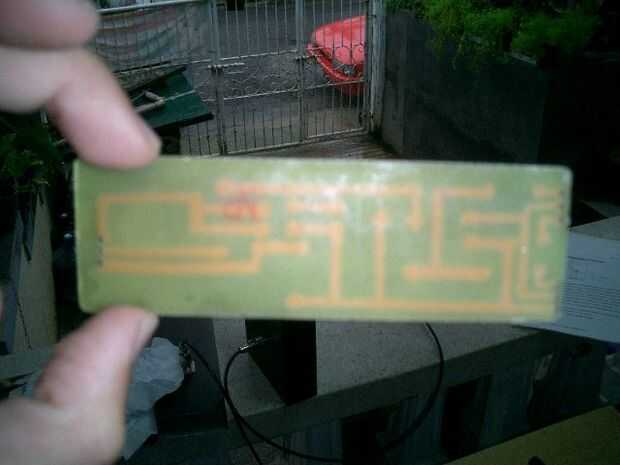

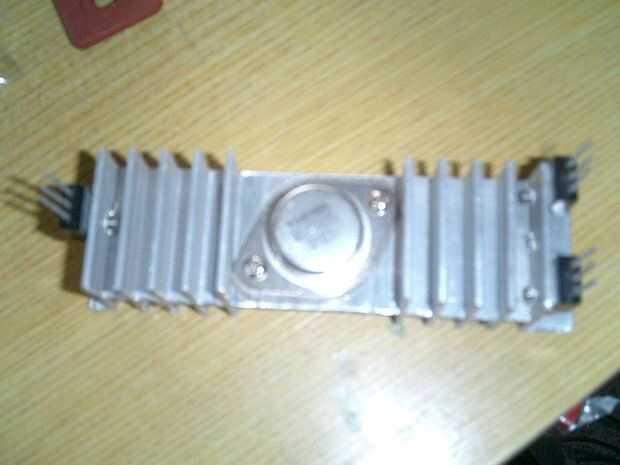

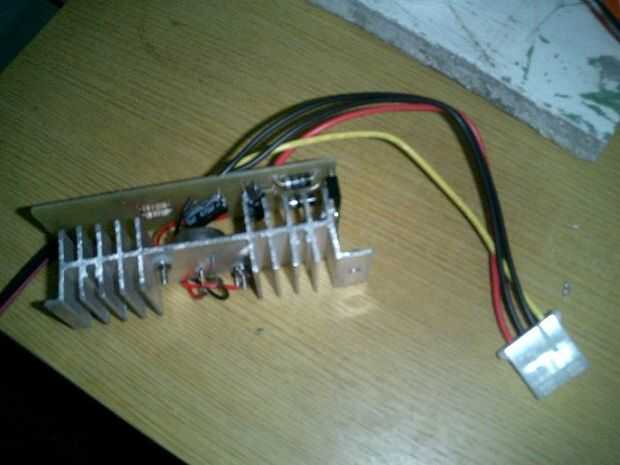

Usando el diagrama, hacer el PCB, se puede ver en mi anterior blog. Coloque el disipador de calor suficiente para todos los IC mantener un calor normal. Mi diseño de PCB para el diagrama, este se ajusta con mi plan de poner todos los reguladores y transistor en un disipador de calor. Yo había atornillado todo calor generando componentes usando solamente un disipador de calor, como se puede ver, el centro es el transistor MJ2955, dos 7805 en el lado derecho y el 7812 a la izquierda. Soldamos todos los componentes incluyendo el conector MOLEX para el CD-ROM y este proyecto está listo para la prueba.
