Doble voltaje regula la fuente de energía para proyectos Arduino/microcontrolador (1 / 5 paso)

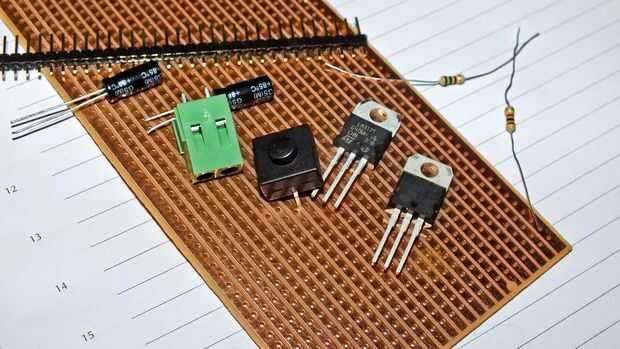

Paso 1: Material necesario

1) tira Junta, tomó un tablero de 24 tiras
2) bloque de terminales 1 (tomé un tornillo terminal)
3) interruptor 1
4) 3 condensadores electrolíticos (recomienda 10uF dos y uno de 1uF, sino han utilizado todos 10uF)
5) 2 resistencias (R1 y R2, donde la relación R2/R1 debe ser casi 1.64. He usado R1 = 1k y R2 = 1.5 k en vez de 1.64 k. Por esta razón me voy sale 3.13V, no 3, 3V. Puede utilizar una calculadora como esta)
6) jefe del pin 2 de macho (opcional)
7) regulador de voltaje de 5V LM7805 IC
8) regulador de voltaje LM317 3,3 v IC
