Paso 3: Construcción de la caja
Mi diseño para la base de la caja fue el marco y la placa se deslice en la caja trasera. Esto permitiría que la carga cables a retirarse para viajar, o para permitir la modificación cuando inevitablemente actualizar mi teléfono. El cuadro tendría que sostener la placa trasera firmemente y ocultar todos los cables.
Paso 1. En el diseño de la caja, comencé con la placa previamente diseñada y el marco. Sabía que sus dimensiones y sabía que quería sentarse en ángulo. Que primero dibujaba y luego comenzó a diseñar el cuadro alrededor de ella. Desde el teléfono es 0.5" de profundo, pero la placa de cobre sólo sienta 0,25" desde el borde del marco, tuve que construir el marco en la parte inferior por 0,25". Elegí sólo subir 3" para que mis botones de volumen todavía estarían expuestos a la acumulación. Esto condujo a la elección del diseño estético de sólo tener la caja subir ese alta. Pendiente la parte de atrás abajo 22,5 grados para hacer un ángulo recto con el bastidor. Para planificar mis recortes usé las funciones anteriormente descritas. Por ejemplo, la altura total de la caja es (0,25" base) + (3,7" el lado adyacente del triángulo formado por 4" de marco pendiente trasera 22,5 grados de vertical – COS 22. 5 * 4") + (0.5" el lado opuesto del triángulo formado por va de la parte posterior del chasis al frente en un grado 22,5 subida respecto a la horizontal – pecado 22.5 * 1.25") = 4,45".

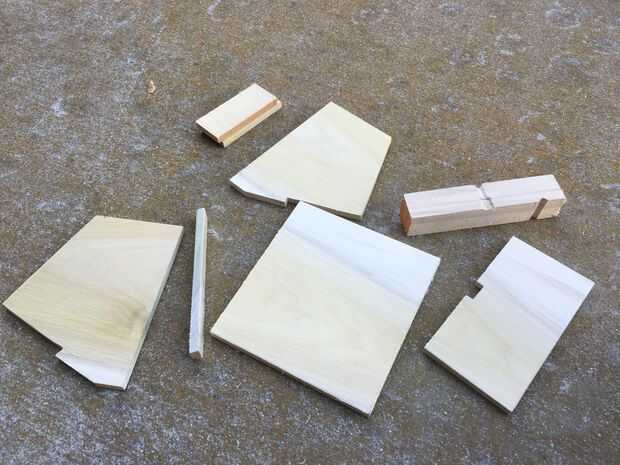

Paso 2. Usé mi sierra de mesa para cortar la madera de 0,25" a tamaño y forma. En retrospectiva habría cortar la madera en la parte frontal para cubrir los lados. En todos tuve 2 lados, 1 base, 1 tapa, forma 1 cuña para el frente, 1 placa, 2 piezas de acumulación para el marco y una pieza interior para sostener el enchufe. Utilicé el cuchillo para corte un tapón en forma de agujero en la pieza interior.

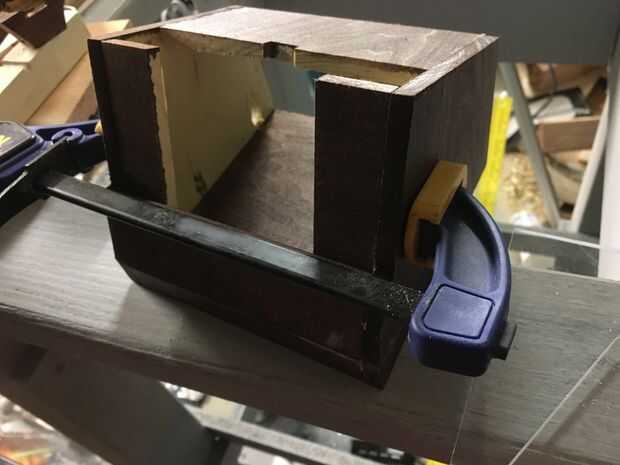

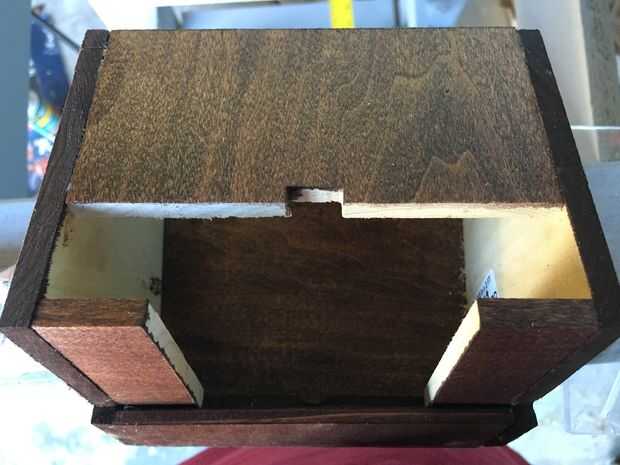

Paso 3. Después apliqué una mancha todas las caras exteriores, pegué el cuadro juntos. Terminé de clavar los lados, superior e inferior, porque era un poco floja. Usé un par ajustable barra abrazaderas para unir la madera mientras el pegamento seca. Finalmente perforó un agujero para ejecutar el conector de USB hub.
