Paso 12: La soldadura de los componentes

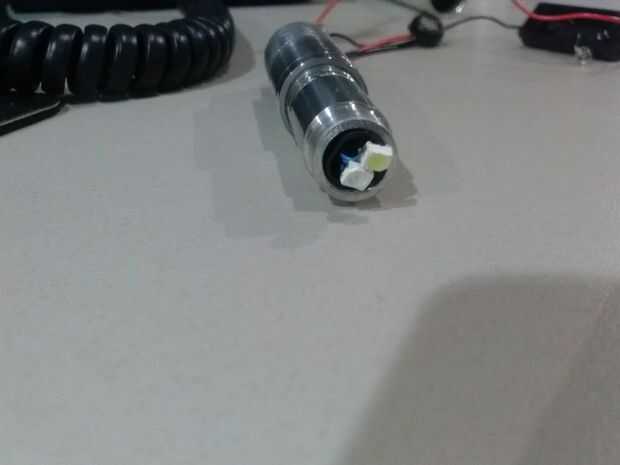

Utilice un buen soldador para soldar todos los componentes en el PCB. Guardar los LEDs para el final. Tal vez, no suelde el LED hasta saber su posición final y sabe cómo va a enrutar los cables.
Por favor, no tardarán en sanar las piernas ATTiny85. Utilizar una plancha caliente real y una soldadura que fluye bien. Toque en cada pierna tan brevemente como sea posible. Incluso puede ser una buena idea hacer una pausa después de 4 patas de soldadura, deje enfriar el chip hacia abajo y luego el resto de la soldadura. Sería triste si usted recibe el ATTiny85 todo programado y trabajo en un protoboard sólo para quemarlo hasta una vez que se suelda permanentemente a la PCB.

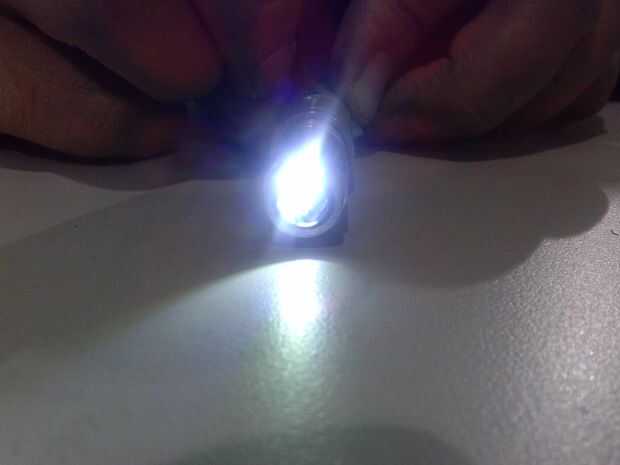

Aplicar energía y asegúrese de que tiene luces y sonido.

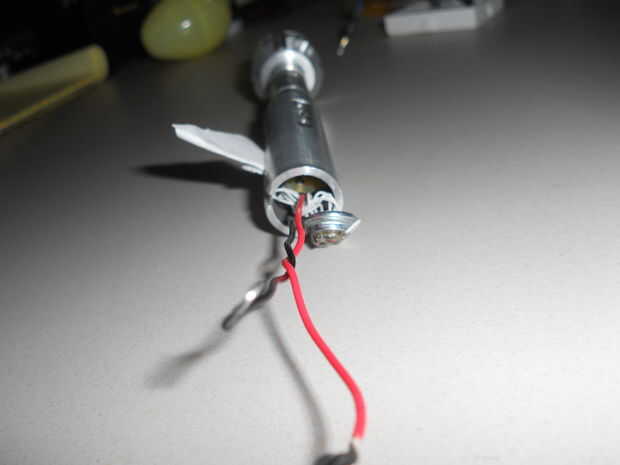

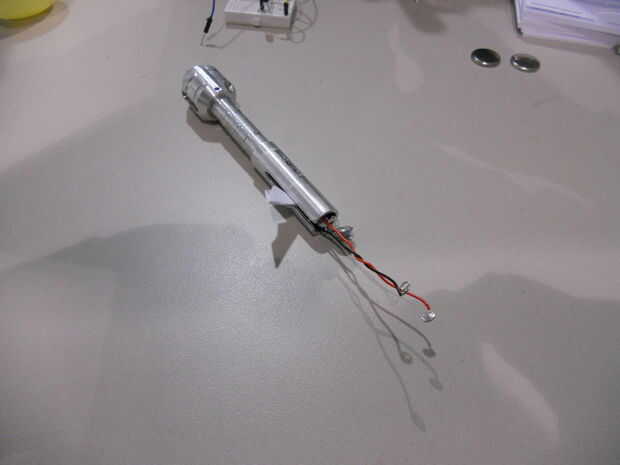

No pude averiguar cómo hacer un soporte de la batería en un espacio tan reducido. Mi solución fue encogimiento abrigo cuatro baterías juntos y conectar los cables al final. Los alambres se sujetan con cinta eléctrica firmemente envuelta.

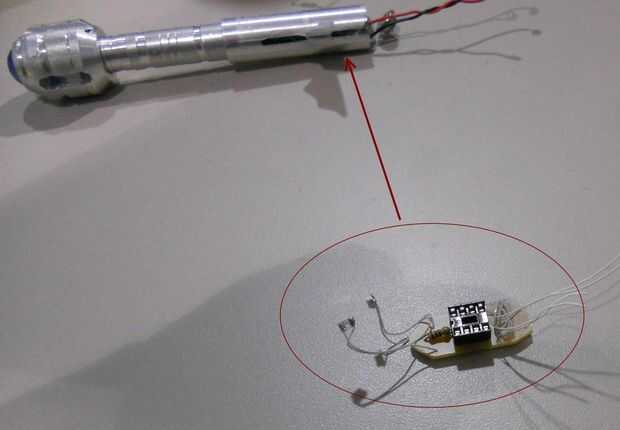

Pruebe la colocación de la placa para asegurarse de que el interruptor táctil está debajo y centrado en el conjunto del interruptor deslizante. Si usted está seguro sobre el ajuste y la función del PCB, aplicar una pequeña cantidad de epoxi sobre el borde del PCB y deslícelo en su lugar dentro de la manga interior. Deje que el pegamento fijar.
