Paso 5: Uso de un torno
http://www.Sherline.com/latheins.htm (Como Sherline y deseo que tenía el dinero para comprar uno).
http://team358.org/files/Mechanical/HowToUseALathe.pdf
http://www.americanmachinetools.com/how_to_use_a_lathe.htm
En este paso voy a mostrar a través de imágenes cómo tiraron un pedazo, había centrado en la tirada, luego los cortes. El proceso más largo es el programa de instalación, que consiste en hacer que la pieza esté centrado y equilibrado, elegir la herramienta de corte correcta y asegurándose de que la herramienta de corte es la altura correcta. Elegir la herramienta correcta y ajuste de altura de la herramienta está cubierta en un montón de tutoriales y a menudo sobre preferencias del usuario. Pero centrar la pieza a cortar no está abierta a interpretación. Tampoco se centra la pieza y el resultado final se ve bien, o la pieza del centro el producto final es muy feo.
Como parte de la instalación, me di cuenta mis cortadores fueron en grandes para hacer el agujero para el mármol de cristal y tuve que hacer una herramienta de corte (barra aburrida). Proporcionaré enlaces para mostrar cómo eso se hace demasiado.

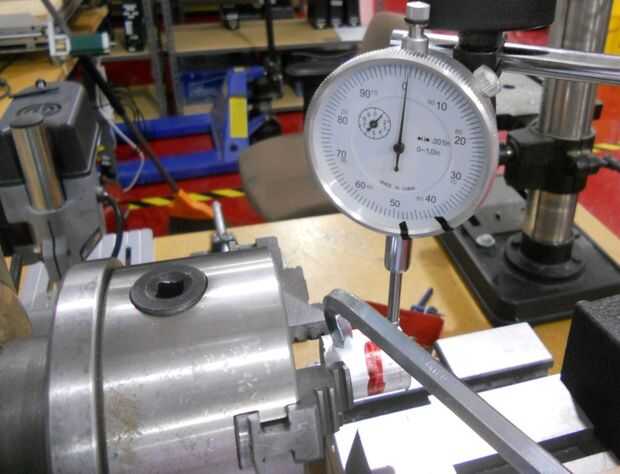

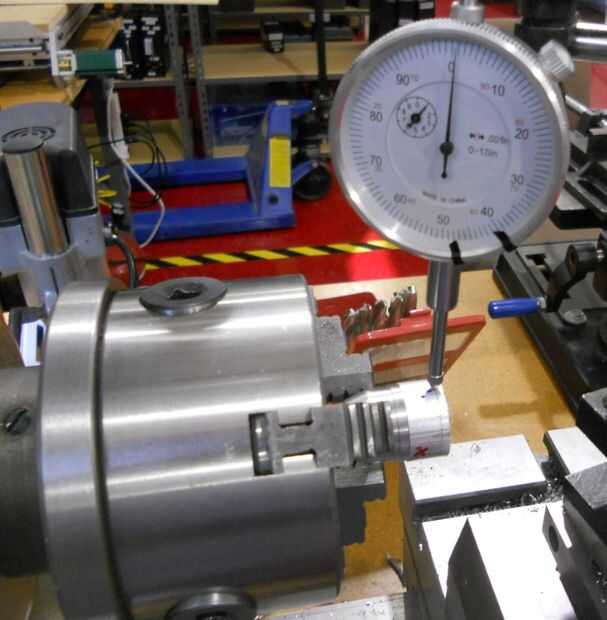

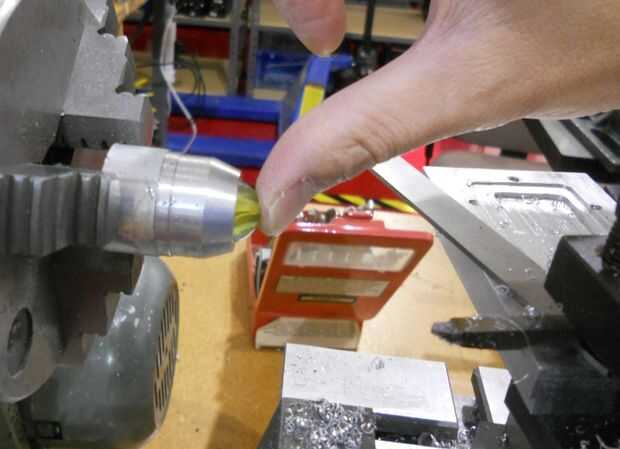

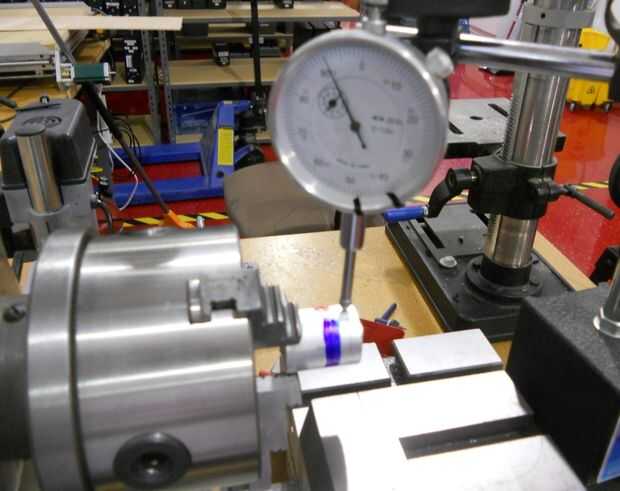

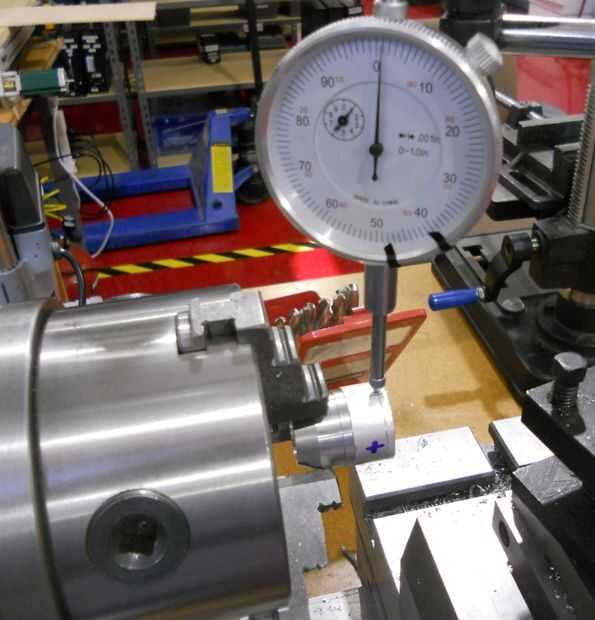

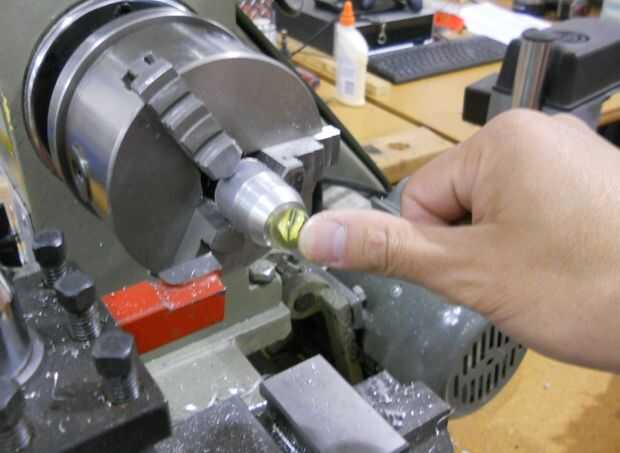

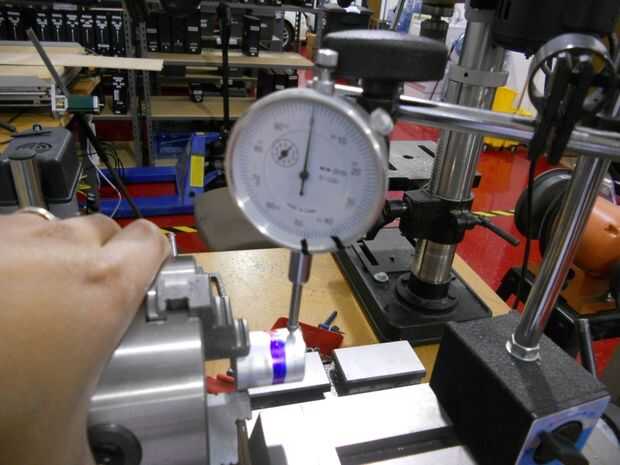

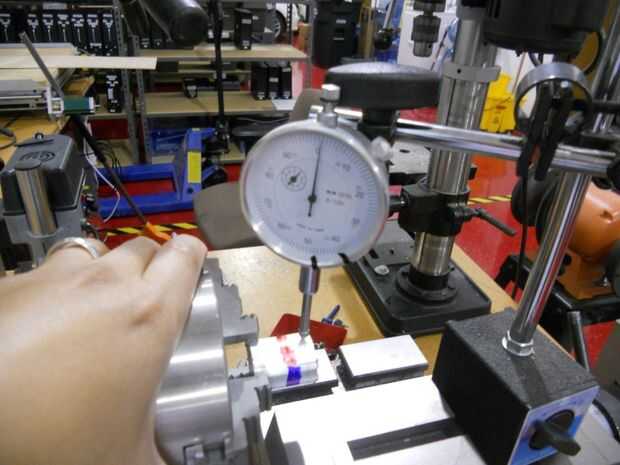

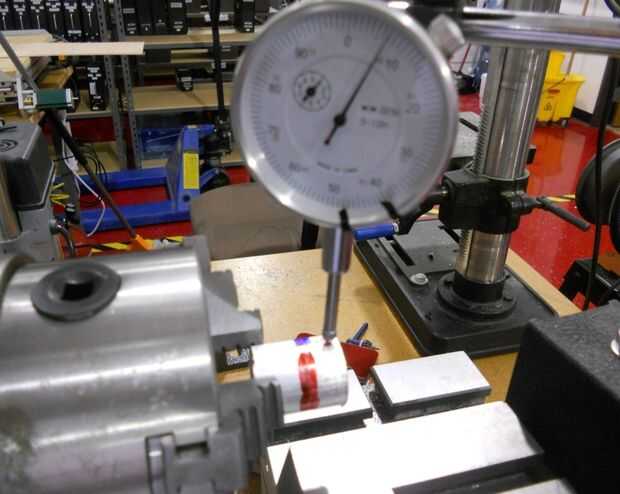

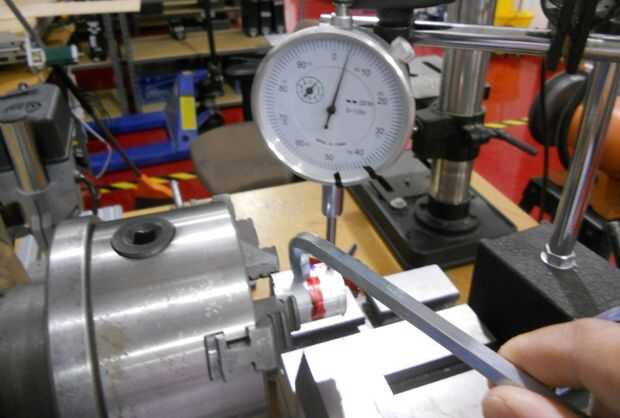

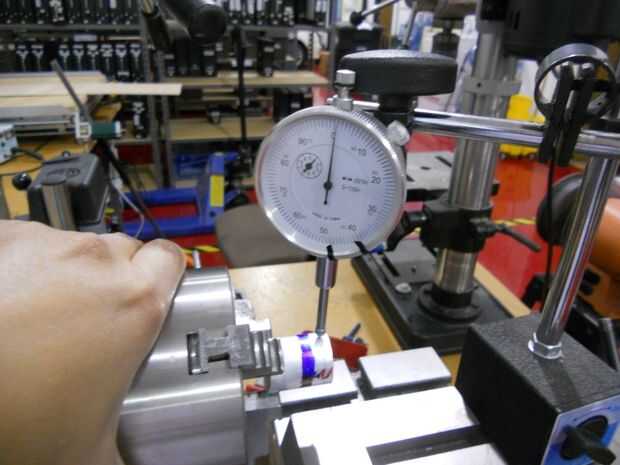

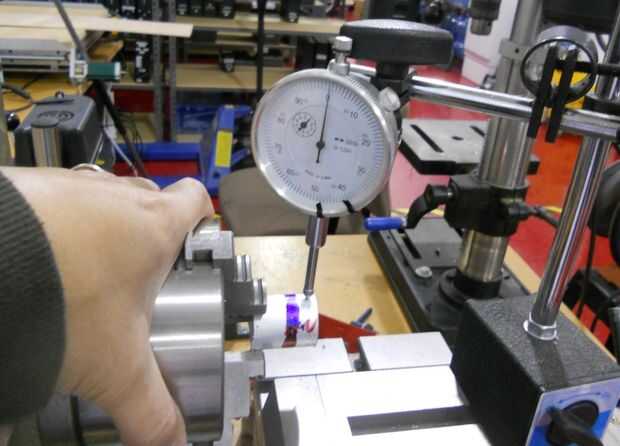

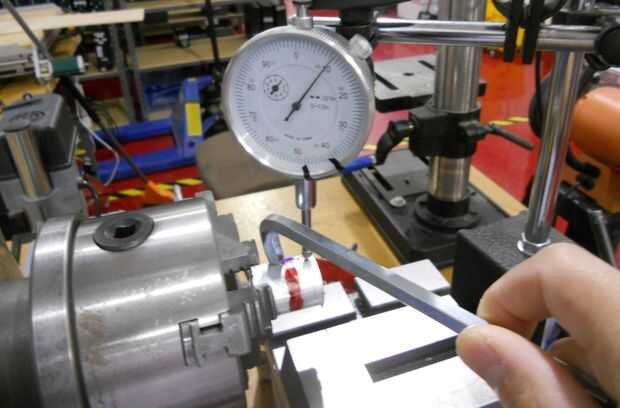

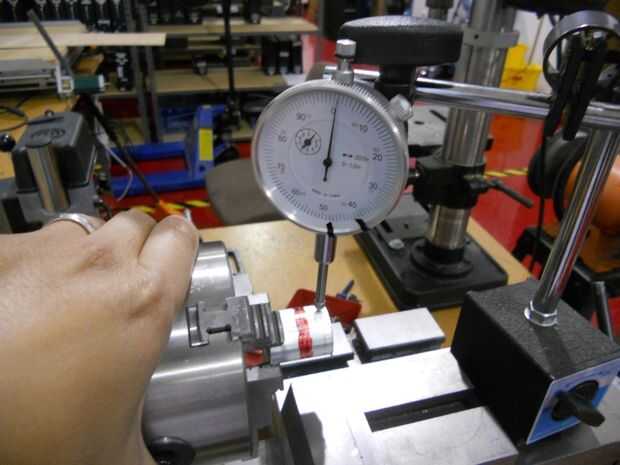

Primera pieza a la forma es el emisor. Tiraron un pedazo de 1 pulgada alrededor de la barra. Apretar el mandril lo suficiente como para sostener la pieza firmemente en lugar pero no firmemente bastante para empezar a girar (corte) se. Para ayudar a visualizar cómo centrar y equilibrar, de color rojo común y del otro lado azul. Me al mi indicador de base magnética y en la diapositiva. Puse la punta de la punta de prueba del indicador de dial 1/4 de pulgada de la punta de la pieza en el mandril. Comencé a girar el portabrocas con la mano lentamente y miró el reloj comparador aguja swing violentamente a través de la esfera. Hice una nota mental de mayor valor y el valor más bajo. Entonces rotaba el mandril para que la aguja del dial estaba en su valor más alto. Luego tomó una llave allen y aprovechado la parte superior de la pieza de trabajo mientras miraba la aguja del dial hacia un valor más bajo con cada golpecito. Estaba tratando de llevar la aguja del dial en el medio de mayor valor y el valor más bajo. Una vez que lo tengo cerca (unos 3-5 miles de pulgada) rotaba el portabrocas con la mano otra vez, haciendo una nota mental de mayor valor y menor valor otra vez. la segunda vez girando el portabrocas con la mano el reloj comparador no se movía tanto. Otra vez, me gire la pieza el valor más alto en el indicador de dial y golpee la parte superior de la pieza de trabajo para mover la aguja del dial entre el valor más alto y más bajo. Gire a mano otra vez y la aguja debe ahora o permanecer constante o sólo mover miles uno de una pulgada. Apriete el mandril completamente. Todo este proceso solía llevarme en cualquier lugar de 10 a 15 minutos porque aprendí por mi cuenta y nadie me lo explicó. Ahora puedo centro de un objeto en una tirada en unos 2 minutos. Quitar el indicador de dial.
La pieza está centrada ahora y está lista para activarse.

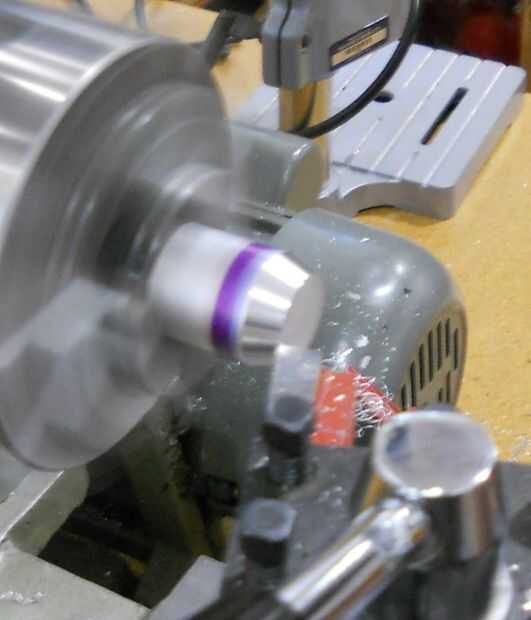

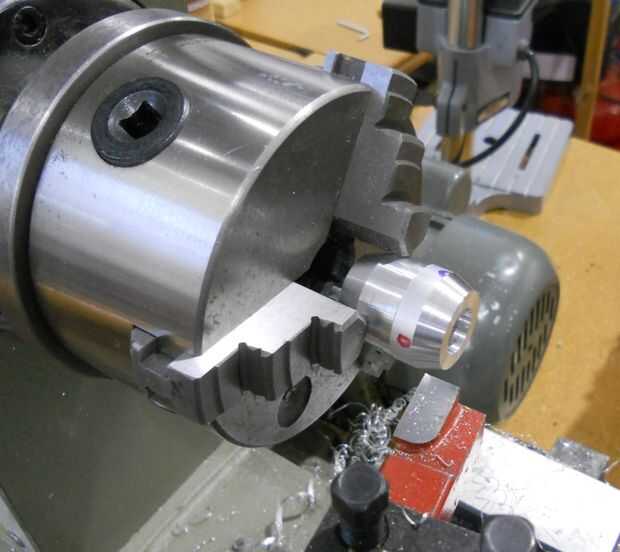

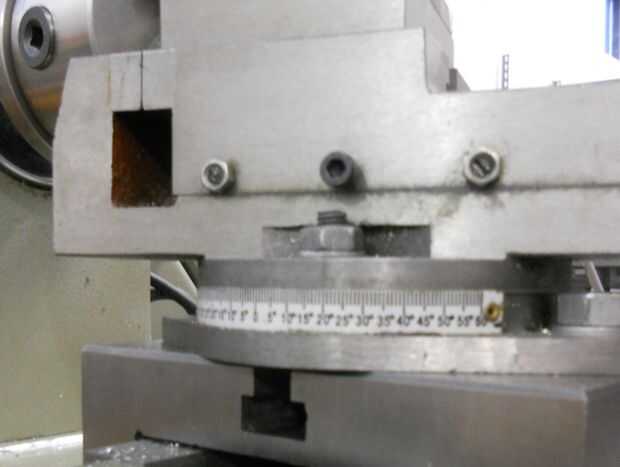

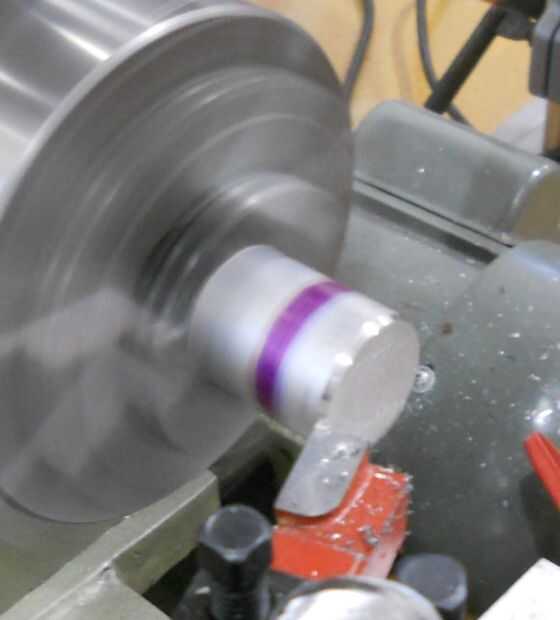

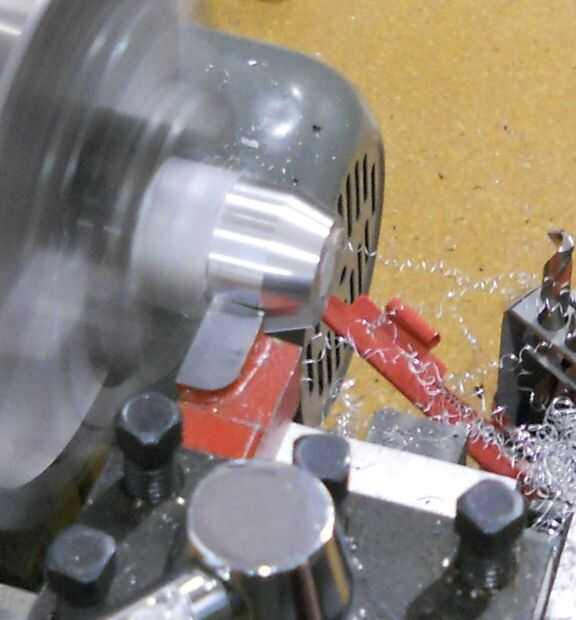

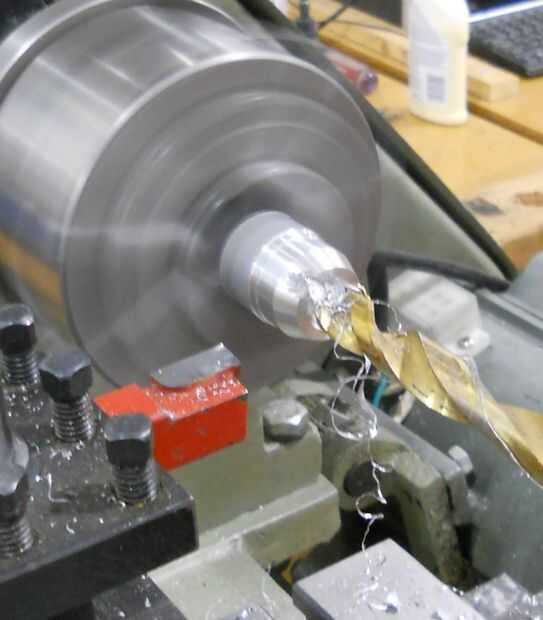

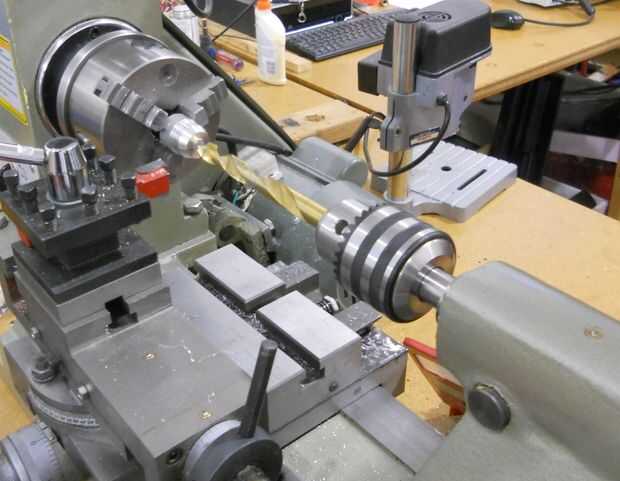

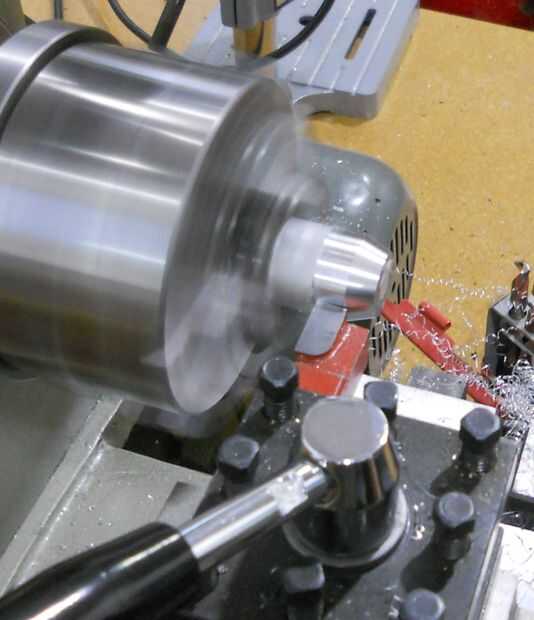

He girado mi portaherramientas a la posición de 20 grados y se convirtió la parte superior del emisor. Luego girar el portaherramientas a cero grados y otro cortado a mi. Os adjunto un portabrocas a la acción de la cola y ponga un 1/2 pulgada broca en. Con un montón de WD40, perforar un agujero a través del centro del emisor. Aceite de corte o roscado aceite también funciona.

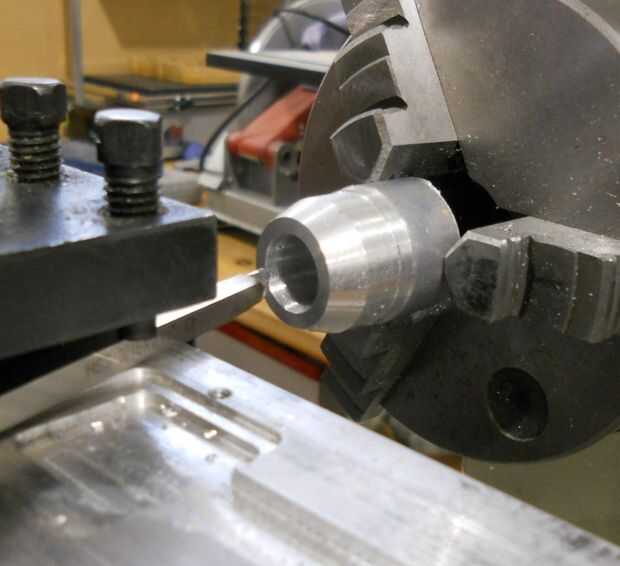

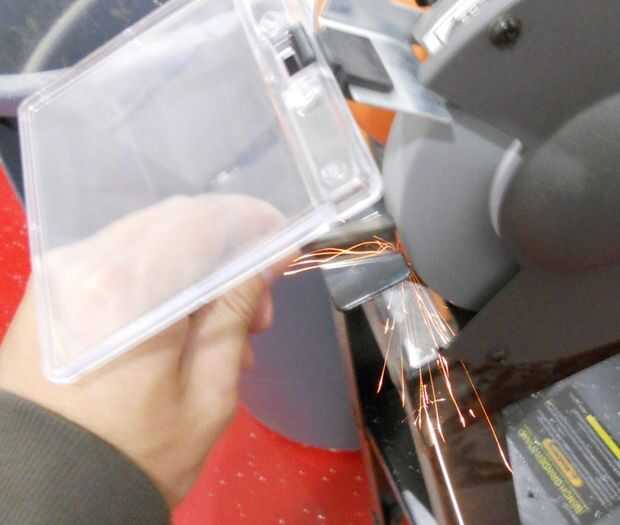

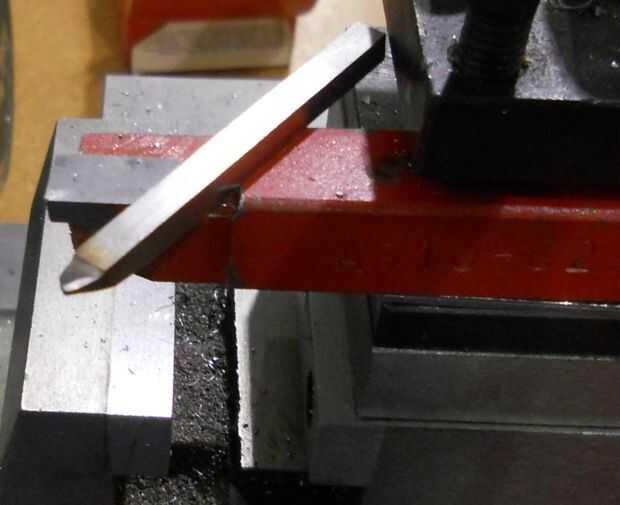

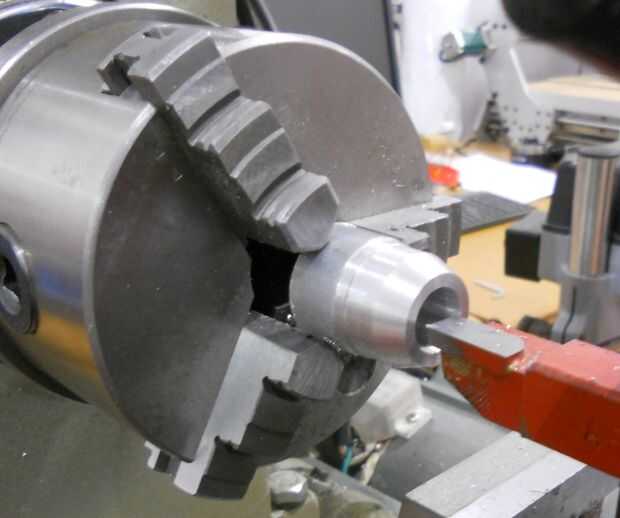

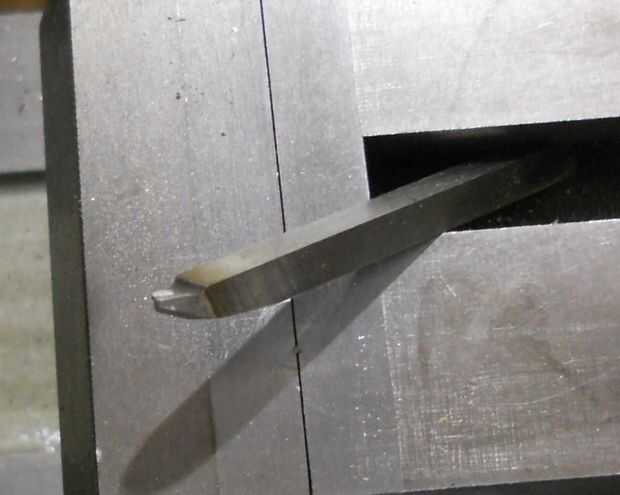

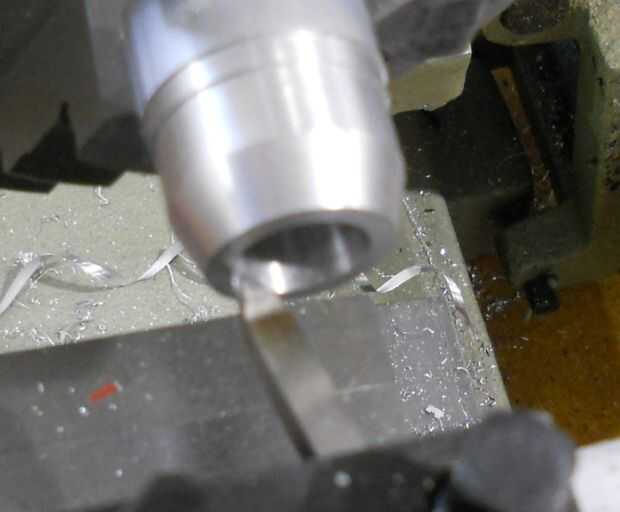

Las herramientas de corte que tengo son cortadoras de 1/2". son demasiado grandes para caber en el agujero del centro. Pero necesitaba para hacer el agujero más grande para que el mármol de ajuste. Lo que hice fue conseguir una herramienta HSS cuadrada 1/8" en blanco y formado en una barra aburrida. He seguido estas dos instrucciones.
http://www.Sherline.com/grinding.htm
http://littlemachineshop.com/instructions/GrindingToolBits.pdf
Es mucho más fácil de lo que parece. Asegúrese de tener un vaso de agua cerca y enfriar la herramienta en blanco con frecuencia.

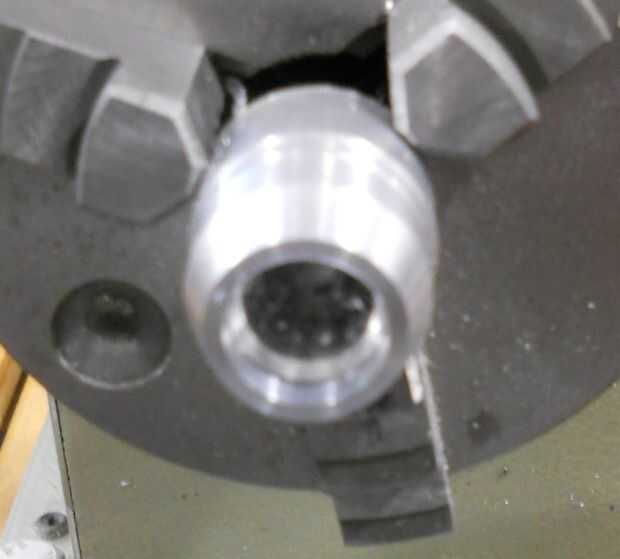

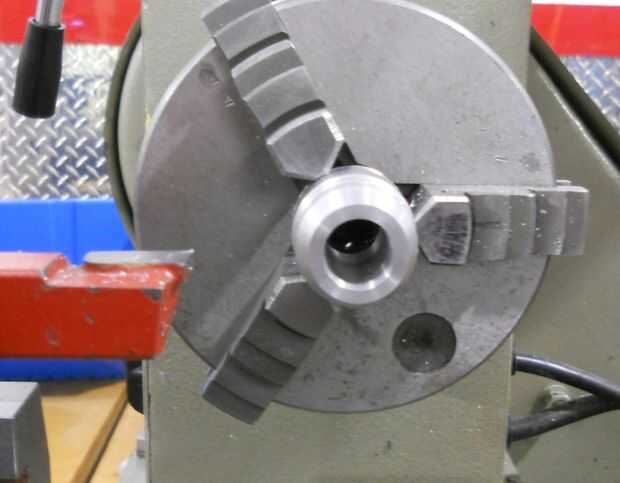

Una vez hecho el agujero para el mármol, i había quitado la pieza de la tirada, girar el extremo sobre extremo 180 grados y volver a lo tiraron. Hice el proceso de configuración nuevo y dio vuelta la pieza a su forma final.
El cuello, la manga interna y cuerpo principal siguieron el mismo proceso exacto arriba. una vez que todas las piezas se convirtieron. Hice un ajuste de prueba de crudo.
Espero que todo el mundo disfruta de las fotos.
