Paso 9: Tablero de Control: siempre en los cables

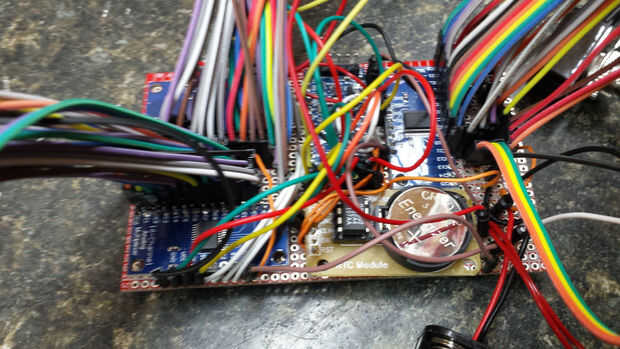

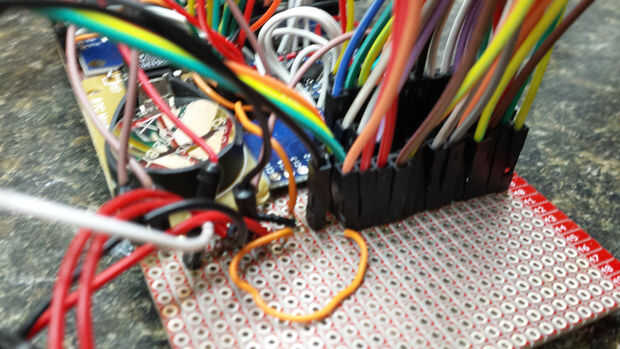

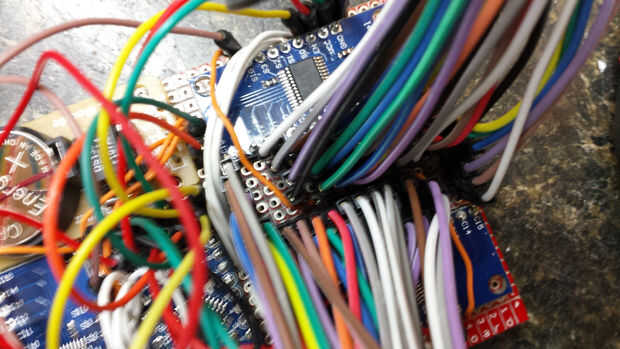

En los diales, los LEDs en los anillos interiores y exterior deben ser en todo el tiempo, ya que todos los números de Gallifreyan están encerrados en un círculo, y todos los números muestran el anillo en el centro de cero. Por lo tanto, el reloj debe tener 48 LED que siempre está en: 8 en cada aro exterior y 8 en cada anillo interior (16 en cada esfera). Para los dos primeros diales correspondientes a los primeros 2 multiplexores, puede cable 32 cables de jumper entre los tableros de mux y puente de todos juntos, luego conecte todos 32 a uno de los pines de señal. Para el 3 º tablero de mux, los 16 puentes ajuste bien delante del multiplexor si se les arreglan bien antes. También deben conectarse con el conector de señal cercana.
Importante: En algunas de las fotos estos 16 LED están conectados directamente al pin Raw. Esto es incorrecto! Si usted con alambre los LEDs de esta manera se calientan, ya que no están conectados al potenciómetro.
Trata de como se puede ir con la electrónica hasta la fecha, por lo que el siguiente paso es construir el marco.
