Paso 14: Parte 4: montaje del marco
Ahora que finalmente tienes todo lo que necesitas! Hay pocas cosas más que hacer para conseguir trabajo. El montaje final es bastante sencillo, pero puede ser muy lento para que todos los cables bien. Para mi reloj he añadido un cable puente extra a cada LED de rigor, pero en su mayor parte resultaron para ser innecesaria excepto la esfera más alejada de la tarjeta de control.

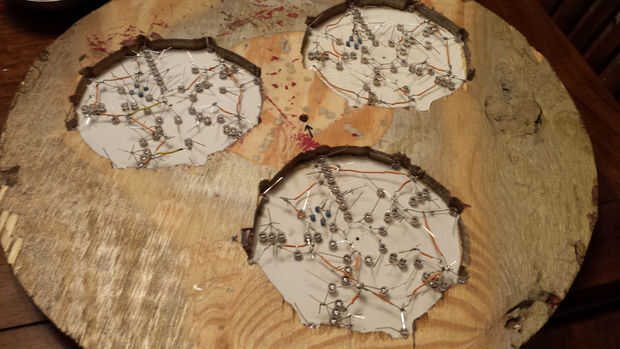

Comience por conectar los LEDs a sus correspondientes cables en el tablero de control. Lugar la junta entre la parte superior dos diales para el mejor ajuste. Puede organizar los cables de tal manera que mantenga la Junta hacia el marco un poco. Recomiendo usar cinta aisladora en lugar de la cinta Scotch utilicé en estas fotos.

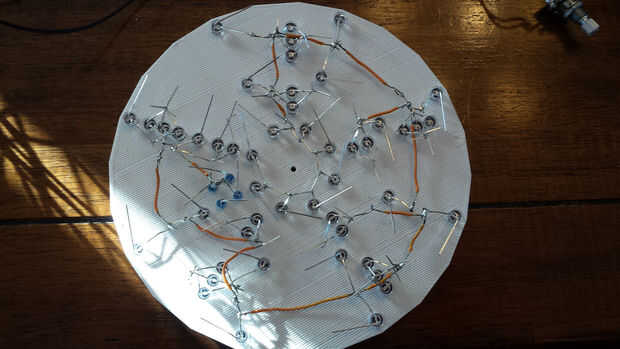

Para cablear los diales correctamente, conectando C0 al anillo medio y entonces van hacia la derecha (de la parte posteriora) a partir de la línea más cercana al grupo de 4 LEDs de 3mm, cableado interior pares primero de C1 a C5, y luego el exterior establece 3 de C6 a C10 y acabado con el grupo de 4 a C11 (el cuadro 3 tiene una mejor explicación visual). Esto hará que el ciclo del LED hacia la izquierda; Si desea que vayan todo el día normalmente (que es lo que tenía originalmente la intención, pero estos llevar un tiempo hacerlo) a invertir su dirección alrededor del círculo de la parte posterior.
