Paso 1: Las partes

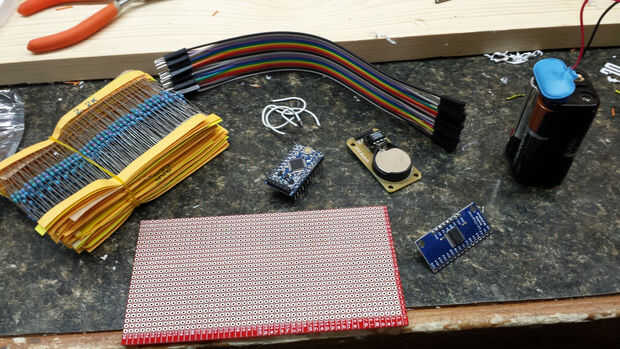

La electrónica:
162 LEDs de 5mm - se pueden comprar paquetes de estos en eBay por el precio de LEDs individuales en tiendas
12 LEDs de 3mm - también de eBay; las que usé fueron difusa y no tan brillante
Arduino Pro Mini 5V 16MHz - probablemente debe ser de 5V para alimentar los otros componentes; también puede usar el Nano
FTDI Cable/adaptador - sólo si usas el Mini Pro u otra tabla sin un enchufe del USB
CD74HC4067 multiplexor breakout board - de Sparkfun o eBay
DS1302 RTC Breakout - sólo he visto las específicas que usé en eBay. Estos no son los chips de cronometraje más precisos; el DS1307 se supone que es mucho mejor. Además, sólo funcionan en el siglo XXI debido a limitaciones de hardware, así que si usted tiempo viaje demasiado no ser precisa. Tuve algunas de estas juntas ahí, así que usé para mayor comodidad.
Perfboard/Protoboard - utilicé el Protoboard Snappable Sparkfun puesto que no sabía Cuánto tendría que ser; usted podría quiere algo un poco más robusto pero con agujeros de unos 25 x 40

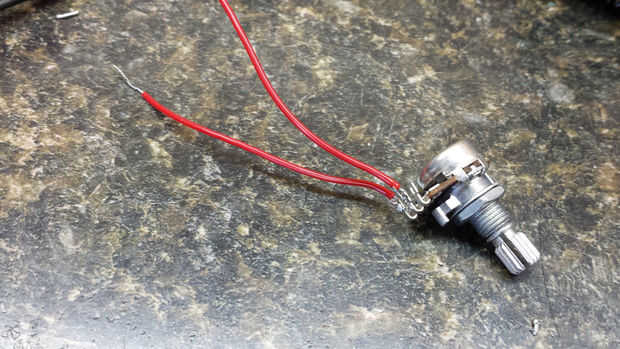

Pequeño potenciómetro (o resistencias) el potenciómetro utiliza va hasta sobre 8 kOhms, punto en el que los LEDs son bastante oscura; Si usted prefiere un brillo fijo, puede utilizar una resistencia.
~ 300 M-F Jumper cables - eBay tiene en paquetes. Probablemente podría hacer con menos, pero usted necesitará por lo menos 162.
"Un montón" de puente de cables y millones de protoboard cables
4 baterías AA o AAA

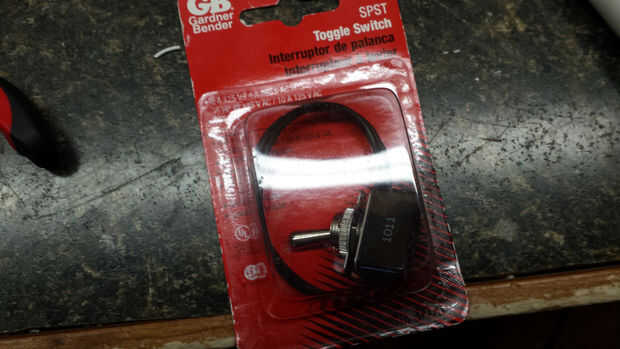

Interruptor de palanca
Cinta aislante
Los componentes de la estructura:
madera contrachapada de 2 x 2 (yo usé 3/8" de espesor)
Bronce metálico Spraypaint
Spraypaint metálico de latón - esto es para la marca, así que asegúrese de que específicamente dice que trabaja en el plástico!
Conectores de manguera jardín - pedazo de detalle, no es necesario pero se ve cool!
Pegamento del gorila
Varios tornillos de madera
Alambre fino
Abrazaderas de plástico
Las herramientas:
Equipos de soldadura - hierro, soldadura, etc..
Taladro y brocas - 3/8" y 1/8"
Marcador o lápiz grueso - para marcar cortes
Sierra de cinta - mina no funcionaba cuando construí como alternativa...
Sierra - esto lleva más tiempo y es mucho más difícil que hacer círculos con, pero es útil para cortar los agujeros para la exhibición del número
Alicates de punta de aguja - muy útiles para el cableado hasta los LEDs
Multímetro digital (DMM) - muy útil para el tablero de control de prueba de continuidad
Cinta métrica/regla - para la medición de la estructura
Impresora 3D y filamento (blanco) - por lo menos 6" cuadrado de cama
Destornillador sónico - para conectar con su TARDIS (opcional)
