Paso 4: Los diales: LEDs

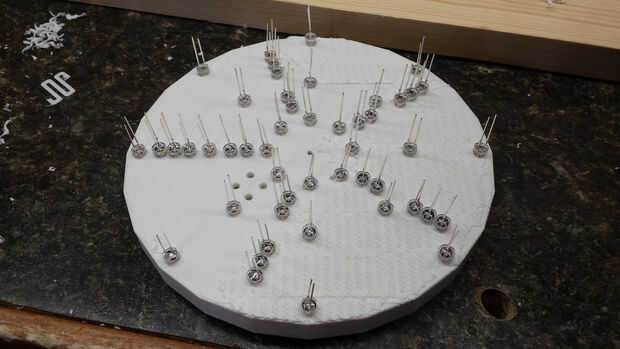

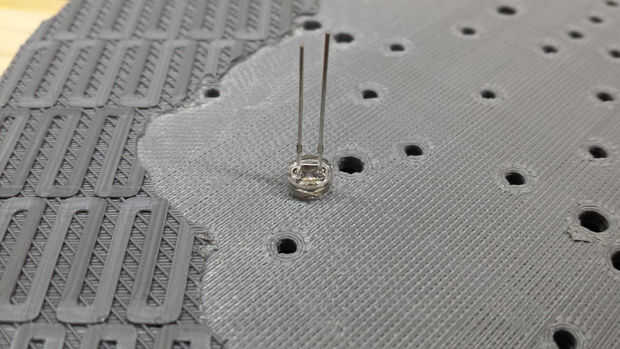

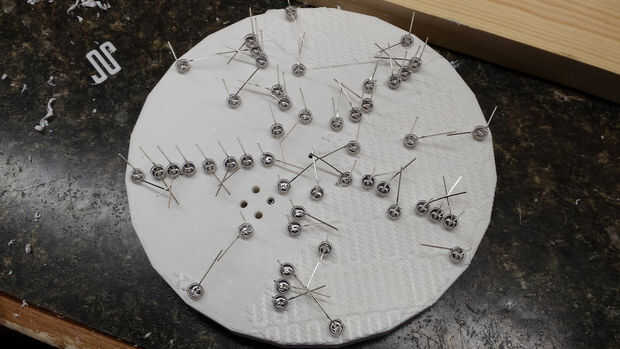

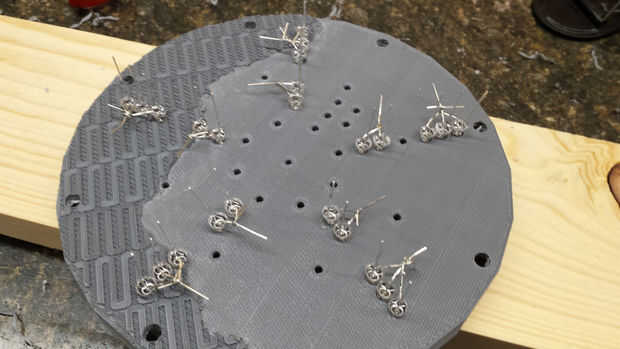

Los diales de ajuste 46 5mm y 4 LEDs de 3mm, todo lo cual debe conectarse a una tierra común. Para ello, organizar los motivos (corto conduce) de tal manera que puede reducir el número de los alambres debe conectarse todos los motivos. Trate de colocar los LEDs para que todos los motivos están apuntando en la misma dirección alrededor del círculo. Para la de 5mm del, arreglan los LEDs en grupos que pueden ser torcidos juntos - las opciones obvias son los grupos radiales interiores y exteriores de 2 y 3 (cuadro 3). Para el resto hay algunas posiciones que pueden doblar muy cerca uno del otro, y hay algunos sin alguna buena forma de llegar a ellos. Los LEDs de 3mm son un poco más complicado; Terminé girando todos los terrenos en el centro del círculo y llevar un cable a él más adelante. Finalmente, para el anillo más interno he intentado torcer el jardín LED alrededor del círculo en un octógono, pero esto requiere acertar con los ángulos y generalmente termina por no parecer un polígono regular.

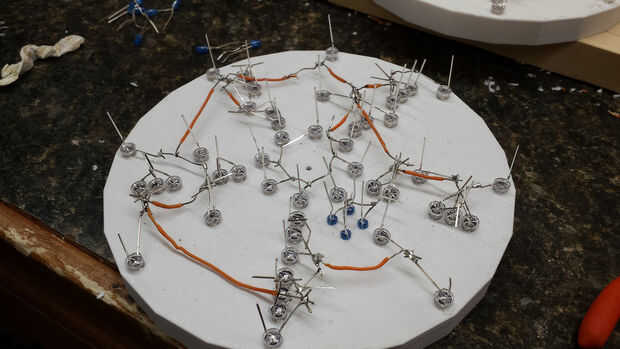

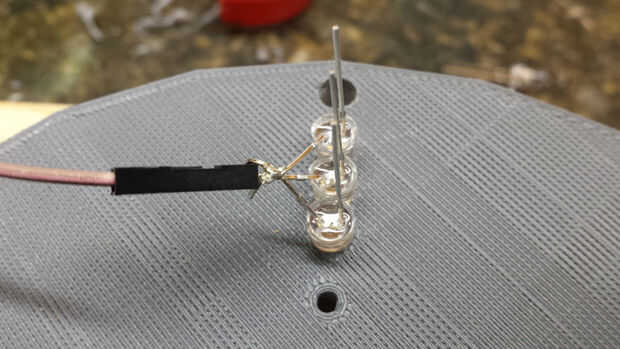

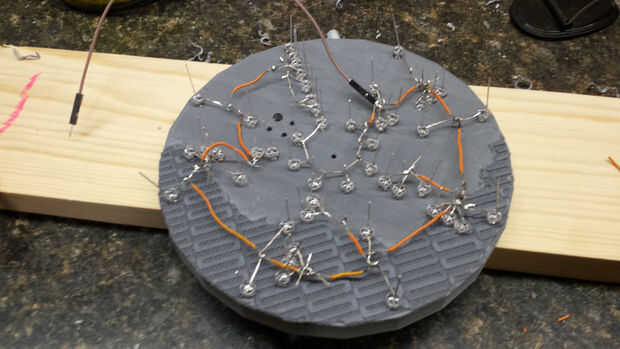

Cuando organiza los LEDs, empezar a soldar los motivos los grupos son probablemente el mejor lugar para empezar. Asegúrese de en al menos uno de los LEDs deja suficiente longitud del cable a un cable de puente para conectar a la tarjeta de control. También, trate de mantener las conexiones de las piezas de plástico de los LEDs para que usted les no derretirse con el soldador.
Me enteré tarde que ustedes ahorren alrededor de 40 cables torciendo juntos los terminales positivos (cátodos - largo conduce) para los grupos radiales de 2 y 3. Usted podría también conectar los anillos a un cable puente simple, pero te muestra cómo hacerlo con los cableados individualmente.
Una vez que tienes todo lo que hecho, repetir para las otras 2 pantallas - escrito en una frase la hace parecer como no es gran cosa, pero esto llevará algún tiempo...
