Paso 8: Tablero de Control: fuente de alimentación y Dimmer

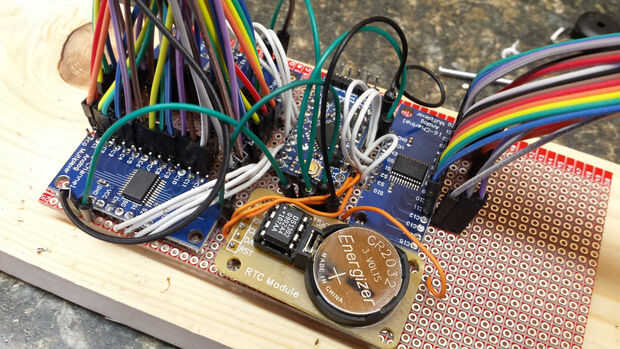

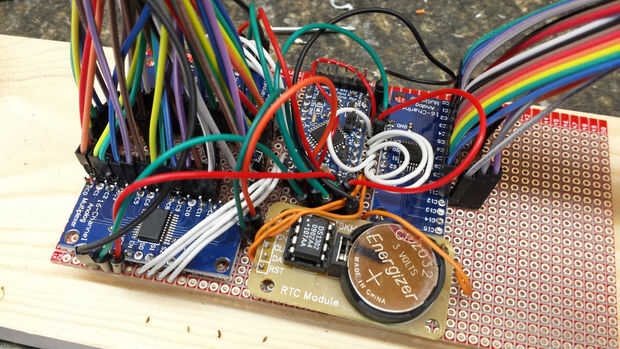

Para estas conexiones utilizan algún puente M-M los cables ya que estaba quedando sin cables de protoboard; Utilice lo que funciona mejor para usted. Cable en todos los terrenos en una línea para el espacio entre el Arduino y el RTC, con otro cable de repuesto para más adelante. entonces todos los VCC bolos a otra línea en ese mismo espacio. Asegúrese de que la tierra y VCC son separados! Tenga en cuenta que a diferencia de algunos otros consejos, el pin VCC en el Mini Pro es un pin de fuente de 5V o 3V (dependiendo el modelo de la placa). Conectar los pines de señal en las placas de mux a una línea al final de la RTC. También nota que en las fotos la de repuesto cable de tierra no se conecta a los pines de señal.

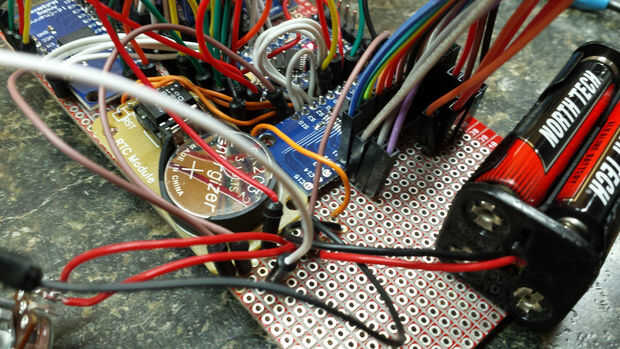

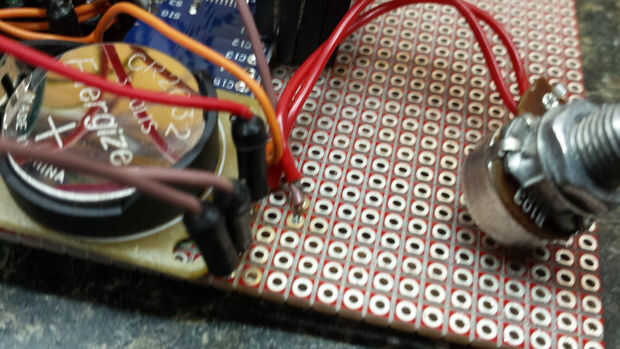

Siguiente, cable del potenciómetro entre los primas pin en el Arduino y los cables de señal. Cablear el interruptor entre el terminal positivo de la batería y los cables de señal. Y por último, negativa terminal de la batería a ese cable de tierra libre de antes.
Cada una de estas conexiones, puede utilizar la misma técnica de soldadura de plomo-puente que he mencionado anteriormente; funciona bastante bien en esta situación.

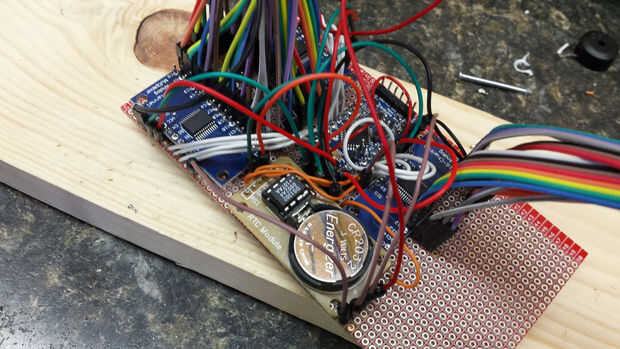

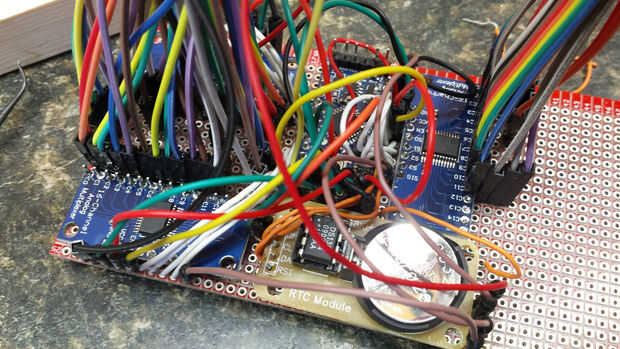

Importante: en algunas de las fotos las primas cable está conectado a los cables de señal. ESTO NO ES CORRECTO! Si usted alambre encima de esta manera, la fuente de alimentación para el Arduino se verán afectada por el regulador, que hará que se energía apagado si usted apaga el brillo demasiado.
