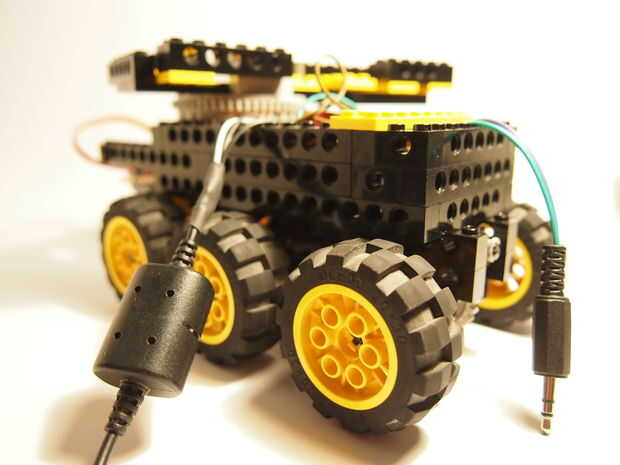

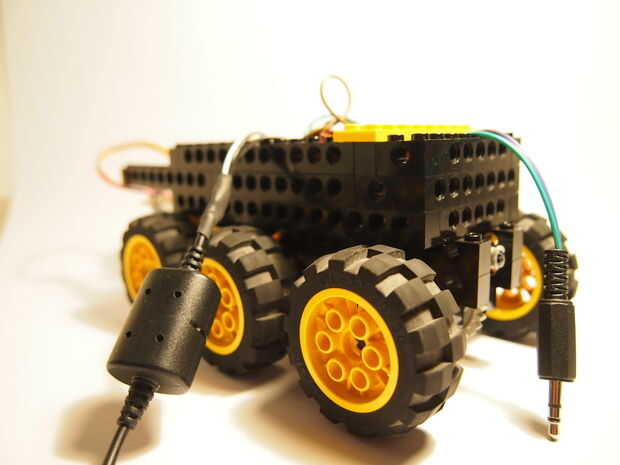

Dolly de lapso de tiempo de LEGO (2 / 4 paso)

Paso 2: La electrónica

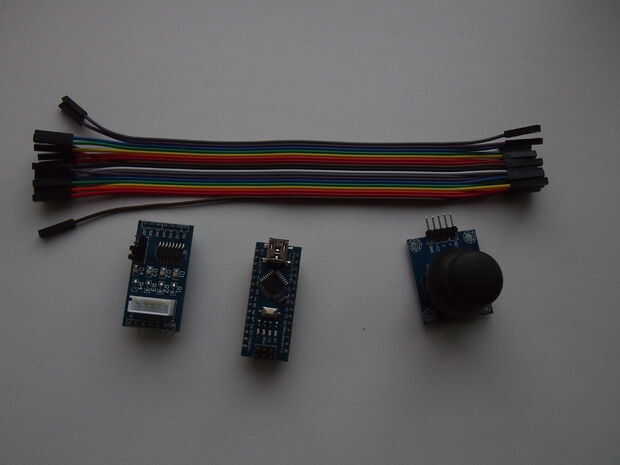

Todas las piezas que compré en Ebay:

Paso a paso del conductor del Motor ($1,19) http://www.ebay.com/itm/161304707166?_trksid=p2059...

Arduino Nano V3.0 ($4,76) http://www.ebay.com/itm/171337374773?_trksid=p2059...

JoyStick ($2,09) http://www.ebay.com/itm/200955114766?_trksid=p2059...

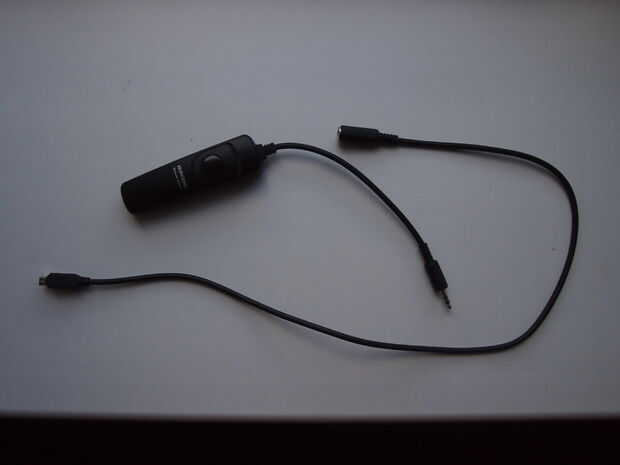

Interruptor remoto para Olympus ($2,48) http://www.ebay.com/itm/300839084245?_trksid=p2059...

5V DC Relay ($1,00) http://www.ebay.com/itm/Mini-5V-DC-Coil-Power-Rela...

Cable para Arduino ($1,48) http://www.ebay.com/itm/40-root-For-a-row-of-Dupon...

3.5 conector Jack de

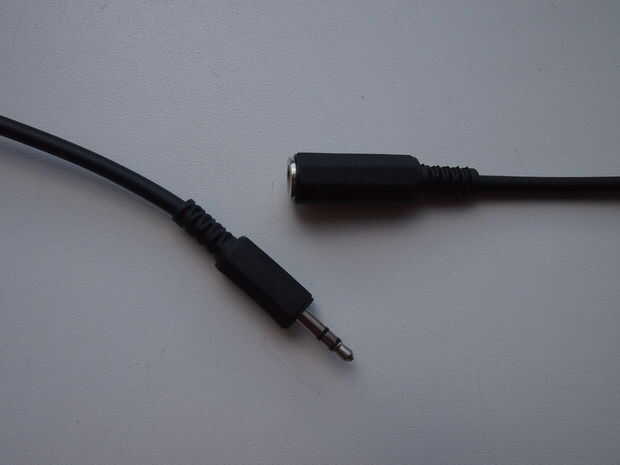

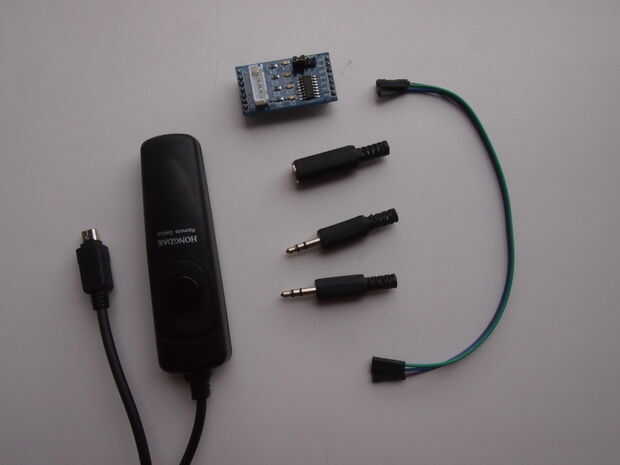

Cortar el interruptor de control remoto y sueldan conectores Jack 3.5 para usar con Arduino y el interruptor remoto.

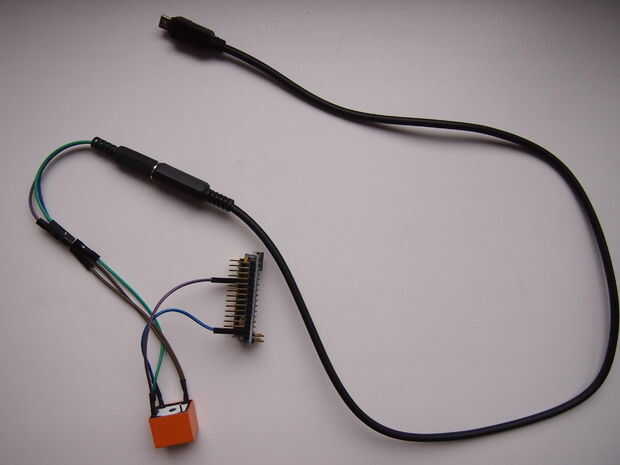

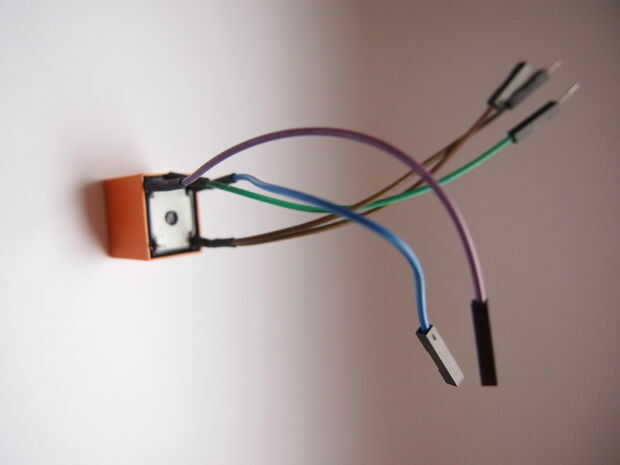

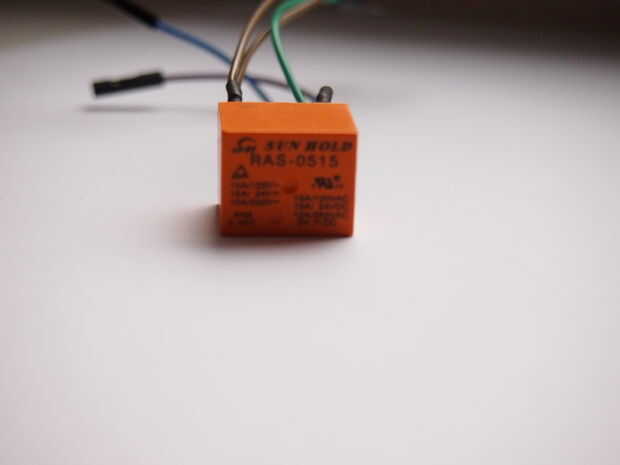

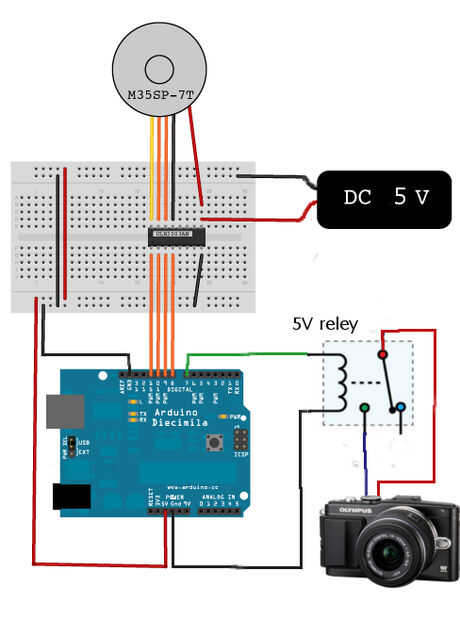

El relé que soldar cables para ser conectado a Arduino. Todo lo que conecte entre sí: arduino -> relé -> gato -> conector jack para Olympus -> y mi cámara.

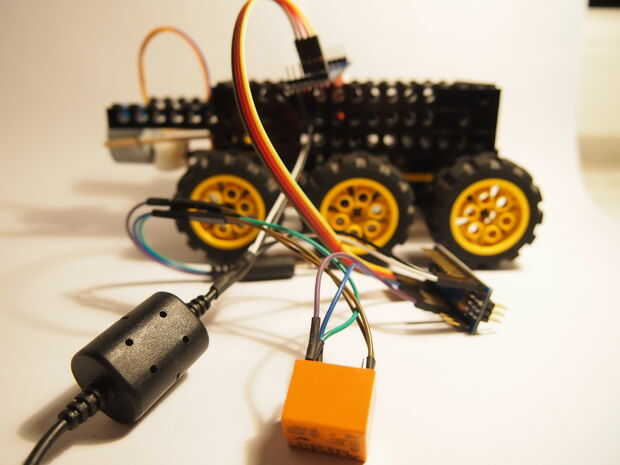

A continuación, he añadido controlador de Motor paso a paso a Arduino. Le ingresé un motor paso a paso y paquete de batería o adaptador de 5V.

Otra cosa que quiero conectar el joystick. Controlará la velocidad de las ruedas y la velocidad de fotogramas. La tasa se ajustará por la inclinación del eje x y eje y y tras pulsar el botón, se descontará el valor.
