Dolly de lapso de tiempo DIY (14 / 16 paso)

Paso 14: Mover el circuito a la placa de propósito general

Hice un escudo los botones y el conductor del motor. Usted también puede diseñar un pcb similar, pero sin embargo para este instructable - estoy limitando yo gpb (tablero de fines generales) o protoboard. Toma un poco de paciencia y habilidades para construir la Junta de soldadura pero no es difícil en general - una vez que se cuelgue de él.

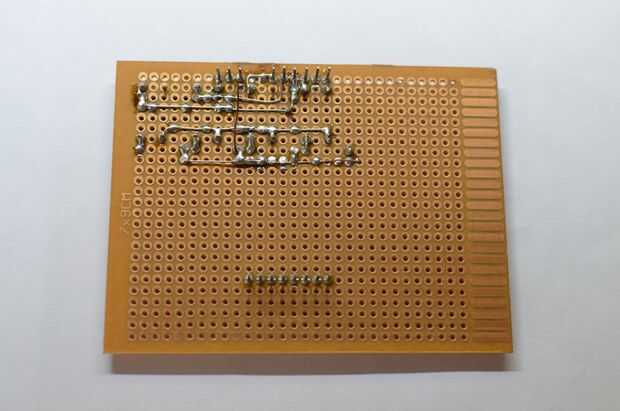

Hice dos gpbs uno para el circuito general (que controla el motor y la cámara) y otro para la pantalla LCD. Esto era debido al no estándar espaciamiento entre pernos de 7 y 8 en la placa de arduino que permite fijar una gpb para el arduino no. Un beneficio de parte de esto es que el tablero de LCD puede ser reutilizado para otros proyectos :-)

Las tablas que contiene los botones y la cámara se conecta a los pines analógicos, pines digitales 0-6 y potencia y tierra pines en la placa Arduino.

La Junta tendrá terminales para

• Control de la cámara (dos terminales)
• Salida desde el conductor del motor que acciona el motor (X & Y)
• entrada de alimentación de 12 voltios para el motor (12v y masa)

Permite comenzar

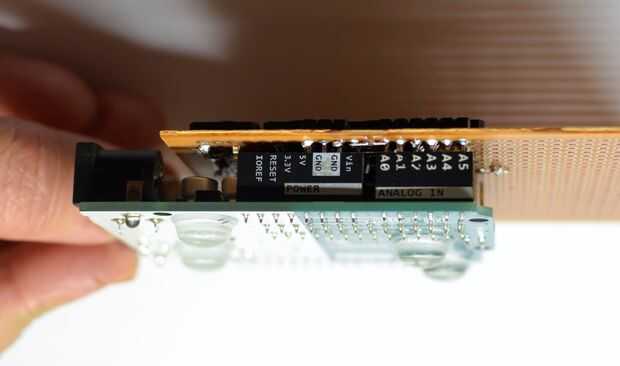

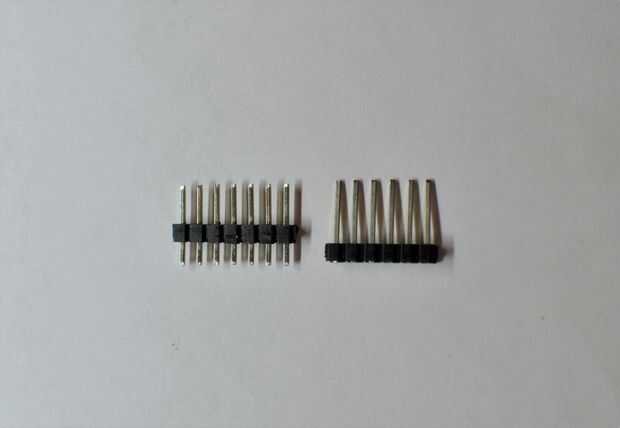

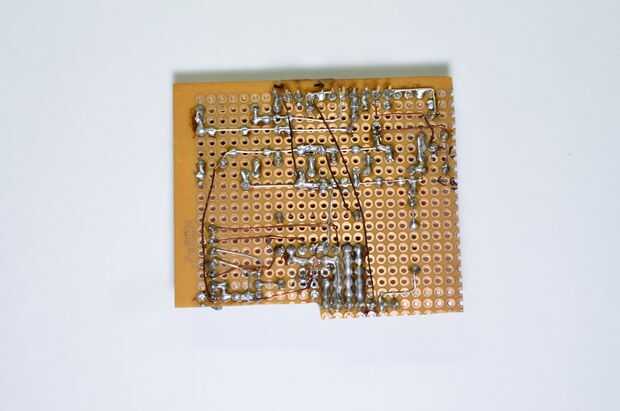

Necesitamos hacer los alfileres de encabezado que va en el arduino ya. Esto es que los pines soldar a la Junta mientras que siendo lo suficientemente largos para tapar en el arduino. Basta con presionar los terminales de las patillas de la cabecera con los dedos o con un par de pinzas. (ver imagen)

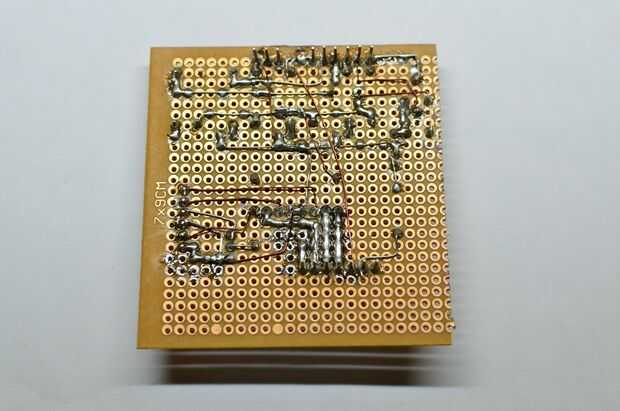

1. Antes de extraer su soldador, necesitamos hacer un diseño áspero de donde nuestras piezas necesitan ser.

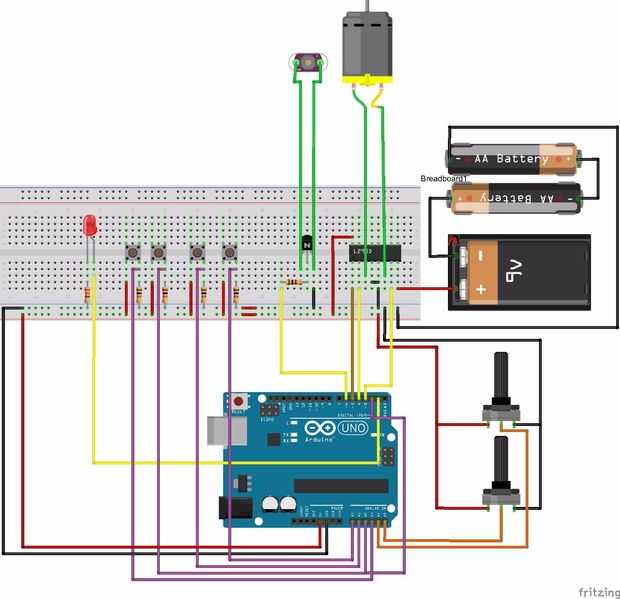

2. Entonces tenemos que los rastros de soldadura de diseño tal que los rastros no se superponen y se toquen. Tomar la ayuda de los diagramas de protoboard que he proporcionado en los pasos anteriores.
3. Te recomiendo que diseño el circuito exacto sobre el papel primero.

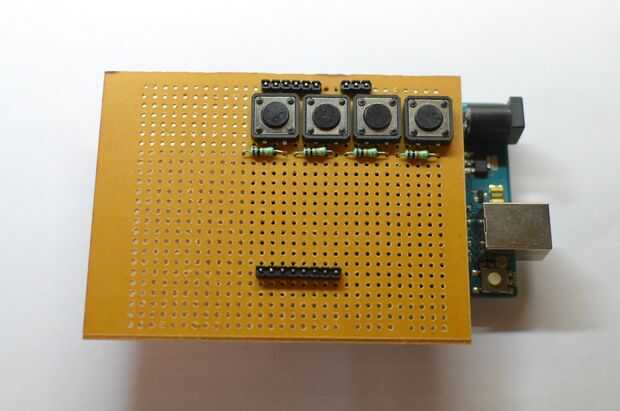

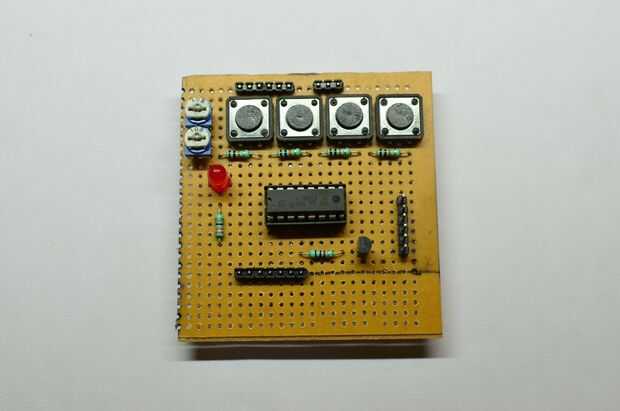

4. Una vez que tengas el diseño en su lugar - luego coloque los componentes en el lugar apropiado en el tablero.
5. Comprobar y a continuación una vez más. Encontrar y corregir errores se llevará mucho tiempo.

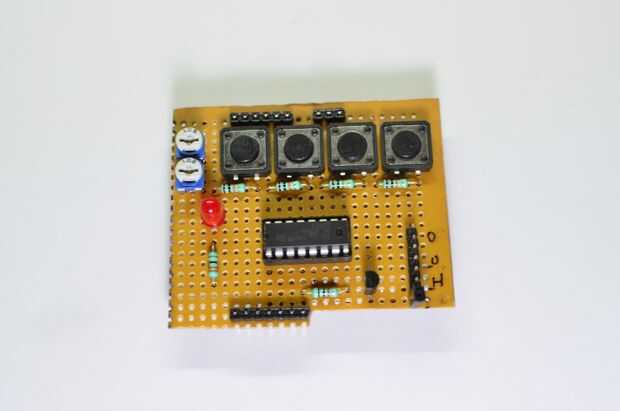

6. La soldadura de los componentes según el esquema del circuito.

Algunos consejos

• En algunos lugares reemplacé largos rastros de soldadura con los recortes de los terminales de resistencias y leds.
• Hice mi mejor esfuerzo para que la mayoría de los rastros de soldadura no se superponen, pero si usted necesita usted puede utilizar un trozo de alambre de cobre (esmaltado) para conectar dos puntos.
• El alambre debe ser esmaltado para que está aislado y entonces no importa si tocan los rastros de soldadura.
• Había rescatado algunos cables fuera de un viejo motor. Con una lija - lijar los extremos del alambre de cobre para exponer el cobre dentro. Estos extremos en la posición requerida de la soldadura
