Dolly de lapso de tiempo DIY (1 / 16 paso)

Paso 1: Obtener las herramientas y piezas

Herramientas

• Soldador
• Taladro y madera 5 mm broca
• Destornilladores
• Sierra para metales de hoja para cortar los tubos
• Multímetro

Hardware necesario

• 12v orientado DC Motor – torque(3-5kg-cm) alta. Aproximadamente de 2 a 7 rpm debe ser buenas.
• Pinza para sujetar el motor de la C.C.
• Polea
• String (cadena de plástico/nylon de cometa o cualquier otra cadena debe hacer)
• Pequeños ganchos
• PVC tubos ¾ pulgadas de diámetro - 24 pies (aprox.)
• PVC tubos de 1 pulgada de diámetro – 1 pies (aprox.)
• 4 piezas de conectores de PVC T (para tubo de 3/4 de pulgada) –
• 4 piezas codos de PVC (para tubo de 3/4 de pulgada)
• 4 pinzas para tubos de pulgada ¾
• 2 pinzas para tubo de 1 pulgada
• ¾ tornillos
• Aprox. 6 pulgadas x 9 pulgadas tablas de madera contrachapada (9 mm a 12 mm de espesor) para la plataforma de la cámara y mantener el circuito de arduino. Cualquier espesor de hacer como es robusto y soportar el peso de la cámara.
• Pegamento para madera

Nota: recoger los tubos de diámetro 3/4 de pulgada y 1 pulgada como les tuve ahí. Básicamente cualquier combinación de espesor de tubo haría como uno encaja en el otro y se mueve suavemente para por ejemplo, usted podría recoger de una 1 pulgada y 1,5 pulgadas de diámetro tubería así. Las tuberías deben ser lo suficientemente robustos para soportar el peso de la cámara.

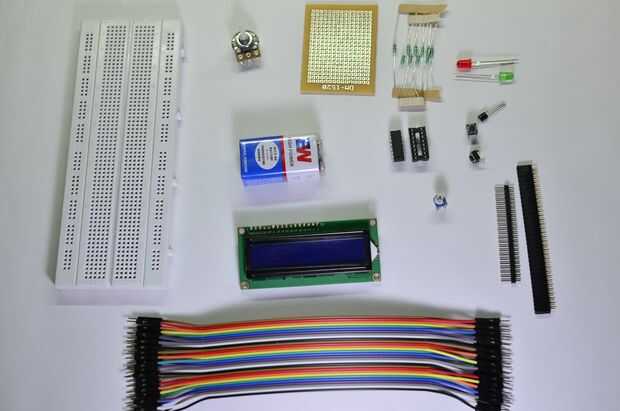

Componentes electrónicos

• 2 protoboard de tamaño completo
• Cable disparador Cámara – revisa la compatibilidad de cable apropiado aquí (tengo una cámara Nikon DSLR y por lo tanto utiliza un cable de disparador MCDC2).
• cables de puente de 60-80 10 y 20 cm macho editar: pequeños trozos de alambre de un solo núcleo recomendada a través de cables de puente.
• 10 cables de puente 20 cm de hombres y mujeres .
• 4 botones de presión
controlador de motor • l293d puente h dual
• 5mm LED
• Par de potenciómetros de k 10 (tipo 1 y tipo 2)
• 220 ohmios, 330 ohmios, 1k y 10 k watt ¼ resistencias
• pantalla lcd de 16 x 2
• Pasadores de cabecera de hombres y mujeres (tira de berg)
• Transistor de npn BC547
• las pilas y portapilas
• batería de 9 voltios y clip de la batería
• gpb (protoboard)

Edit: en lugar de usar cables de puente puede utilizar pedazos de hilo solo cortar y despojado a la medida para hacer las conexiones, sería mucho más ordenado y fácil de depurar. Mientras escribía este instructable estaba usando cables de puente. Habría sido mucho más fácil que había usado los cables de un solo núcleo.
