Paso 7: Circuito electrónico para el disparador de la cámara
Aquí utilizamos un transistor npn como un interruptor electrónico. Estoy usando transistores BC547. Transistores de ensambladura bipolar de npn la mayoría deben trabajar para esta configuración.
Importante: Si está usando cualquier otro transistor Asegúrese de comprobar las configuraciones de pin colector, base y emisor (sólo google el número de transistores y echar un vistazo a la hoja de datos).

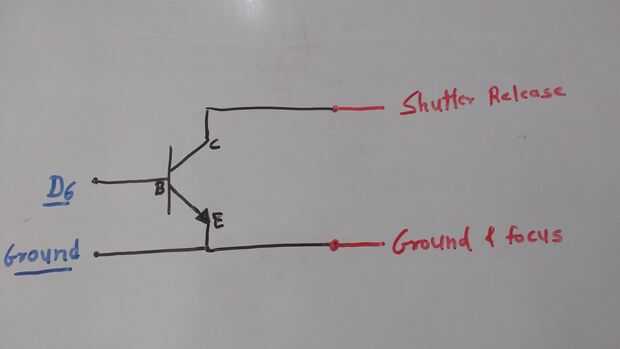

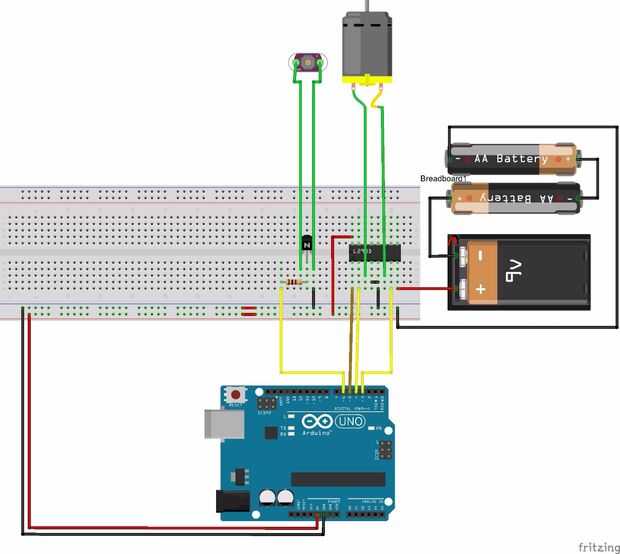

El transistor consta de tres terminales de colector, base y emisor. Hemos conectado el foco, cable a tierra y tierra de arduino para el emisor del transistor y el disparador de cable con el colector del transistor.
Cuando la base recibe 5v del pin 6 en el arduino que el transistor actúa como un interruptor cerrado entre el emisor y la base es decir el cable de liberación del obturador está conectado al cable de tierra y enfoque. Por lo tanto, la cámara se activa como se explica en el paso anterior.
Mantener la cámara en modo de enfoque manual.
La base está conectada a la Arduino a través de un resistor. Se trata de una medida de seguridad. Aquí le damos el valor de la resistencia de 1K.
Puede utilizar este código muy simple para activar su cámara cada 3 segundos.
