Dolly de lapso de tiempo DIY (8 / 16 paso)

Paso 8: controles de botón

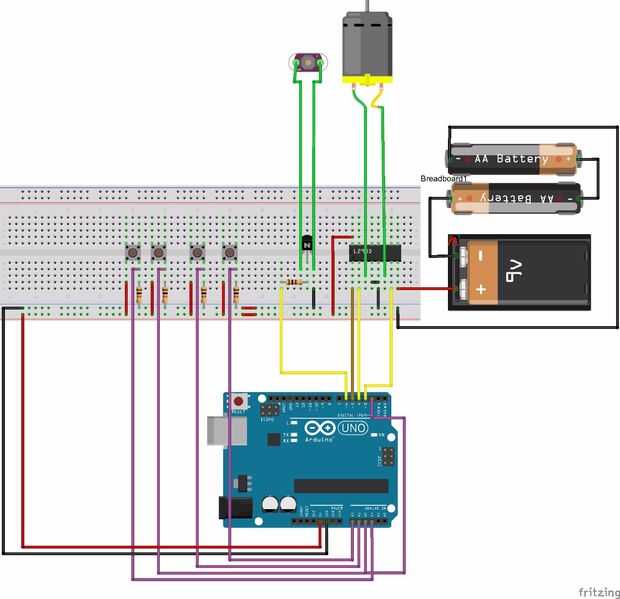

Utilizaremos estos botones para controlar el carro. Realizan las siguientes funciones - en, de, empujar y tirar.

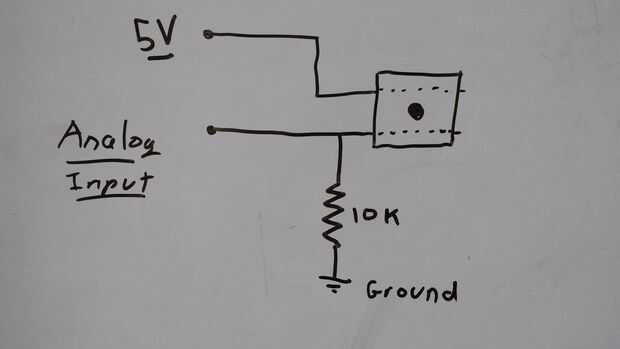

Uno de los extremos del interruptor está conectado a 5v y el otro a un pin en el arduino. Cuando un pin en el arduino Lee 5v el estado es elevado más su baja. También conectamos una resistencia (al menos 1k) entre el terminal del interruptor conectado al Arduino y tierra. Esto se conoce como un pull-down resistor. Esta resistencia tira bajo el estado del pin cuando no es alta. Si este resistor no existía el pin digital de Arduino leería cualquier valor aleatorio (alta o baja) cuando no sería alto.

Utilizando este código simple puede probar si los botones funcionan correctamente. Cuando presione uno de los botones que LED de la placa será luz para arriba durante un segundo y se activará la cámara.
