Paso 1: Piezas necesarias
Aquí hay un enlace a las piezas para imprimir de los interruptores de la matanza de V2. http://www.123dapp.com/123D-3D-Model/Slidetracked-Kill-switch-End-Caps/598121
Se necesita:

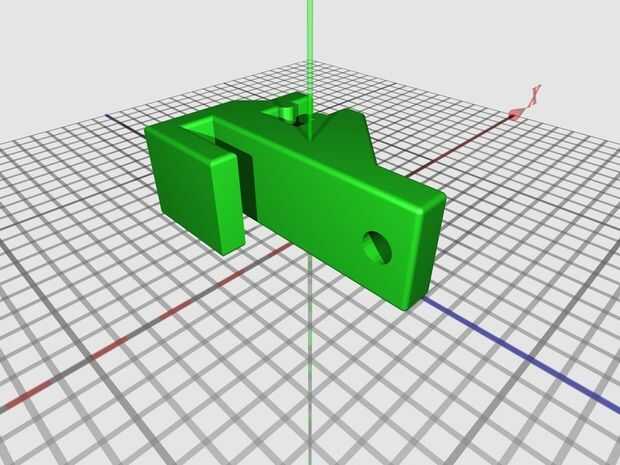

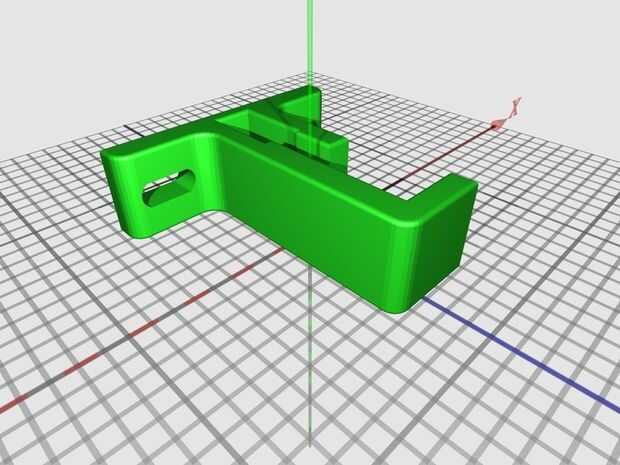

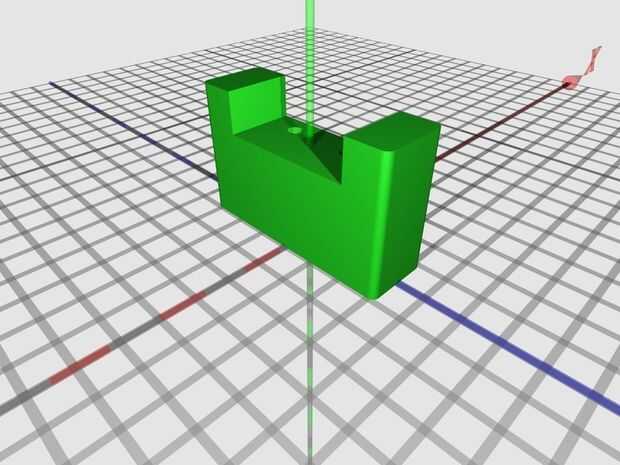

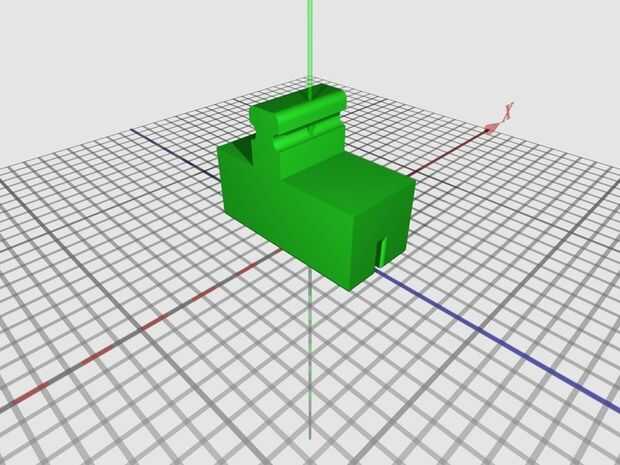

4 x soporte de regulador de Slidetracked
2 x tapa de agarre de la correa de Slidetracked
2 x fondo Slidetracked apretón de cinturón
2 x Slidetracked microinterruptor de Monte
Piezas 3D opcionales.
Slidetracked 2 x rueda loca
Clip de Cable de 1 x Slidetracked x 6
Partes compradas de la tienda:
14T polea que se adapte a la correa y el motor que utilizas.
6.5' correa dentada, estoy usando un 5mmHTD de 9mm o 3/8 XL
1 x 3 x 1,5 pulg. x. 188" aluminio canal 6'
3 x 1,5 "x 3/8" x 2,5" barra plana
1 x 9 "x 9,5" x 3/16" hoja de aluminio
1 x 1-2 rpm motor utilicé este una http://www.ebay.com/itm/2-RPM-DC-Geared-Torque-Gear-Boxed-Motor-12V-/110821450654?pt=LH_DefaultDomain_0&hash=item19cd79239e
1 he usado este un http://www.ebay.com/itm/Reversible-12-24V-5A-Motor-Speed-Control-PWM-Controller-/320857798995?pt=LH_DefaultDomain_0&hash=item4ab49d7953 x PWM
1 caja de x para el PWM
4 x conectores de energía CC conmutadas
4 x conectores de barril C.C.
1 x interruptor momentáneo normalmente abierto
2 microinterruptores de palanca de brazo largo
1 x 3/8 "x 3/4" x 6" UHMW
tornillos de 1/4 20 3/4, 1/2, 1 1/2, tuercas, nylocks.
