Paso 2: El carro

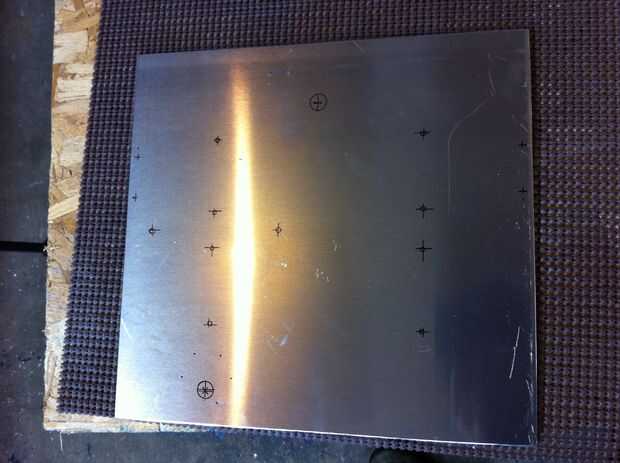

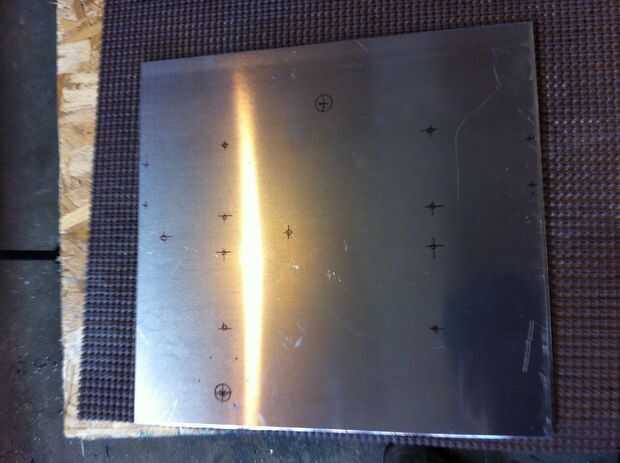

Marque los agujeros para los dos rodillos, la colocación de estas determinarán donde Monte los apretones de cinturón en el carril, asegúrese de dejar suficiente espacio de los bordes del carril para que el carro borrará la parte inferior del apretón de cinturón, asegúrese de leer el paso de carril antes de perforar estos agujeros.

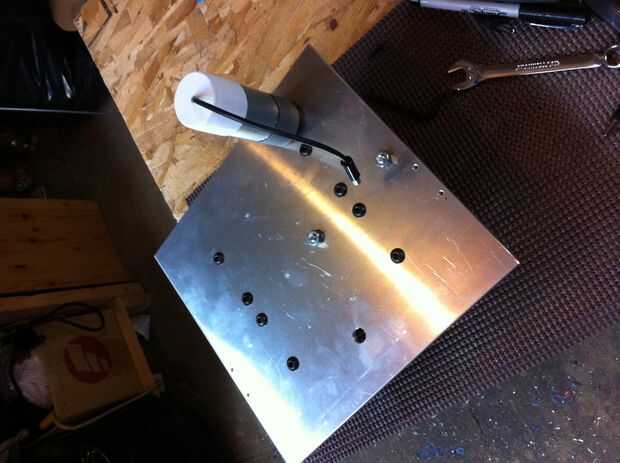

Luego marcan donde desea su motor para ir. Elegí cerca del borde al lado de un soporte deslizante, esto mantiene el motor fuera del camino.
Escoge donde quieres poner la cámara, no llegar demasiado al borde.
Usted tendrá que marcar y taladrar los agujeros para los montajes de microinterruptor pero espere hasta que el carril está construido de modo que puede línea hacia arriba con las asas de la correa, esto es lo que ellos chocan.
Ahora centro de perforar sus marcas para que la broca no danza alrededor y los orificios van donde quiere.

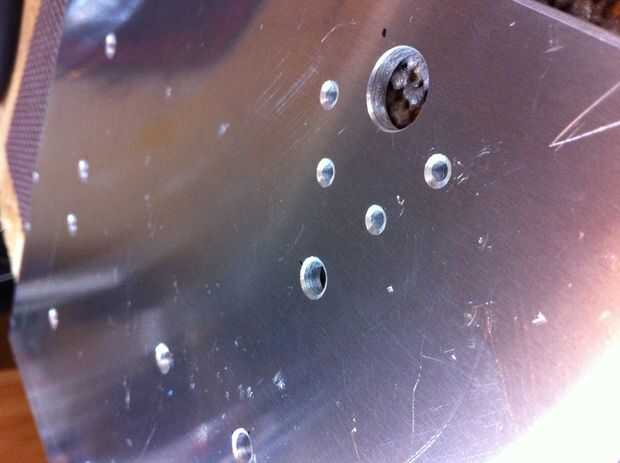

He utilizado 5 brocas diferentes y un poco de paso. Los agujeros para los soportes de corredera necesitan un orificio de 1/4". Los agujeros para los rodillos son roscados de 1/4 de 20 así que el taladro los agujeros con una broca de 13/64. El agujero para la cabeza de la bola es de 13/32, el agujero para el eje del motor es de 1/2, y los agujeros para el montaje de Microswitch y montar el motor es 1/8. Después de que los agujeros se perforan usar una broca más grande para achaflanar los agujeros un poco, solo para limpiarlo un poco y quitar las rebabas.

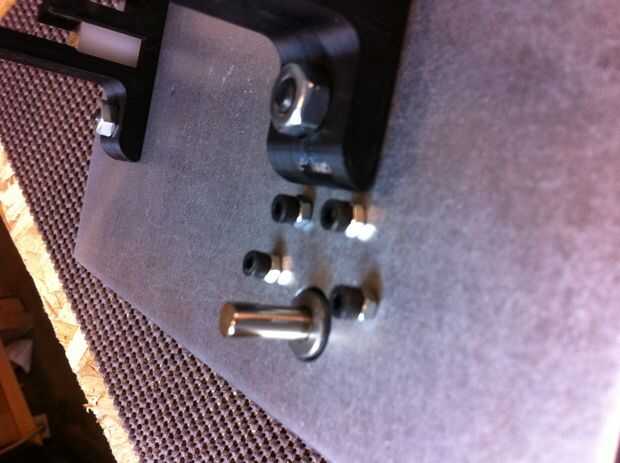

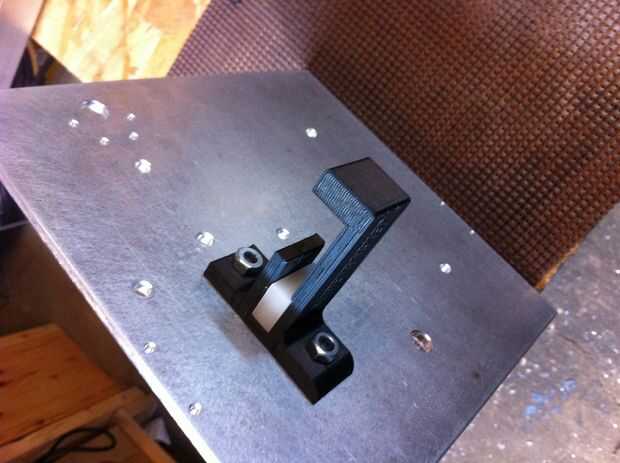

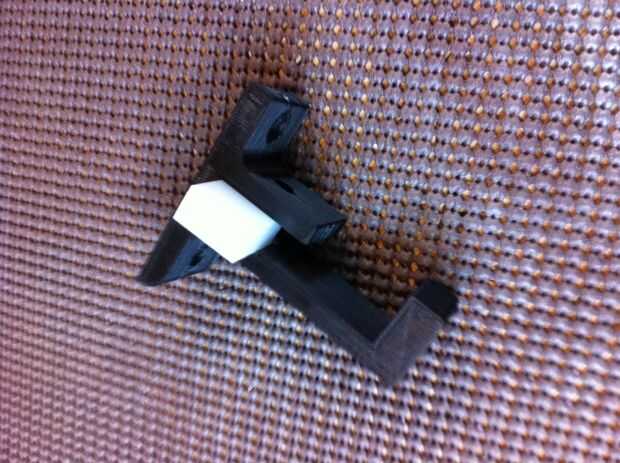

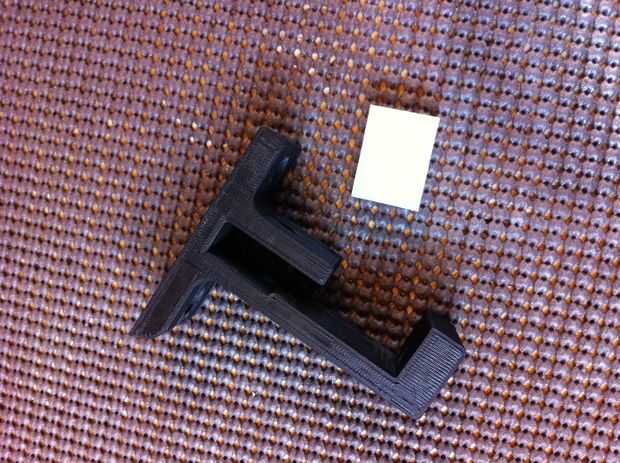

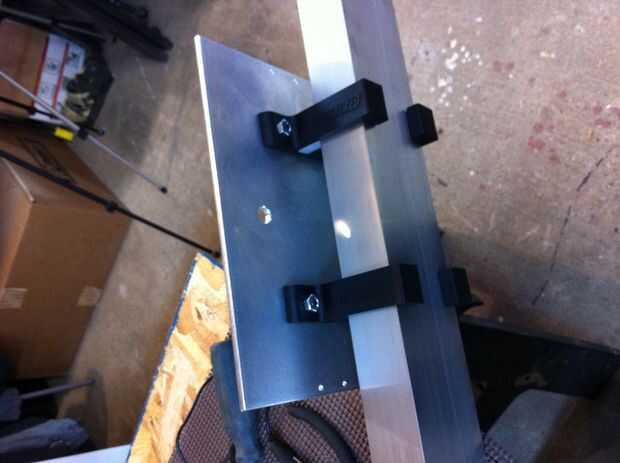

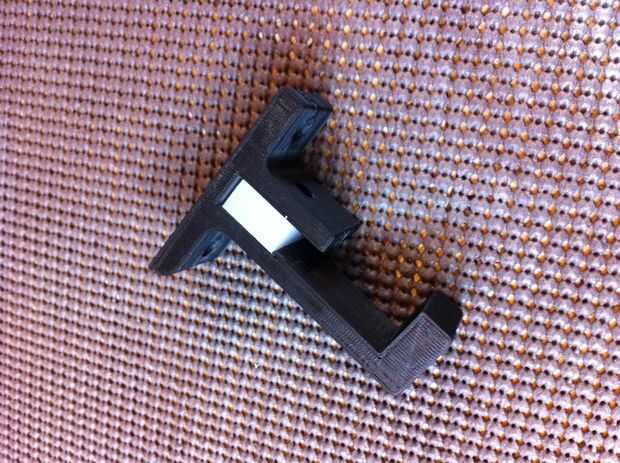

Corte cuatro longitudes de 1" de UHMW y empuje en los cuatro soportes de control deslizante de Slidetracked. Lugar los 3/4 20 1/4 tornillos en los agujeros de los soportes y montajes de los soportes, poner las tuercas en pero no apriete para arriba sin embargo. una vez que los cuatro soportes se ponen en el carro en la pista y apretón los soportes ajustados al riel, no hacer demasiado apretado pero asegúrese de que no hay espacio para el carro se tuerza.
