Paso 1: Doin' rieles
Voy a empezar con los carriles porque encontre super simple establecer el ancho del carro dolly si ya tienes el carril hecho.
Piezas y herramientas (todos los costos son una estimación, no presté mucha atención a los costos me asusta)
2 x 8 pies 1" cuadrado aluminio tubo 30 dólares aquí en Canadá probablemente mucho más barato hacia el sur.
varilla roscada de 1 x 4 pies 1/4 20 $2
6 x 1/4 20 sexo pernos... yeah (también conocido como barril de tuercas o pernos Chicago) $1.
6 x 1" acero $2-3 un par de bisagras.
Taladro Brocas y un taladro y un 20 de 1/4 tap / hilo de corte, preferiblemente una prensa del taladro para mantenerla recta.
Algo para cortar la tubería de aluminio, usé mi sierra de inglete compuesto.
Hack saw
Llaves Allen
Paso 1 cortar los rieles
Originalmente usé completo 8ft, pero pareció un dolor para moverse y manejar en general así que mina corte hasta seis pies dejándome con dos piezas de 2 pies para otras partes.
Miembros de paso 2 cortar la Cruz.
La anchura total de mis carriles es 6,5 pulgadas mi travesaños 4,5 pulgadas de largo y usaba 3 de ellos... Estos haces cualquier tamaño que desee, recuerde que el ancho de los rieles determina el tamaño de tu carro. Esto también es un buen momento para perforar los agujeros donde se fijan los trípodes. Mida el centro de los travesaños y un taladro, utiliza una broca del n º 2 entonces corrió el 20 1/4 broca cortadora de hilo en el agujero. Se trata de la parte inferior de los miembros de su cruzadas. prueba un pedazo de chatarra de primera.

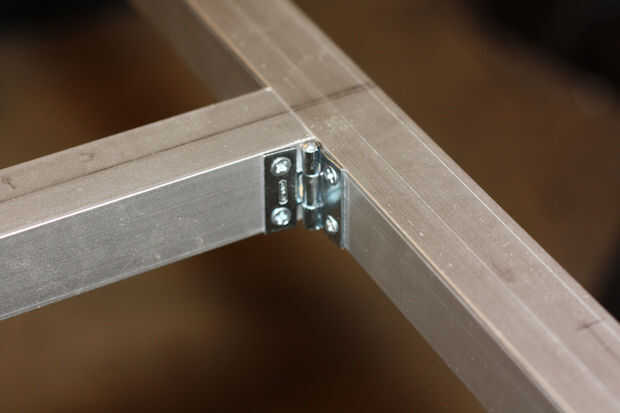

Paso 3 Instale los travesaños a los carriles con las bisagras.
I fijar todos juntos y luego poner las bisagras en su lugar para marcar dónde taladrar los agujeros. Esto es muy importante para obtener derecha así que tome su tiempo y asegúrese de que todo es cuadrado y las bisagras queden al ras y los agujeros están marcados hacia fuera correctamente. Después de haber marcado los agujeros para las bisagras adelante y taladre los agujeros. Vas a querer taladrar el agujero del tamaño adecuado para los tornillos que vienen con las bisagras. probarlo en un pedazo de aluminio, si el agujero es demasiado grande los tornillos lo suficiente como para sostener todo y el agujero es demasiado pequeño se tira de la cabeza del tornillo o romper el tornillo tratando no morder.

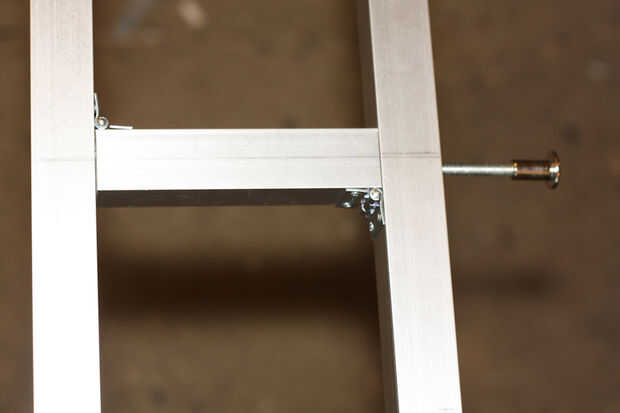

Paso 4 taladrar los agujeros para los pernos de la abrazadera del""
Estos pernos son los que hacen las guías rígidas. Tienes que taladrar un agujero lo suficientemente grande como para el eje de las tuercas de barril en. Marque el centro de sus travesaños y transferir esa marca al lado de los rieles.

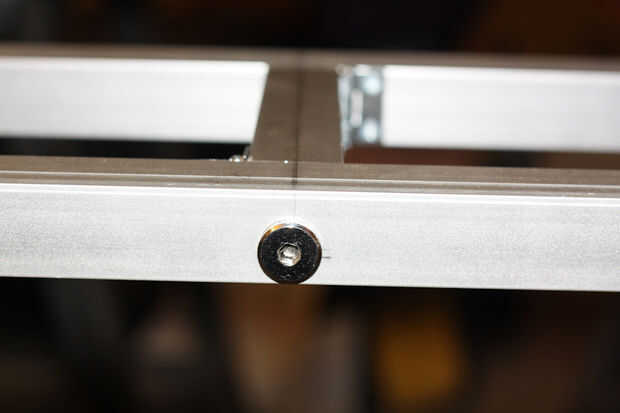

* Importante * no perfore el orificio de la tuerca cilíndrica en el centro del riel! hacer el agujero tan bajo como sea posible con hacia fuera el labio de la tuerca cilíndrica va a la parte inferior del riel, necesita la parte superior de la baranda a ser claro para el rodamiento de rodillo en. Ver imagen.

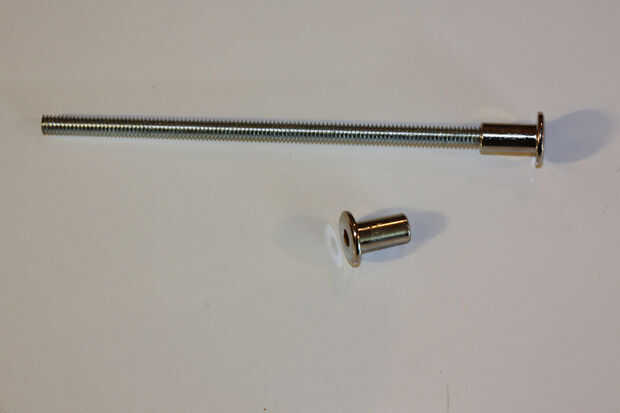

Ahora cortan una longitud de 20 1/4 roscado barra que llegará entre las tuercas de barril dos. Quizás tenga que ajustar hacia abajo o cortar una pieza nueva si es demasiado corto, no te preocupes este material es barato. Asegúrese de que usted consigue un buen ajuste y usted puede apretar bien, no tienes que apretar demasiado pero no desea que cualquier movimiento en el carril. Desea hacer esto para todos tres travesaños.

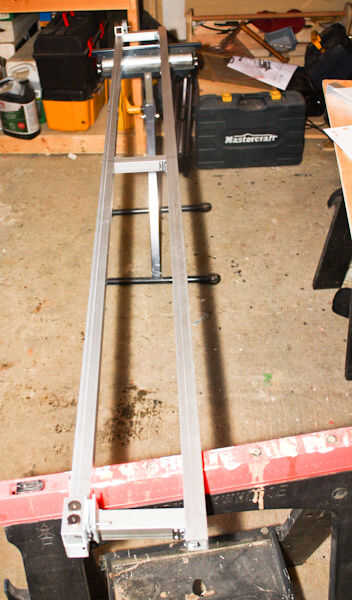

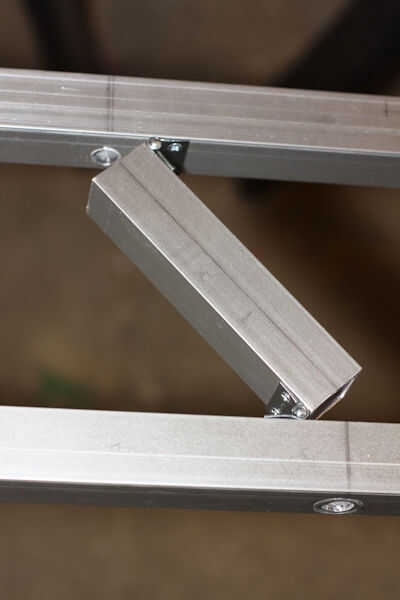

Hay que ir! Ahora tienes un riel plegable!
