Paso 3: camioneta para tu cámara
No tomar fotografías mientras construyo esto porque esta es la parte que se desarrolló la mayor parte de los seis meses que construcción de este conjunto. Haré mi mejor para guiarte a través de él. Si tienes dudas sobre cualquier cosa por favor pregunte en los comentarios y le dirá todo lo que sé.
Piezas
varilla roscada de 3/8 $3-4 dólares por 3 a 4 pies
tuercas de 3/8
tuercas de 3/8
¿ángulo de aluminio de 3/4 $10? de 4 pies
10 x 30 x 9 rodamientos $1 cada uno necesita 10 de ellos. No tengo ni idea lo que significan esos números, es lo que estaba en la caja.
3/8 x 1/2 x1 bronce rodamientos $4 para los dos. Son cojinetes impregnado de aceite que la correa se desliza pasando por la polea
Polea $17 que usé uno de estos. https://SDP-si.com/eStore/PartDetail.asp?Opener=Group&PartID=59827&GroupID=346
tornillos de 1 1/2 pulgada 1/4 20 usé un montón, Compro un grupo, son muy útiles
Cable pinza yo 4 de estos, no sé qué tamaño utilicé sólo asegúrese de que la varilla roscada de 3/8 encaja perfectamente en ella. http://www.homedepot.com/h_d1/N-5yc1v/R-100299148/h_d2/ProductDisplay?langId=-1&storeId=10051&catalogId=10053
Arandelas ajuste 1/4 20 pernos, usted no puede nunca tener demasiadas
tuercas de 1/4 20
tuercas de 1/4 20

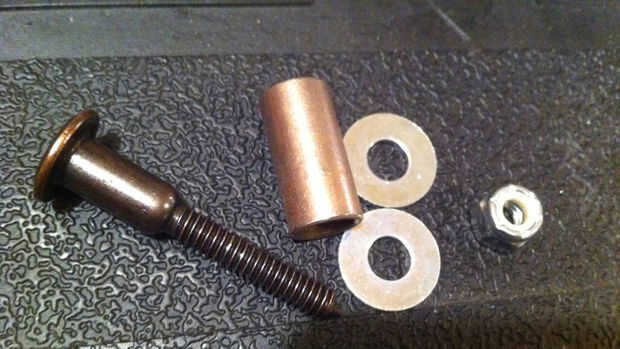

¿Pernos de hombro? Suerte hacia fuera y me encontré estos pernos en The home depot y los cojinetes de manga encajan perfectamente en ellos hay es una foto más abajo.
¿1/4 esta pipa plástica, el material flexible blanquecino en fregaderos? 12" es más que suficiente
Motor $50-60 más gastos de envío. Usé un 45 rpm motor de engranaje de Dayton. * Observe que es (punto).45 rpm no 45 rpm * lo tengo de http://www.servocity.com
Cabeza de bola. He utilizado un Benro BH00 es barato y funciona muy bien, usar lo que usted quiere sólo asegúrese de que esté tiene un plato de liberación rápida.
Algún tipo de metal para usar como base, he utilizado una tapa de acero caja eléctrica, asegúrese de que lo que utilizas que es lo suficientemente grande como para montar todo.
Me ocuparé de la electrónica en el siguiente paso.
No voy a ir el horno cada pequeño paso en esta compilación, hay demasiados, las fotos ayudaría en lo que dejo. Sin embargo, no tenga miedo de hacer preguntas.
Paso 1
Cortar la varilla roscada de 3/8, 7.5 pulgadas o lo debe hacer
Paso 2
Cortar el ángulo de aluminio de 3/4. Esto puede coincidir con la longitud de lo que se utiliza como una placa base
Paso 3
Taladre los orificios de la varilla de 3/8 en el ángulo. Ahora es muy importante la colocación de estos agujeros. Me habían centrado mis pero no había manera para hacer el motor para que tuve que ponerlos fuera. La medición entre las varillas fue arbitraria, sólo elegí un establo buscando ancho, usted puede poner a pensar más en él.
Asegúrese de que haces los agujeros en el exacto mismo lugar en ambas piezas de ángulo, esto debe ser recto para que sea cuadrado.
Paso 4
Añadir los rodamientos. No importa donde se colocan estos solo ponerlos en el mismo lugar en ambos lados, no te preocupes los cojinetes "outrigger" sin embargo, nos pondremos a los.

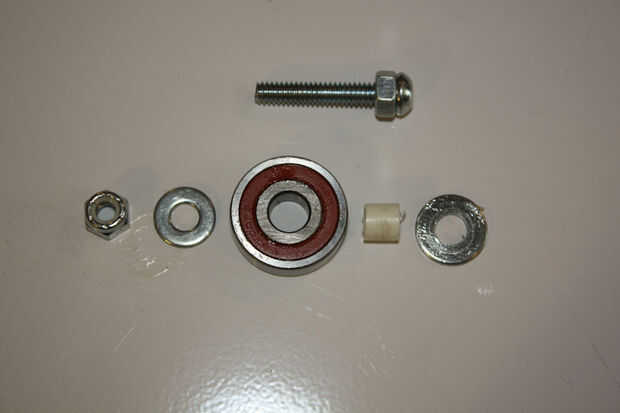

Hay una foto de abajo muestra el ensamble del rodamiento. la tuerca en el perno se utiliza como separador. La pieza de plástico es una parte de la 1/4 pluming, deberemos perforarlo con una broca de 1/4, por lo menos lo hice de todos modos.
Así que en el perno va arandela espaciador de plástico, rodamiento, arandela, tuerca de seguridad. Ahora esto querrá jugar con a afinar la ubicación del rodamiento en los rieles agregar arandelas o tuercas como separadores según sea necesario, recuerden que los rodamientos que van por fuera de los carriles tienen un seguimiento sobre el reborde de las tuercas de barril.
Paso 5

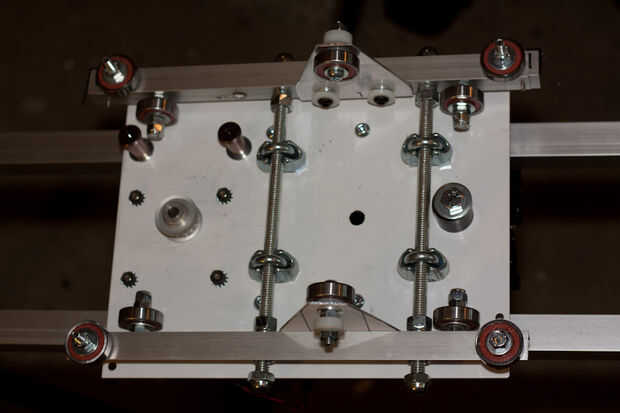

Armar el marco. Esto es donde brilla la varilla roscada. Lugar algunas tuercas en las barras entonces colocar las escuadras y ajustan las tuercas de manera que el cojinete quedar planas sobre los rieles y el marco es cuadrado. Es una buena idea utilizar tuercas aquí porque usted no quiere que mueva una vez lo tienes configurado.
Paso 6

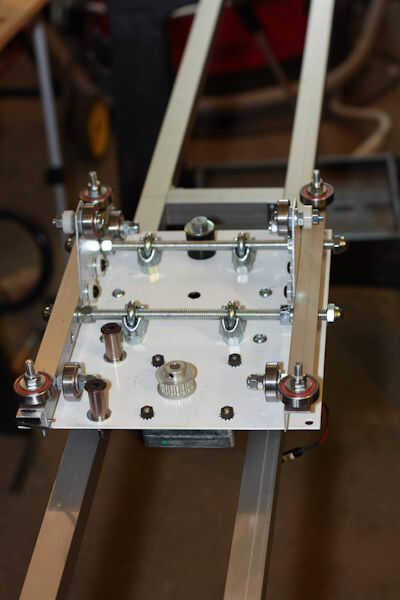

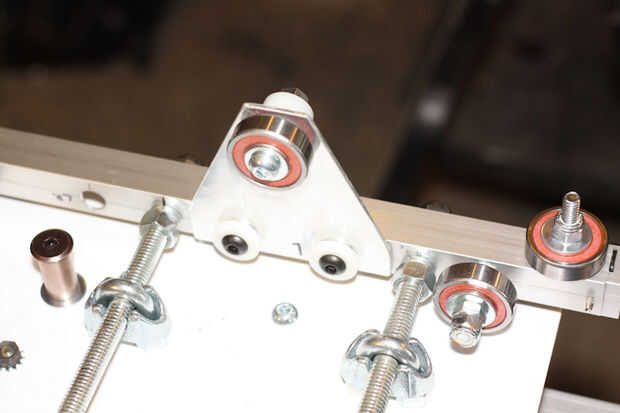

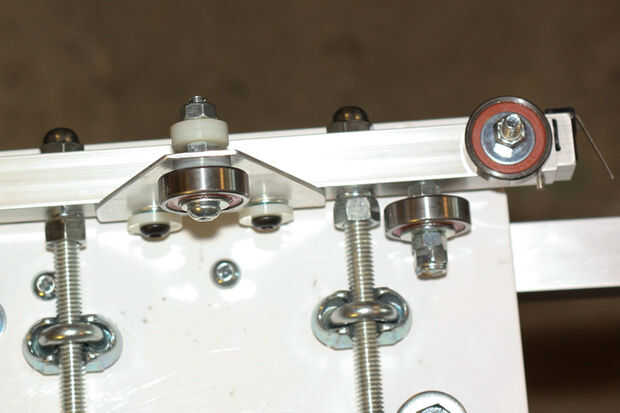

Montar los otros dos rodamientos en algún tipo de material, he usado algunas que tenía la placa de aluminio. Perfore unos agujeros en el ángulo de montaje de los estabilizadores. Coloque el marco sobre los rieles, asegúrese de que el los rodamientos están ajustados a la parte inferior de los rieles y apriete los tornillos para sostenerlos en lugar. Ahora el marco está bloqueado en los rieles. Deslice de uno de los extremos o contraer los rieles para quitarla.
Paso 7

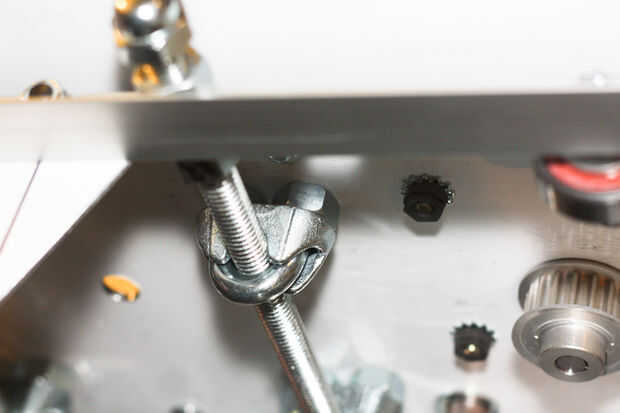

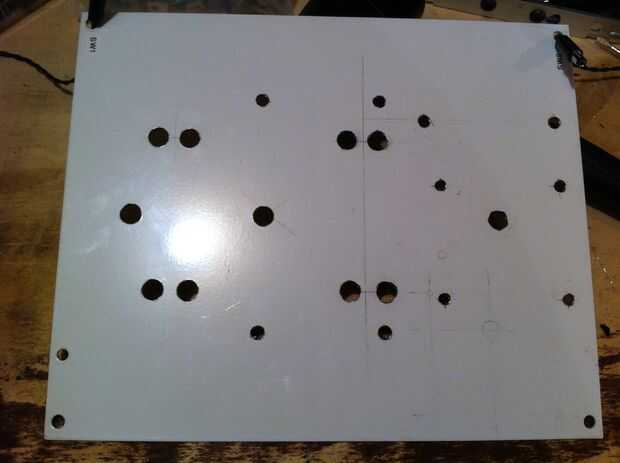

Agregar la placa superior. Coloque la placa superior sobre el marco de la Marque la ubicación de las barras, obtener sus abrazaderas de cable de alambre y averiguar dónde perforar. Debo mencionar que he tenido que añadir frutos secos en las abrazaderas por debajo de la placa superior para levantar la placa sobre los rodamientos. Después de marcar los agujeros de seguir adelante y taladrar los agujeros. Es un dolor a esto juntos pero si usted está tomando en este proyecto y estoy seguro puede descubrirlo.
Paso 8

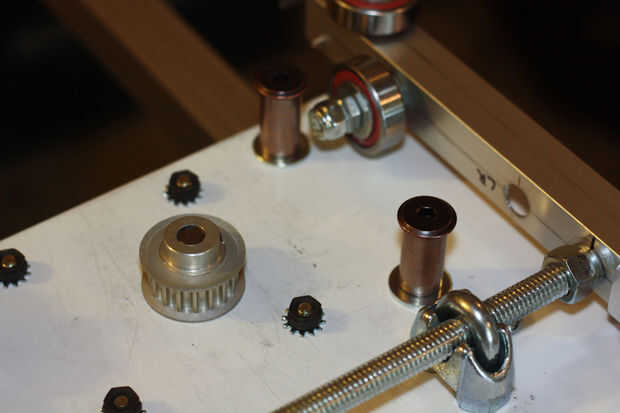

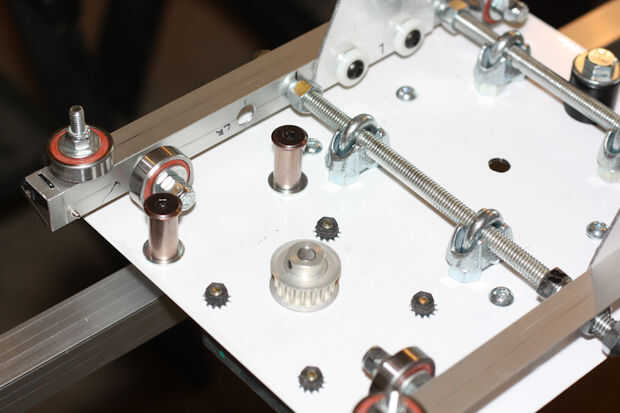

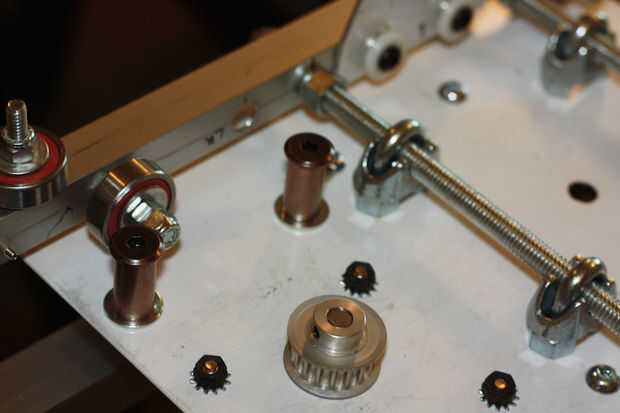

Monte los cojinetes del motor y el manguito. Desea colocar los rodamientos tan amplio como sea posible para reducir el ángulo de la polea.
escoger su lugar para su motor, taladre los agujeros. muy directo.
Paso 9

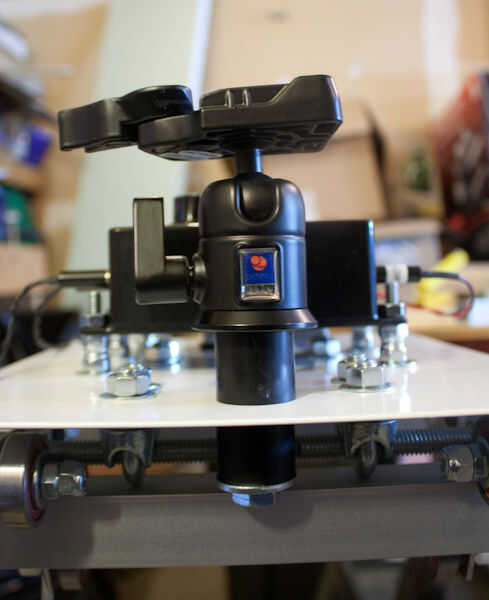

Explosión de un agujero para montar la cabeza de bola. Recuerde dejar espacio para la electrónica.
