Domo geodésico de plegamiento (3 / 9 paso)

Paso 3: plantillas

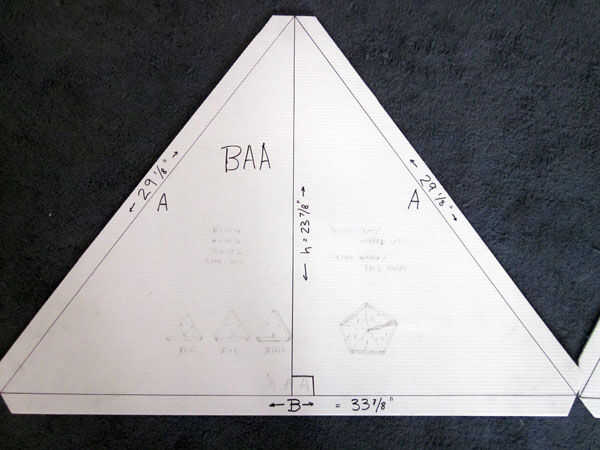

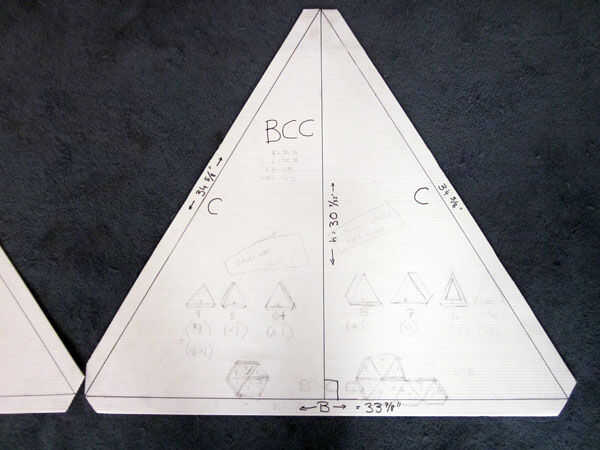

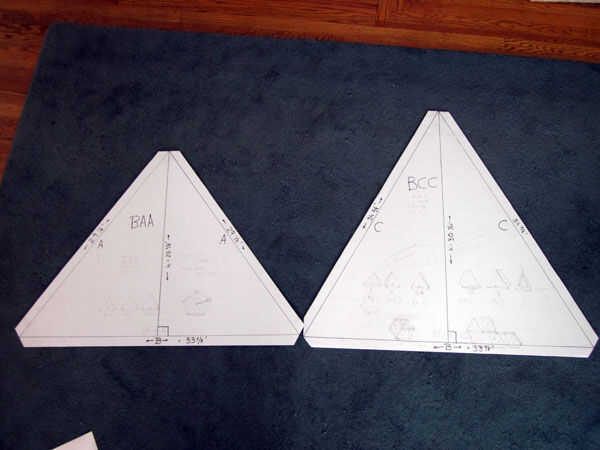

a hacer 2 plantillas para los dos tipos de triángulo, BCC y BAA. La plantilla es complicado de describir, así que utilizar las imágenes para una mejor comprensión.  Es la dimensión de la base (B) 33 7/8" para ambos triángulos.  BAA, marcar puntos para las esquinas de la base de la arista B en 33 7/8" aparte y marcar el punto medio de los dos.  El estimado vértice del triángulo es un punto de 23 7/8" sobre el punto medio de B.   El ápice debe ser 29 1/8" de cada base; y el proyecto de ambos bordes a tener exactamente la misma longitud para que Monte bien.  Probablemente tendrás que ajustar el ápice aproximadamente hasta encontrar el punto dulce.  Dibujar sus bordes A partir ápice a base de esquinas y recorte su plantilla con un borde recto.  Repetir este proceso para el triángulo BCC con las dimensiones adecuadas.  Opcionalmente puede incluir pestañas a lo largo de los bordes de la plantilla como se muestra.

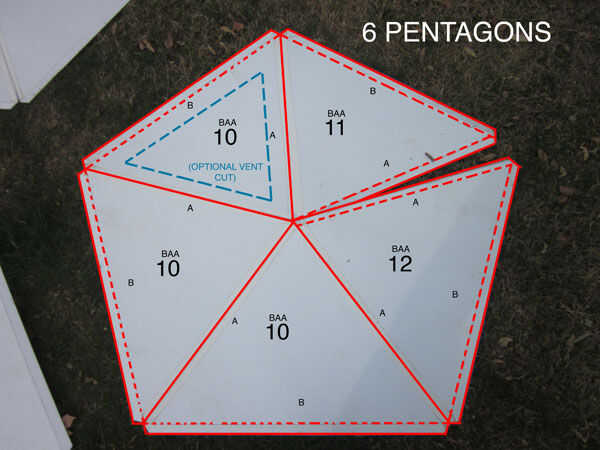

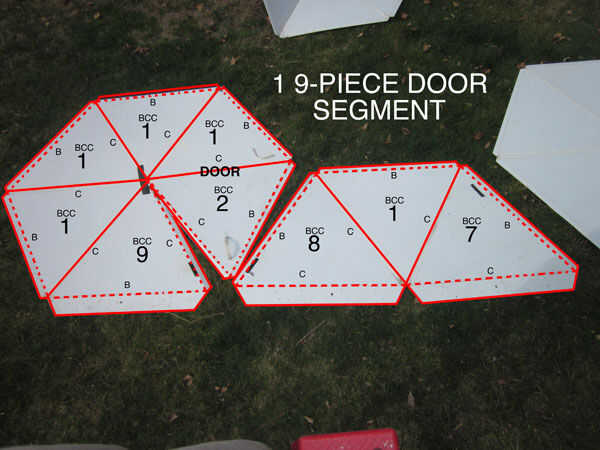

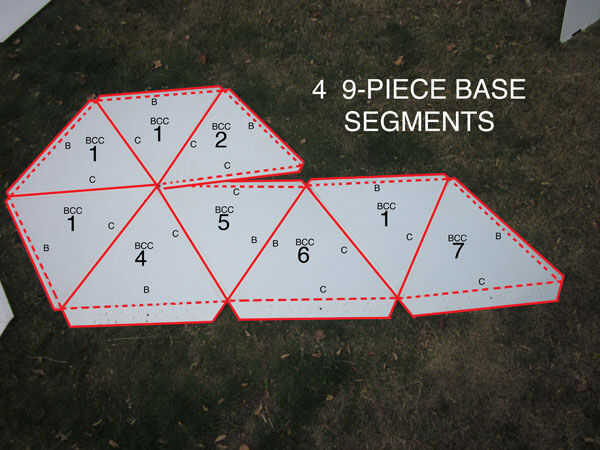

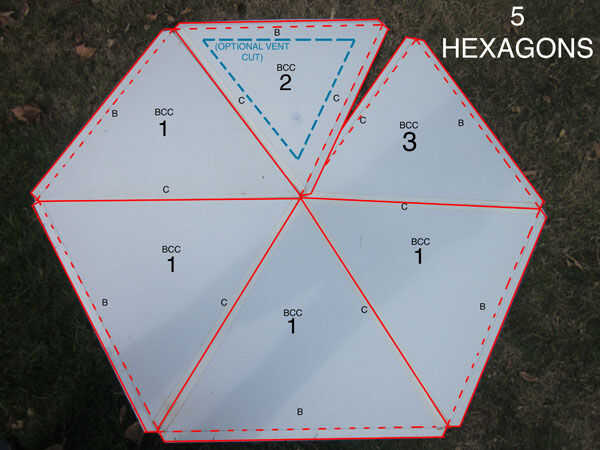

Desde las 2 plantillas usted dibujará 12 formas diferentes como se muestra en los cuadros y enumerados en la corte.  Las formas varían por que los bordes tienen lengüetas ancho 1" o 4".
