Paso 5: multi-Relés 5V y 12V módulos separados, alta activados y baja disparada
Multi-relés 5V y 12V módulos separados, alta activados y baja disparada
Si quieren mas los 4 relés entonces hay un número de módulos relés múltiples disponibles. Normalmente con 8 relés pero algunas con 16 relés. SainSmart tiene un módulo de 8 canales.
La especificación de la SainSmart decir cada canal necesita 15mA a 20mA para manejarlo. Espero que esto es un error como todos los módulos que he medido necesitan < 5mA a conducirlos. Sin embargo sugiero que medir la corriente real necesaria para manejar las entradas de cualquier junta de 8 canales que utilizas. Microprocesador de Arduino tiene una unaabsoluta total digital salidamáxima corriente de 200mA, 8 veces 20mA = 160mA es mayor entonces quisiera funcionar continuamente.
Puesto que el voltaje de la impulsión de Arduino y el voltaje de la bobina de relé es el mismo, + 5V, hay ningún problema con bajos insumos disparadas ya que el voltaje de la placa de relé se tiró de la salida digital no será más la 5V. Pero como se discute más abajo no es el caso de módulos de relés de 12V. También no es el caso si usted está conduciendo un módulo de relé de 5V de una 3.3V placa Arduino como el Due o FioV3 Fio o de SparkFun.
Módulos de multi-relé 12V, alta activados separados y baja disparada
A veces es más conveniente utilizar relés de 12V por un tablero de Ardunio de 5V. Usted puede tener una batería de 12V de la fuente o necesita usar 12V para alguna otra parte del circuito o la corriente más baja usada por las bobinas de relé de 12V puede ser una consideración. En estos casos se debe tener cuidado acerca de cómo la bobina del relé 12V es impulsada por la salida de Arduino 5V.
Como se mencionó anteriormente muchos de los módulos de relé disponibles no cuentan con esquemas de los circuitos. Problemas pueden ocurrir si el módulo de relé se activa baja. Es la entrada de control de relé es tirada a la tierra por la clavija de salida digital del Arduino. En ese caso, entonces cuando el pin de salida del Arduino es alto se puede ser 12V aplicado desde el módulo de relé. Esto puede dañar el microprocesador de Arduino.
Esto es también un problema si usted está conduciendo a módulo de relé de 5V de una 3.3V placa Arduino como el Due o FioV3 Fio o de SparkFun. Otra vez los + 5V de la placa de relé aplicada a los 3.3V pin de salida digital puede dañar el microprocesador.
Hay dos maneras de evitar este problema.
i) utilizar un módulo que es alta por + 5V. En este caso no habrá ningún exceso de voltaje volviendo desde el módulo cuando la salida de Arduino es baja.
II) use un módulo ópticamente aislado que tiene un terminal de suministro de disparo independiente además de los terminales de alimentación de 12V para las bobinas de relé. En este caso el Arduino + 5V suministro va a la terminal de suministro de gatillo y exceso de tensión no se aplicará a las salidas digitales.

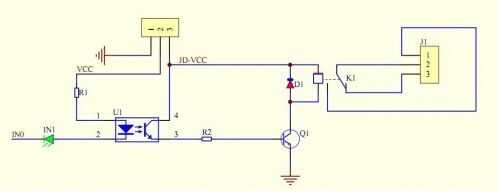

Es un circuito orientativo de un canal del módulo de relé de 8 canales (este circuito de SainSmart)
Como se puede ver con un aislador óptico y un separado entrada Vcc (+ 5V de Arduino) y las entradas digitales del Arduino están aisladas de la tensión de relé de 12V por el aislador óptico.
También se muestra, es una placa de relé de 8 canales 12V aislado óptico típico. Observe el Gnd y VCC cerca de los terminales de IN. Que VCC es la fuente de 5V de Arduino. En la mano derecha el extremo es el pin VCC de JD que es de 12V para las bobinas de relé.
La foto de arriba muestra un ejemplo de conexión para relé 12V ópticamente aislado. Tenga en cuenta que el Arduino es alimentado por 12V mediante el enchufe en el poder. La toma de Vin en el Arduino es el mismo voltaje que el enchufe, es decir, 12V, por lo que el módulo de relé JD-Vcc es conectar al Arduino Vin a 12V para las bobinas de relé. El Arduino Vcc es de 5V y está conectado con el módulo de relé Vcc para ajustar la tensión de disparo. El gatillo que GND está conectada a GND de Arduino y D4 se conecta a 1 a relé de coche 1. En este módulo lo Vcc JD y las conexiones de Vcc que ambos tienen el mismo punto de la tierra tan sólo una conexión a tierra es necesario y es necesario ninguÌ n puente.
