Paso 7: Alta/baja accionado relés para uso con 3.3V juntas (p. ej. ESP8266)

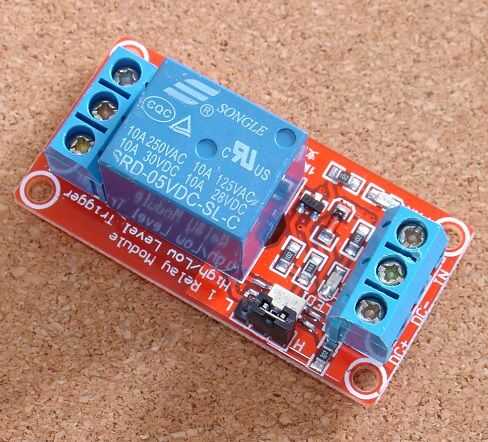

Yo recientemente fui buscando una placa de relé solo utilizar con un módulo de ESP8266. El ESP8266 tiene 3,3 v suministro de rieles. El módulo encontré no tenía un separado en +-, en su lugar aparece un jumper de selección de disparo de alta/baja (véase la foto de arriba). Lamentablemente no existe ningún esquema de proporcionar para el módulo de muy bajo costo, lo que necesitas para poner a prueba para ver si es conveniente para el uso con un 3,3 v de salida de la placa del microprocesador.
La prueba consiste en seleccionar el puente alto disparo, encender el módulo con 5V y luego Mida la tensión en el terminal de IN, sin nada conectado a ese terminal. En mi caso el voltaje de circuito abierto IN, cuando en el ajuste de disparo alta, fue unos pocos milivoltios. Así que esto será en no daño los 3.3V Tarjeta de microprocesador. A continuación aplicar 3,3 v a la entrada IN y compruebe que el relé funciona. En mi caso el relé operábamos con un 3,3 v de entrada y sólo sorteo 1mA. Si no funciona la placa de relé pueden tener que encontrar un resistor de la serie en el circuito de entrada y reducir su valor como se describió anteriormente.
En realidad hice esta prueba usando una tabla de UNO. Solía el UNO 5V y GND pernos el módulo relé de potencia y luego medir el voltaje de circuito abierto IN. Pues yo utilizaba el 3.3V pin en la ONU para probar el relé con este voltaje de conducción.
