Paso 1: Conectar la placa de relé
En primer lugar debemos entender cómo conectar cada dispositivo.
Deja comienzo con la mayoría simple de los periféricos - la placa de relé 8-way.

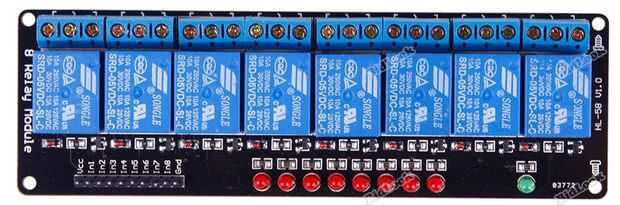

Puedes hacer tu propia placa de relé o comprar una de las colecciones de los. Los tableros de relés preconstituida será algo así como se muestra en la imagen. Estos relés están clasificados en 250VAC o 30VDC que será suficiente para la mayoría de las aplicaciones (no ir conectando la unidad cocina o ducha a ellos!).
Necesitan una fuente de 5V y una conexión a tierra de la Arduino. Hay 8 más conexiones, cada uno pasará uno de los 8 relés con una señal baja (0V) o alto (5V). Existe una relación de cortocircuito (realmente no lo he probado este link, pero creo que invierte como se activan los relés).
Para conectarlo a Arduino soldar algún cable de calibre AWG 22 a los terminales IN y luego soldar el otro extremo de los cables a los pines digitales del Arduino que:-
In1 - Pin Arduino 2
In2 - Arduino Pin 3
IN3 - Arduino Pin 4
In4 - Arduino Pin 5
IN5 - Arduino Pin 6
IN6 - Arduino Pin 7
In7 - Arduino Pin 8
In8 - Arduino Pin 9
(Dejé los pines 0 y 1 que se utilicen para comunicación Serial y depuración)
