En nuestra cabaña en el bosque no tiene una conexión de internet confiable. En el invierno es muy frío cuando entramos y toma un par de horas antes de que la casa se calienta al encender la calefacción de piso después de que vienen en.
Quería ser capaz de encender la calefacción antes de llegar y entrar en una casa caliente. Pero la conexión a internet no se puede confiar. Así que pensé que sería construir un interruptor de retardo de tiempo simple, que puede activarse mediante el uso de un teléfono móvil. Este circuito debe ser capaz de cambiar la calefacción central durante cierto tiempo cuando se llama al número de teléfono.

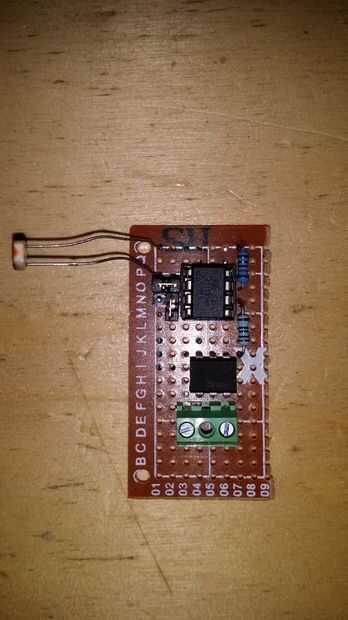

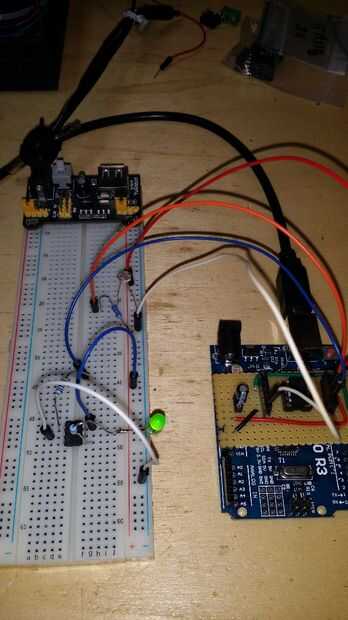

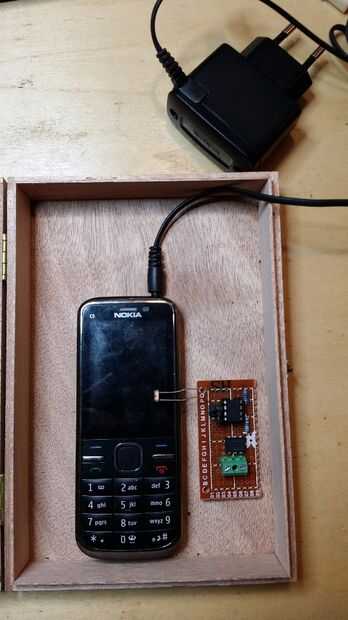

Conocer cuando se llama teléfono y seleccionar el tiempo de la calefacción se convierte que quería usar un microprocesador sencillo. Como había estado experimentando con el ATTiny durante un tiempo, esto fue una gran oportunidad para hacer uso de todas las pruebas que he estado haciendo. El interruptor se activa por la luz de la pantalla del teléfono cuando recibe una llamada.
El interruptor que he utilizado es un optoacoplador de relé de estado sólido el LH1540 que es capaz de cambiar hasta 350 VAC y hasta 100 mA. Esto fue suficiente para que el interruptor de la calefacción, pero puede utilizarse también para otros aparatos.
Si desea cambiar más amperios debe tener el SSR LH1540 cambiar un relé adicional.
Ya que hay dos pins no usados decidí utilizar éstos para modificar el tiempo de conmutación mediante puentes. En el programa de los tiempos y configuración se explican.
