Domótica / Control de un relé con su puerto paralelo (6 / 7 paso)

Paso 6: Conexiones y caja de relés

Te garantizan es mucho más fácil completar un ible en cuanto se termine el proyecto. Si usted decide terminar su ible algunos meses o casi un año después le está dando usted mismo más trabajo tratando de reproducir esquemas y averiguar cómo se enruta todo ect.        Sí ha sido ese largo, eek.

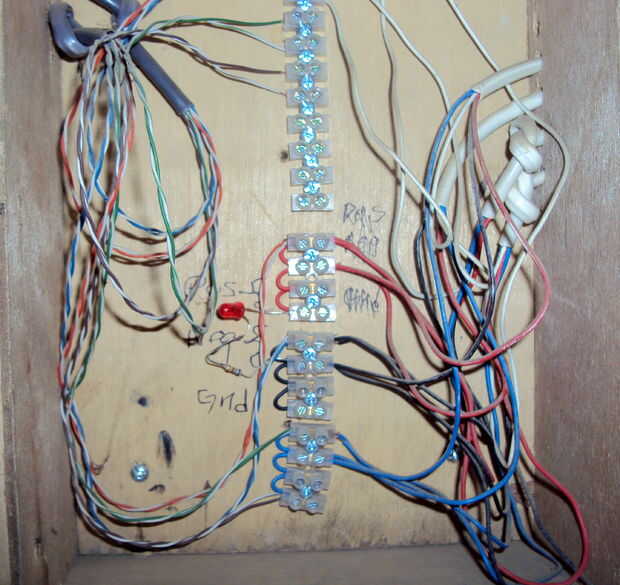

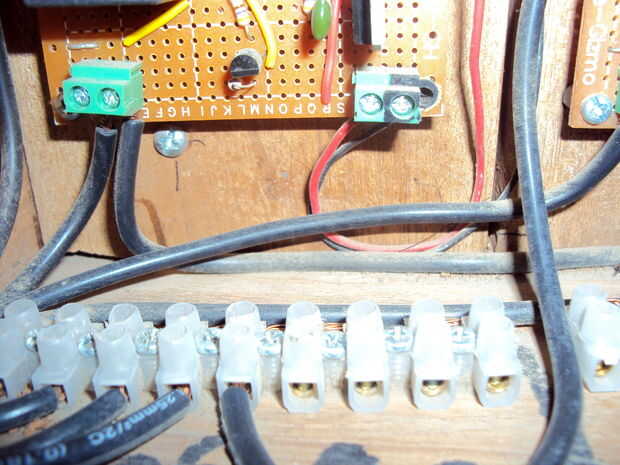

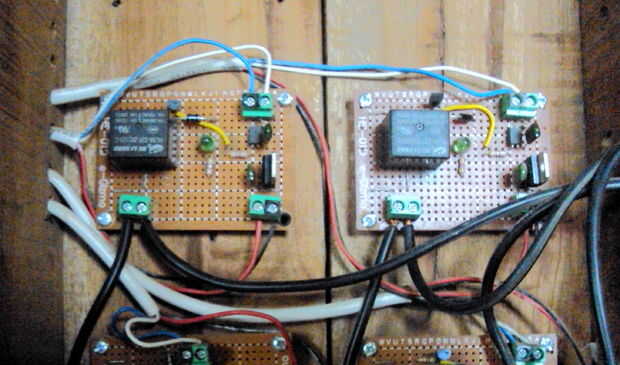

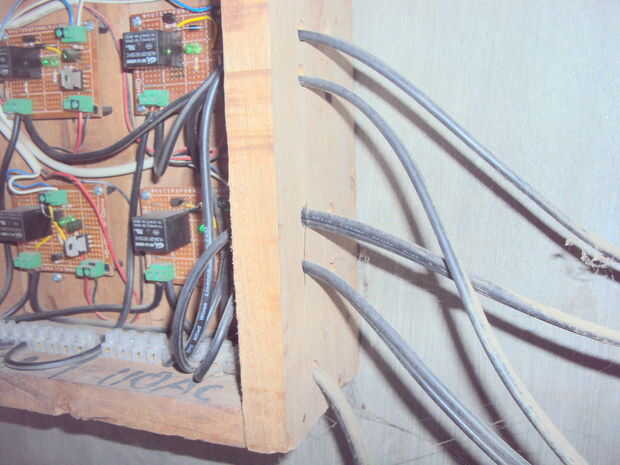

La foto con los bloques de Unión blanco llamar mi caja.  La otra caja con los relés llamo mi caja de relés, vaya figura.

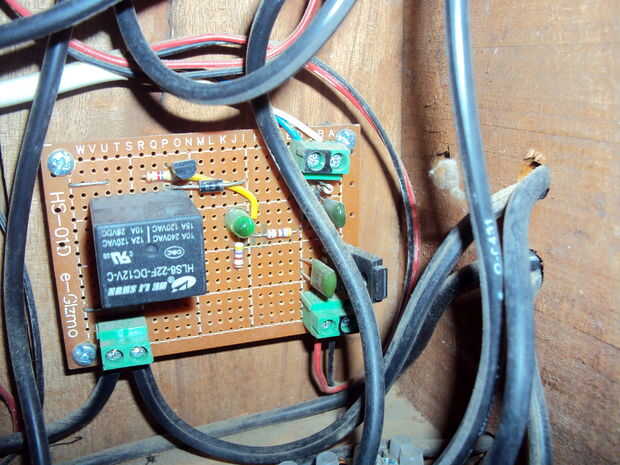

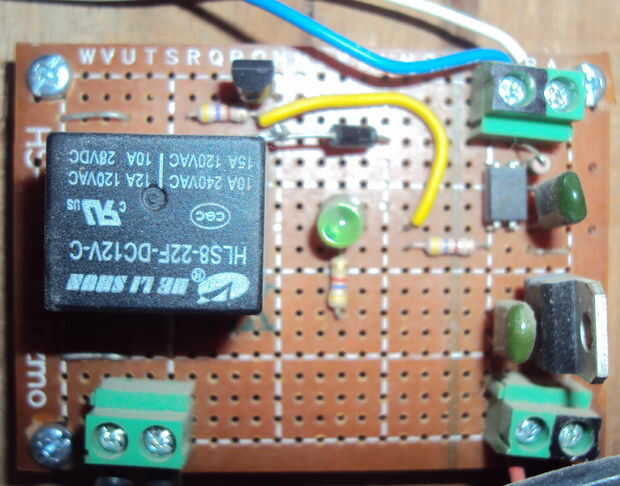

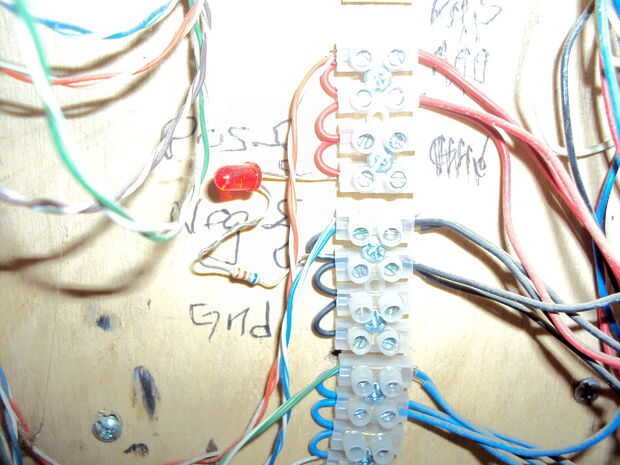

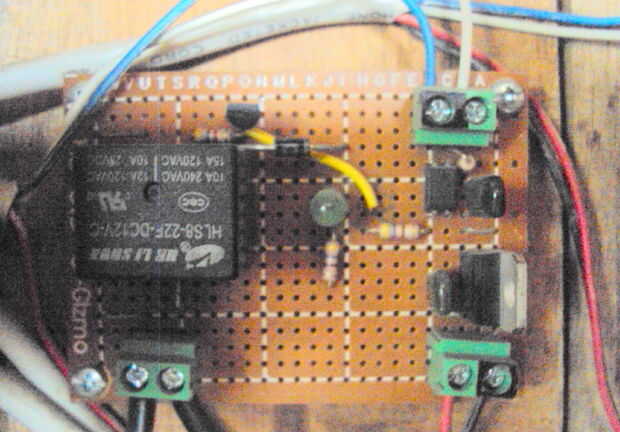

Cuando hay DC aplicado entonces el LED se encenderá indicando que la energía está presente. Un LED rojo en la caja de conexiones y un LED verde de para cada uno los tableros de relés.

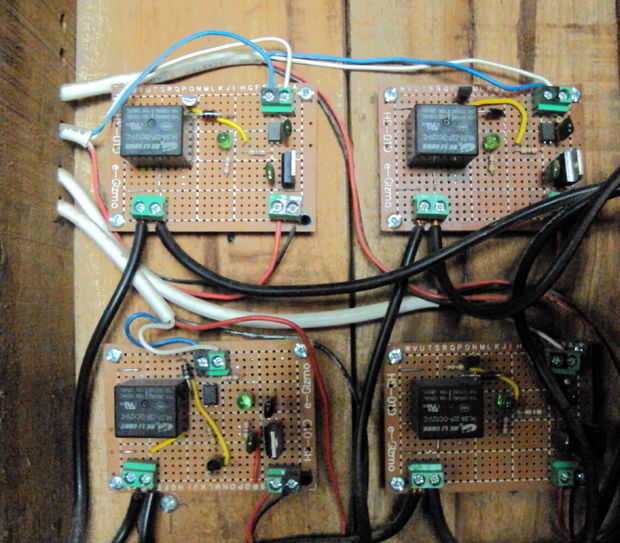

Mientras que hay sólo 4 tarjetas de relés en uso ahora. El espacio de arriba me da espacio para añadir 4 más si es necesario.
