Paso 8: Instalar el relé

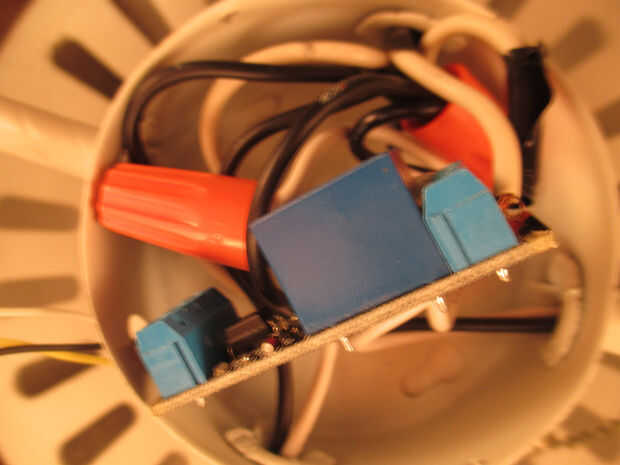

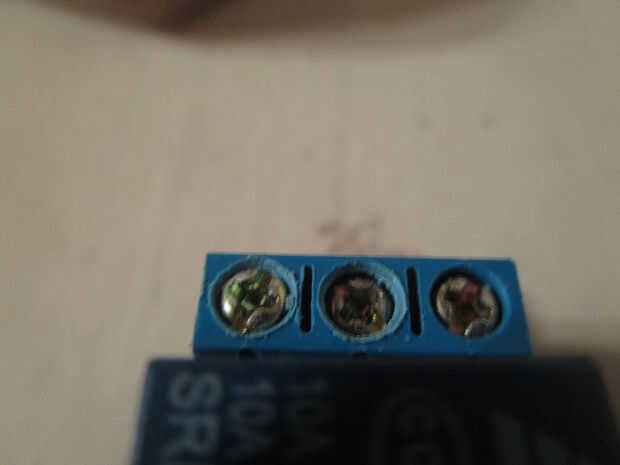

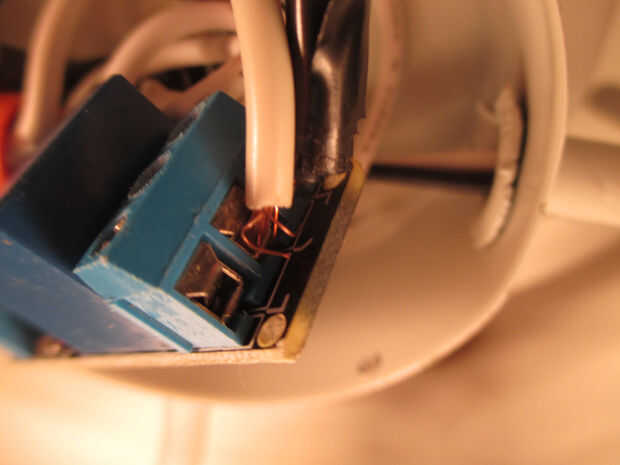

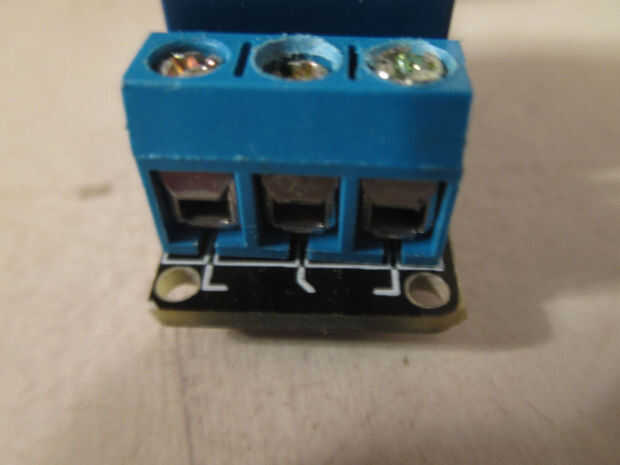

El relé que estamos utilizando tiene dos lados con tres puertos en cada lado. Queremos que el lado con las líneas curvie. Ver las fotos de arriba. Mirando el relé al revés hasta va a utilizar las dos ranuras de la derecha. Presione los dos cables desde el último paso, orden no importa, tornillo abajo.

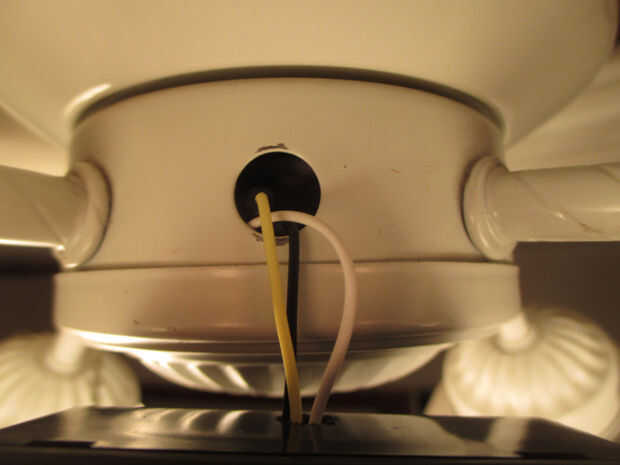

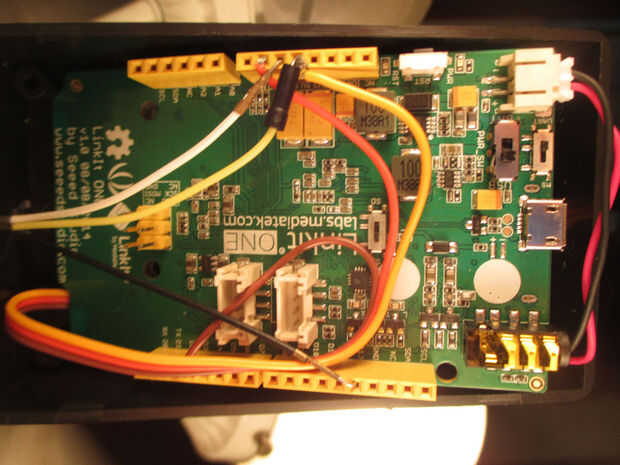

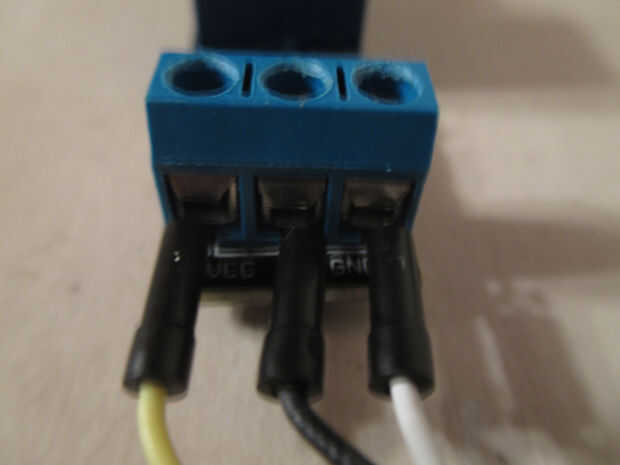

En el otro lado vamos a instalar los cables para la entrada. Conéctelos en primer lugar a través del agujero que utiliza para el interruptor de la casa. Atornillar los 3 cables al otro lado. De izquierda a derecha va 5v, señal (pin 13) y tierra. Una vez tienes a través del orificio, ponerlos a través del agujero del círculo en el cuadro y luego enchúfelos en la Junta. Asegúrese de que usted conecte Vcc 5v y 3.3v no. Es un relé de 5v. Sólo acepta 3.3v lógica.

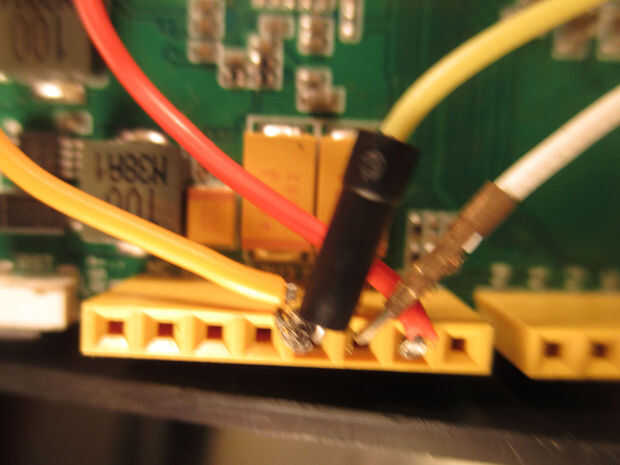

En las fotos sigue los cables de puente, no el cable de servo.
