Domótica mediante Bluetooth (4 / 7 paso)

Paso 4: Construir el circuito

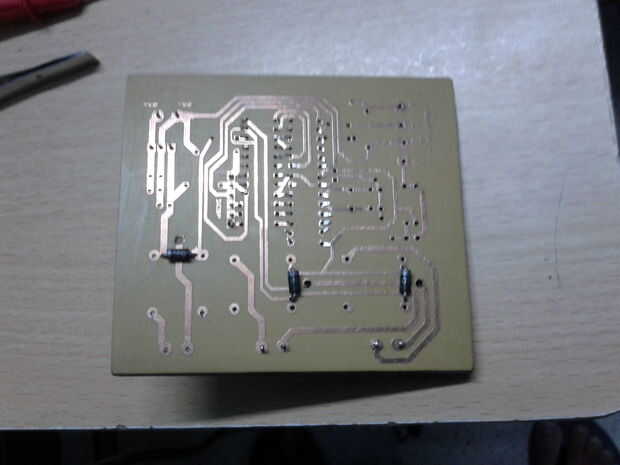

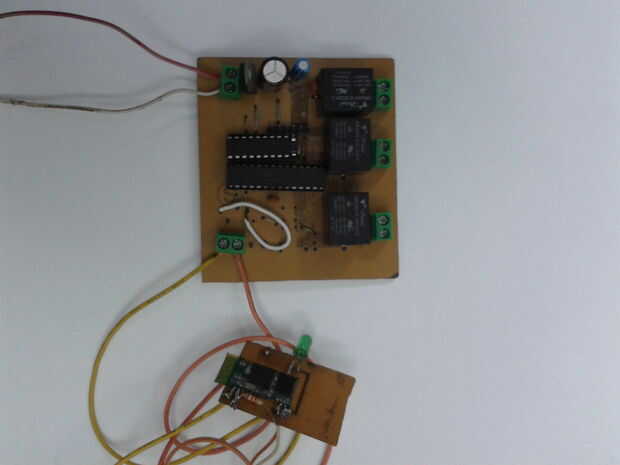

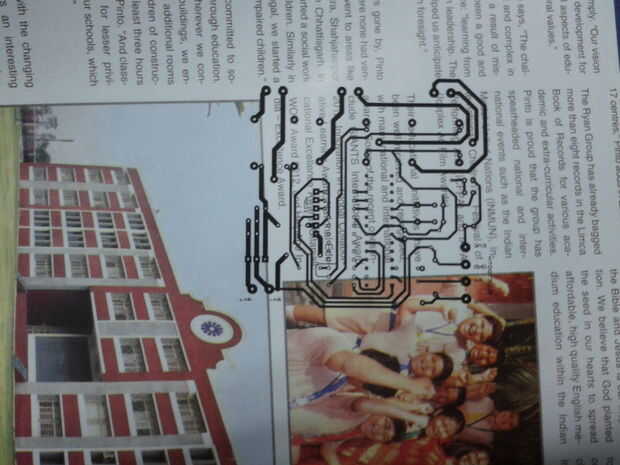

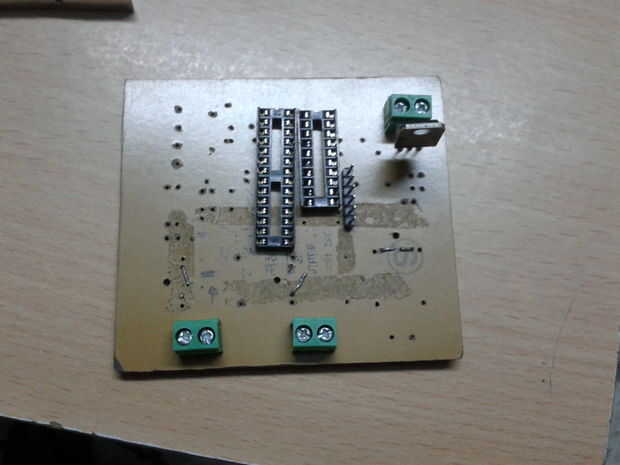

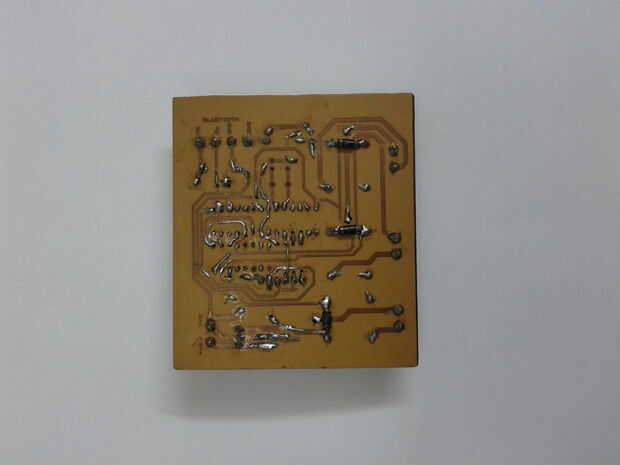

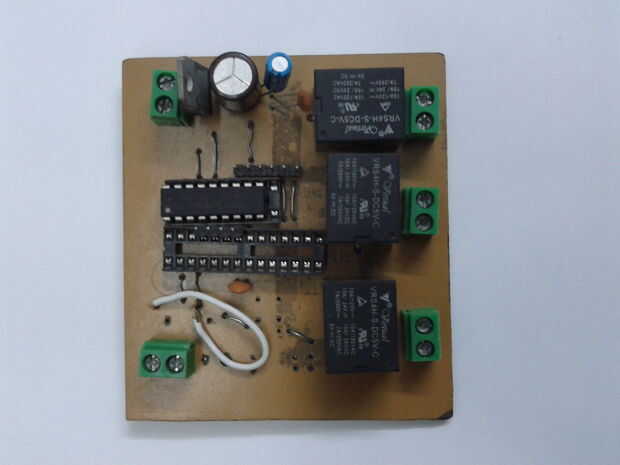

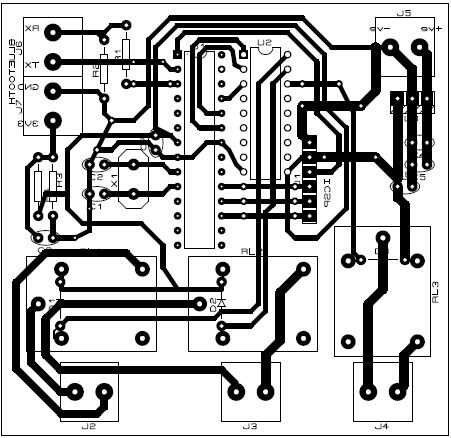

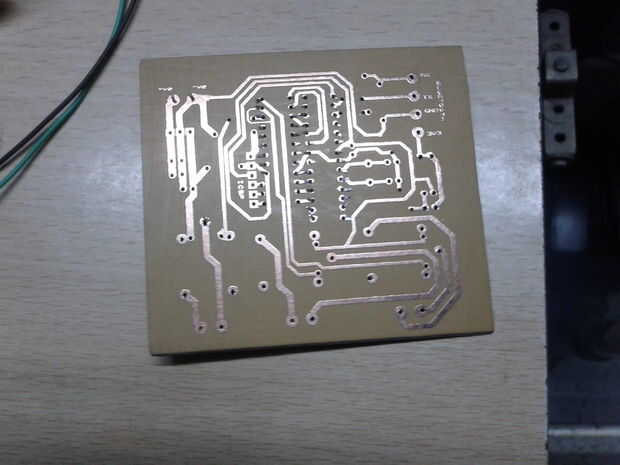

Construir su circuito según el esquema previsto. He desarrollado mi propio PCB en el país, para hacer el tuyo que puede consultar aquí.
Módulo Bluetooth funciona con 3.3v sólo para que otra sección de alimentación tiene que ser hecha. Para esto he utilizado LM317 regulador de voltaje que puede proporcionar salida desde 1.2v hasta 36v. El potenciómetro se utiliza para variar la tensión de salida.
Recuerde utilizar un circuito divisor potencial que camina abajo de la output(Tx) serie de 5v del micro-controlador a 3.3v para el módulo de bluetooth.
Siempre asegúrese de conectar Rx de su módulo de bluetooth a Tx del microcontrolador y viceversa.
