Domótica telecontrol (12 / 50 paso)

Paso 12: Decodificación de DTMF

Tonos DTMF pueden ser decodificadas y convertidas a señales digitales. Estas señales se pueden utilizar por un microprocesador para determinar si una serie apropiada de dígitos fue introducida por el usuario. Si el código correcto es introducido, el microprocesador activará uno de los subsistemas. Múltiples códigos o un código con un menú de opciones se puede utilizar para activar el subsistema correspondiente.

Hay muchas maneras que usted puede decodificar DTMF incluyendo:

El Algoritmo de Goertzel
Banda split filtros y contadores de pulso
Virutas del premade para descifrar:

-CM8870
-SSI-202, 203, 204
-MSM6843
-MC145436
MC68HC05F5-ΜP

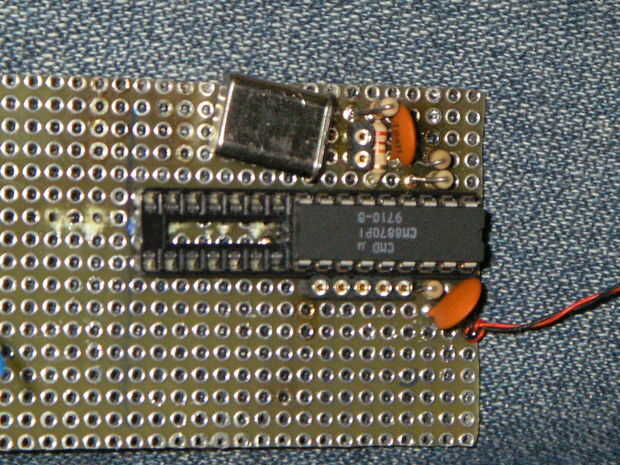

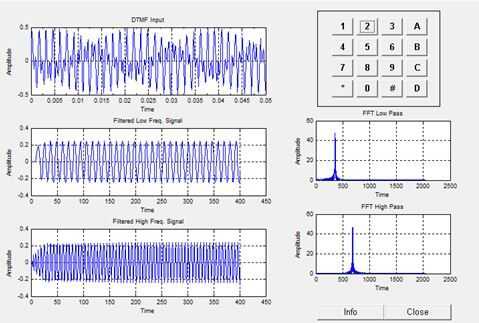

He mirado en varias de ellas, la más fácil de usar y entender es el chip CM8870. Actúa como un anillo decodificador que escupe el valor binario de la señal DTMF. El CM8870 realmente implementa el bandsplit filtro y pulso contador método que se ilustra de una captura de pantalla MATLAB tomado del archivo decodificador DTMF escrito por Randolf Sequera. Si quieres jugar con ella usted puede conseguir sobre el intercambio de archivos MATLAB .
