Paso 19: Conectar el programador para el ATtiny2313
Abra un símbolo del sistema yendo a Inicio >> Ejecutar >> cmd >> Enter.
Dentro del indicador de comandos vaya al directorio donde se esconde el programa de avrdude de WinAVR.
Conectar el programador:

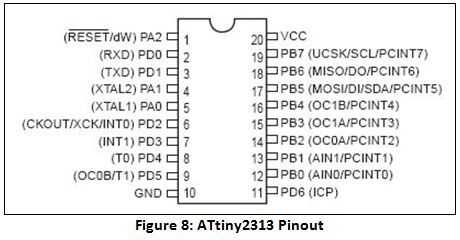

Cada AVR requiere 6 pines para programar. Estos son:
MOSI - (amo a esclavo, pin 17)
MISO - (maestro de esclavos, pin 18)
SCK/SCL - (reloj, perno de 19)
Voltaje (pin 20)
Tierra (pin 10)
RESET (pin 1)
Conectarse estos 6 pines del programador las virutas idénticamente nombrada pins. Los programadores generalmente seguirá pinout definida de Atmel, el ISP (en el programador de sistemas) que he incluido en las fotos. Usted puede sólo puente sobre, o construir un tablero de arranque igual para hacer un montón de programación de los mismos chips más fácil. Los chicos de Ciencia loca mal han hecho una ATtiny2313 breakout Junta que reemplaza fácilmente la Junta que he mostrado. A soldar en una cabecera de 6 pines y un zócalo Zif y usted es buenos ir.
También asegúrese de que el programador elegido proporciona potencia al micro. Si no hace esto que usted tendrá que suministrar el chip con 5V externamente, no olvides conectar tu tierra a esta tierra externo.
