Domótica telecontrol (21 / 50 paso)

Paso 21: Quemar el fusible Bits

AVR el fusible bits son bits especiales que cambian ciertas cosas sobre su micro tal como si desea permitir que alguien lea el archivo hexadecimal salvo en la AVR o no. Los utilizaremos decir el microcontrolador no utilizar el oscilador RC interno ya, pero para él para empezar a correr from off of un cristal externo. Esto nos da más velocidad y un reloj más preciso.

Asegúrese de que su cristal y condensadores de arranque están conectados antes de probar y quemar el fusible bits. Si tu micro ahora quiere ejecutar utilizando es reloj externo de 20MHz y no tiene un pozo, se verá como usted lo mató (usted no solo necesita reloj correctamente pero todavía puede ser agravante de encontrar esto más adelante).

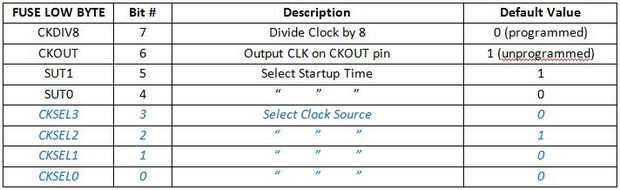

También puedes ATtiny2313 hoja podemos ver que necesitamos establecer CKSEL3 a través de CKSEL0 entre 1000-1111 (binario). Y el valor exacto depende de la velocidad que queremos correr en el.

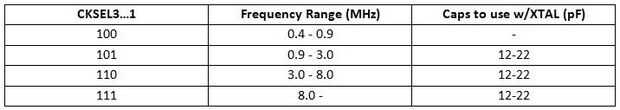

3. se refieren a la segunda tabla y elija una velocidad de reloj.

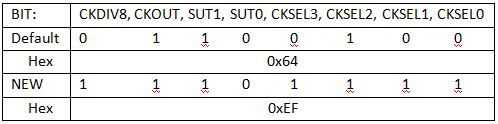

Para una velocidad del reloj MHz 8 + queremos CKSEL3... 1 111 y CKSEL0 = 1 para un oscilador de cristal con una potencia en ascenso rápido. Buscar en la tabla 3 para ver los cambios en el byte de fusible. El nuevo valor de BYTE de fusible es 0xEF

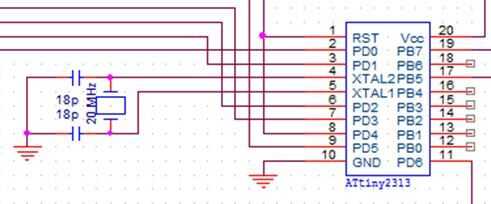

4. conectar el cristal y los condensadores de arranque como se muestra en el esquema.
5, programa en el nuevo mínimo del fusible byte escribiendo en AVRdude el siguiente comando:

AVRDUDE - c usbtiny -p t2313 - U lfuse:w:0xEF:m

El ATtiny2313 ahora debe ejecutarse en un cristal externo. Woo-HOO!!!
