Paso 22: Regar las plantas: diseño

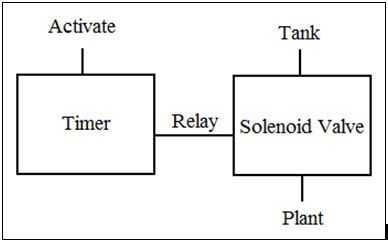

La implementación de este sistema es sencillo y relativamente simple, como puede verse en el diagrama de bloques en las fotos.
La señal de activación viene desde el circuito de decodificador DTMF o un interruptor de botón. Esto activa un temporizador que conducirá a un relé de control de una electroválvula. La válvula se mantendrá abierta durante la duración del impulso de los temporizadores. Con el agua abierta de la válvula puede ser ya sea vaciado de una gravedad alimenta el tanque o conectado a la línea de agua de la casa. El temporizador se utiliza también para asegurarse de que las plantas no Haz regadas demasiado. Esto se hace manteniendo abierta la válvula para una cantidad conocida de tiempo que controla el flujo de agua a la planta.
Materiales para construir:
Temporizador 555
90 kOhm resistencia (100k potenciómetro es mejor)
Condensador de 0.1 uF
resistor de 10 kOhm
Condensador de 100 uF
Condensador de 220 uF
1800 uF Capacitor
Condensador de 0.01 uF
Diodo 1N4001 x 2
Regulador de voltaje 7805
Fuente 12 Vdc
5V relé de estado sólido o TIP110 NPN Transistor
Válvula de solenoide de 12 V
Junta de perf
Cuadro de proyecto
Conector de alimentación que coincide con la verruga de la pared
Terminales de tornillo x 3
Manguera de goma con válvula solenoide
Tanque para agua o adaptadores para conectar la manguera hasta la línea de agua de la casa
